【新品上市】固纬电子GWinstek | MPO-2000系列多功能示波器

杭州正东电子为您介绍固纬电子新品-MPO2000系列多功能示波器

特点

MPO-2000P: 200MHz;4CH/2CH

MPO-2000B: 100MHz;4CH/2CH

Python脚本控制功能

500MHz双通道频谱分析仪

MPO-2000P: CAN-FD、USB 2.0(全速)、FlexRay、

USB-PD、I2S数字解码

MPO-2000B: CAN-FD、USB 2.0(全速)数字解码

MPO-2000P:支持USB HID协议

MPO-2000P: 支持USB Host CDC-ACM协议

双通道25MHz AWG; DMM

电源:双通道输出,1V至20V连续可调(0.1V步进)

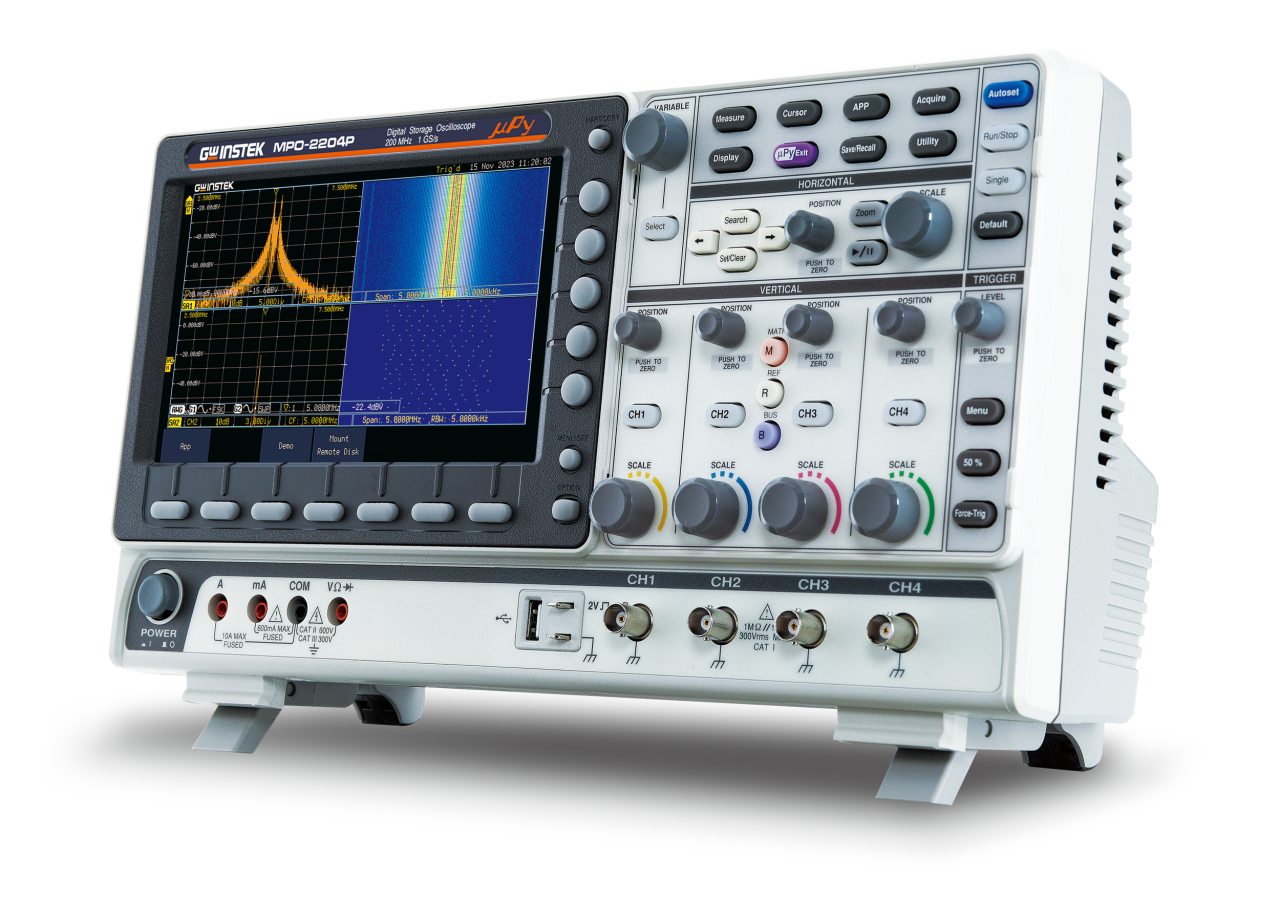

　　MPO-2000系列是多功能可编程示波器。除了示波器功能，它还具有频谱分析仪、任意波发生器、数字万用表和直流电源的功能。除了五合一的多功能架构，我们还在MPO-2000中创新性地引入了Python脚本功能，用户可以在没有PC的情况下通过设置单台设备或多台设备来控制小型自动化测试系统。

　　MPO-2000系列提供基础版(B)和专业版(P)。在带宽方面，基础版为100MHz，专业版为200MHz，主要区别在于专业版提供了更大内存和更多系统资源，可处理更长波形数据。该系列支持USB CDC设备控制，以满足多台设备协同测试的需求，同时提供Python GUI库，允许用户修改内置的Python APP或编写自己的程序，如曲线绘制和GUI操作菜单，并打包成第三方开发的Python程序。基础版提供了可执行的demo程序(包括带有USB设备控制和GUI的程序)和第三方提供的Python程序。此外，专业版提供更多样化的总线解码功能，包括FlexRay、USB-PD和I²S。标准配置中包含大量总线解码功能，用户无需付费即可获取这些功能，使MPO-2000更具竞争力。



Python 脚本执行

　　可安装的最大python应用程序数：100套(包括预装的python应用程序)。从内部磁盘或U盘运行Python源代码(.py文件)。

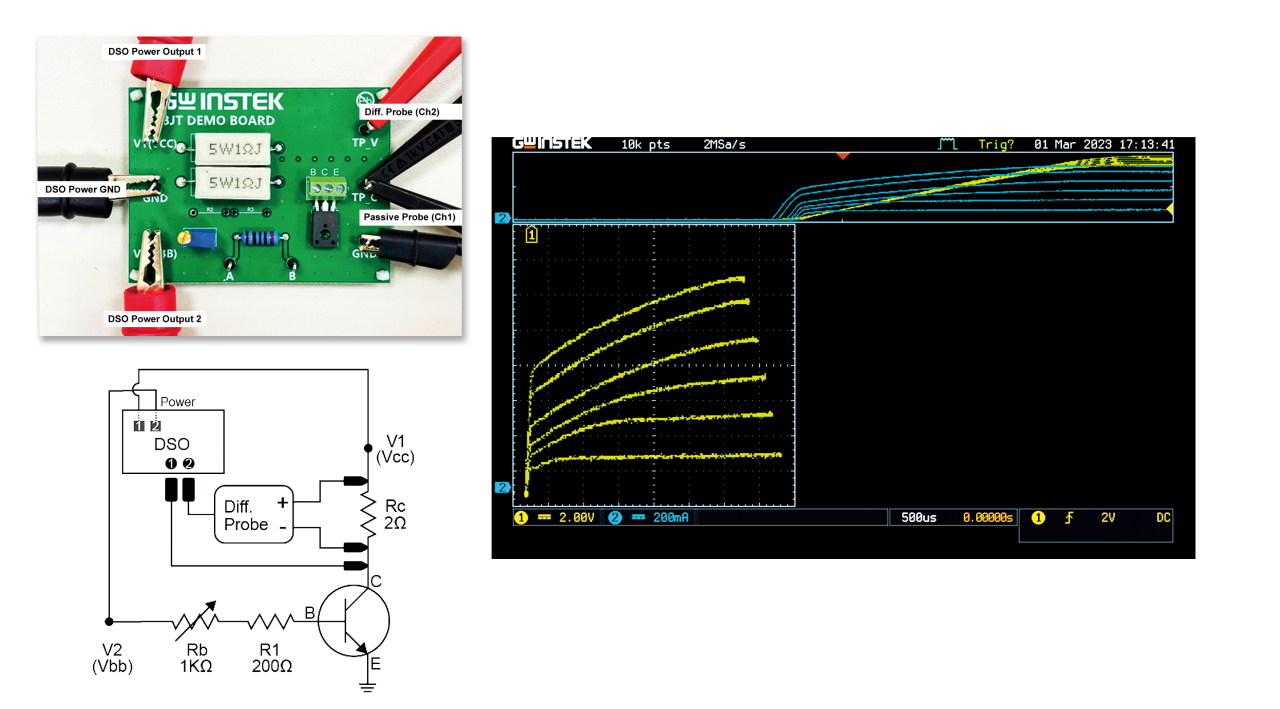

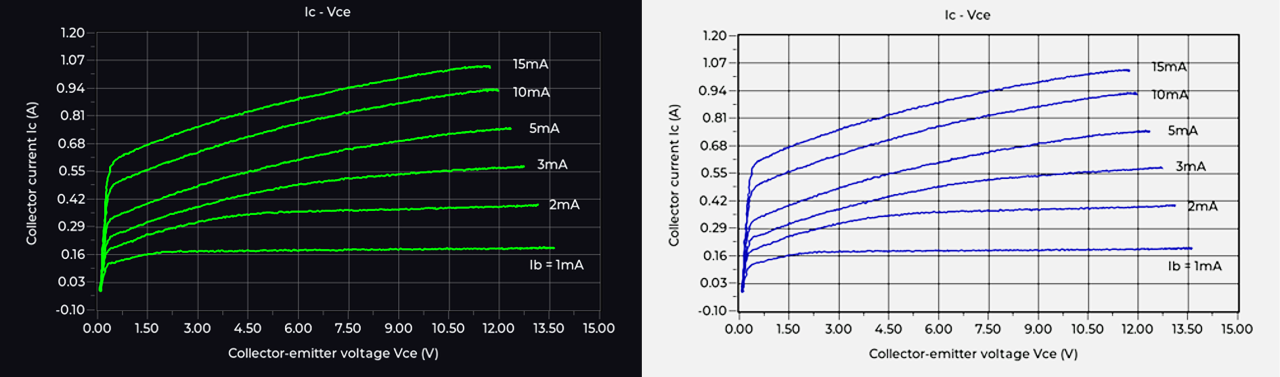

　　元件测试器I-V曲线

　　提供带有读出刻度的I-V特性曲线(曲线跟踪器)。我们使用MPO-2000来实现曲线跟踪器功能应用程序。XY模式用于进行波形累加(如上图所示)。用户可以使用MPO-2000的两个内置20V直流电源供电。专业版可以通过USB CDC-ACM控制外部直流电源供电。

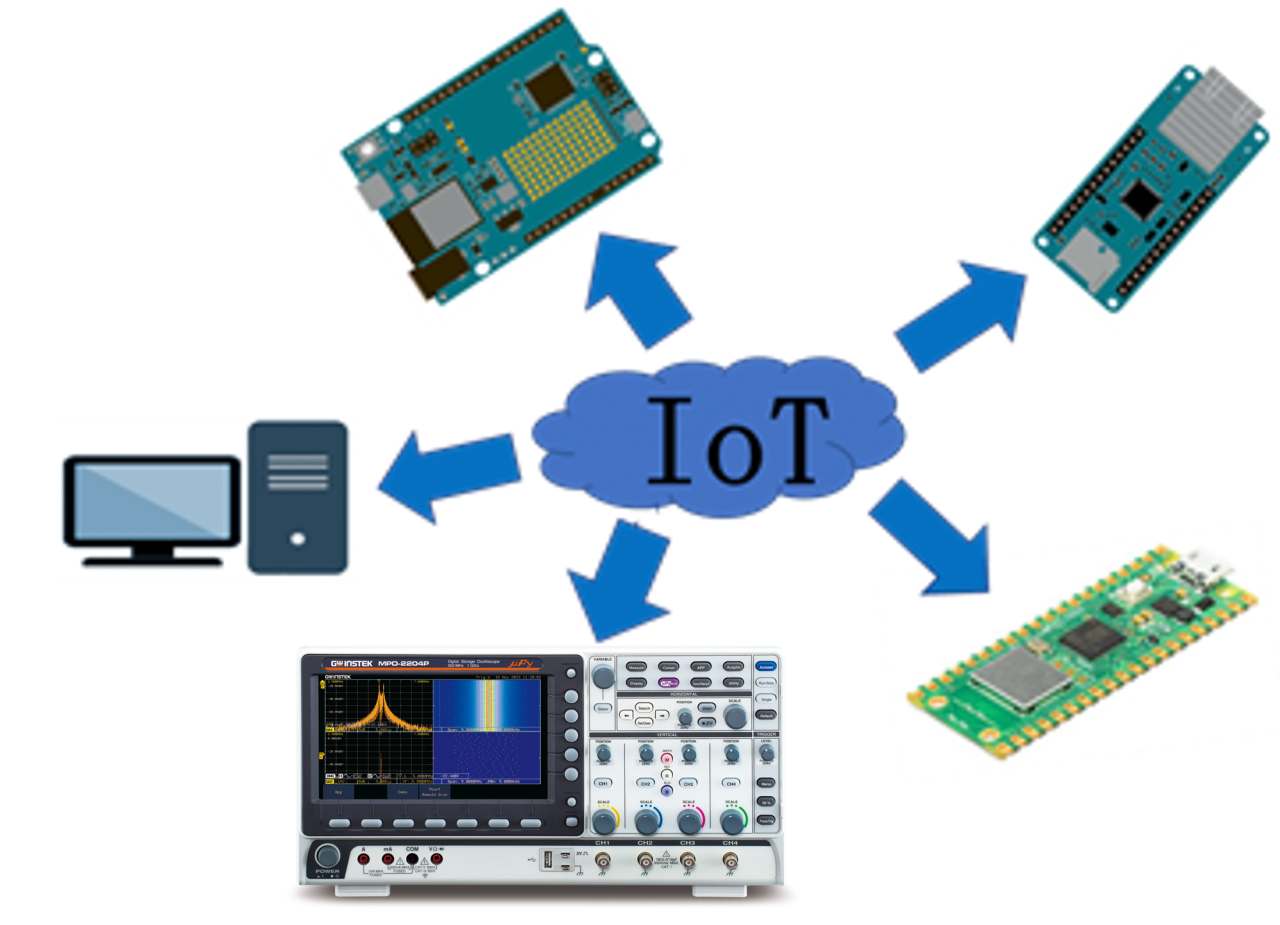

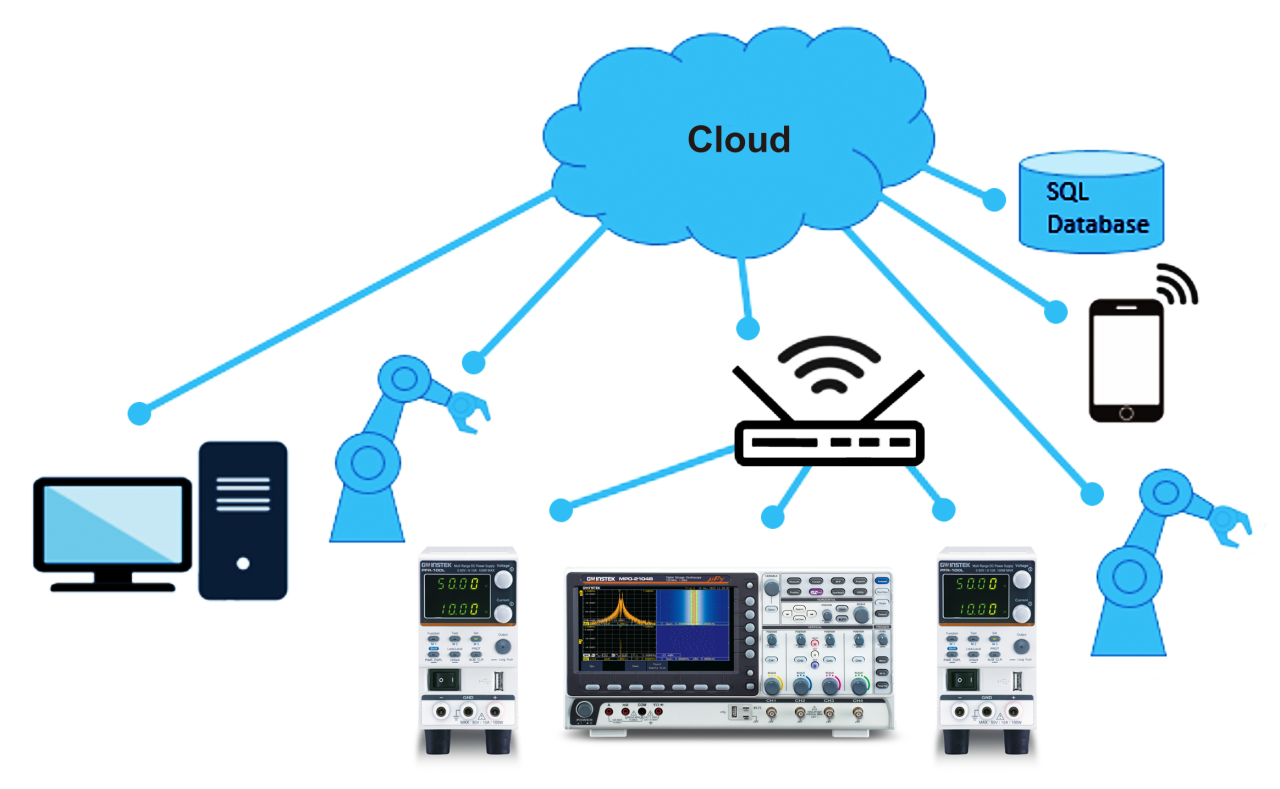

      支持MQTT协议

　　MPO-2000支持MQTT(消息队列遥测传输)协议。发布者可以将测量数据传输到云端，用户可以实现示波器的远程控制。

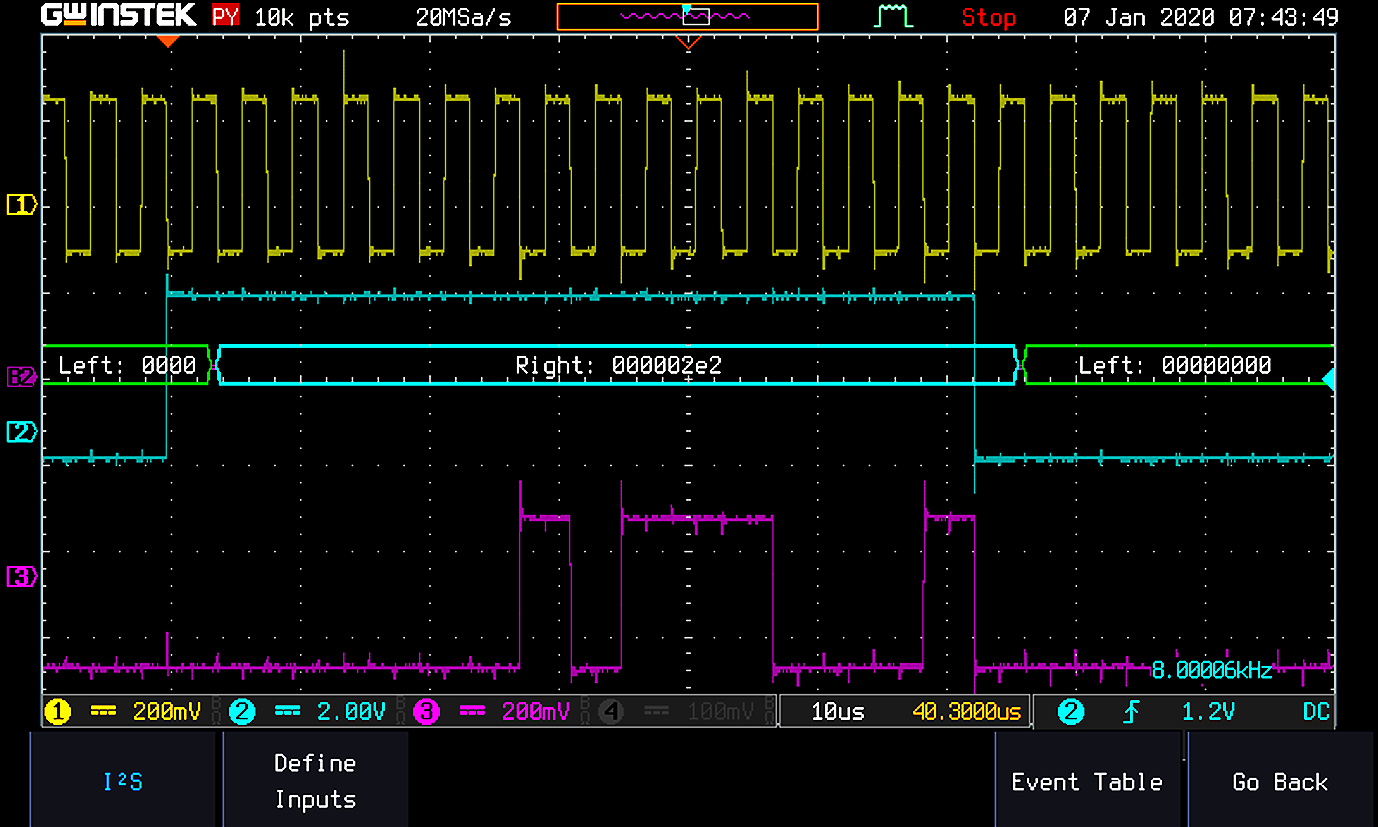

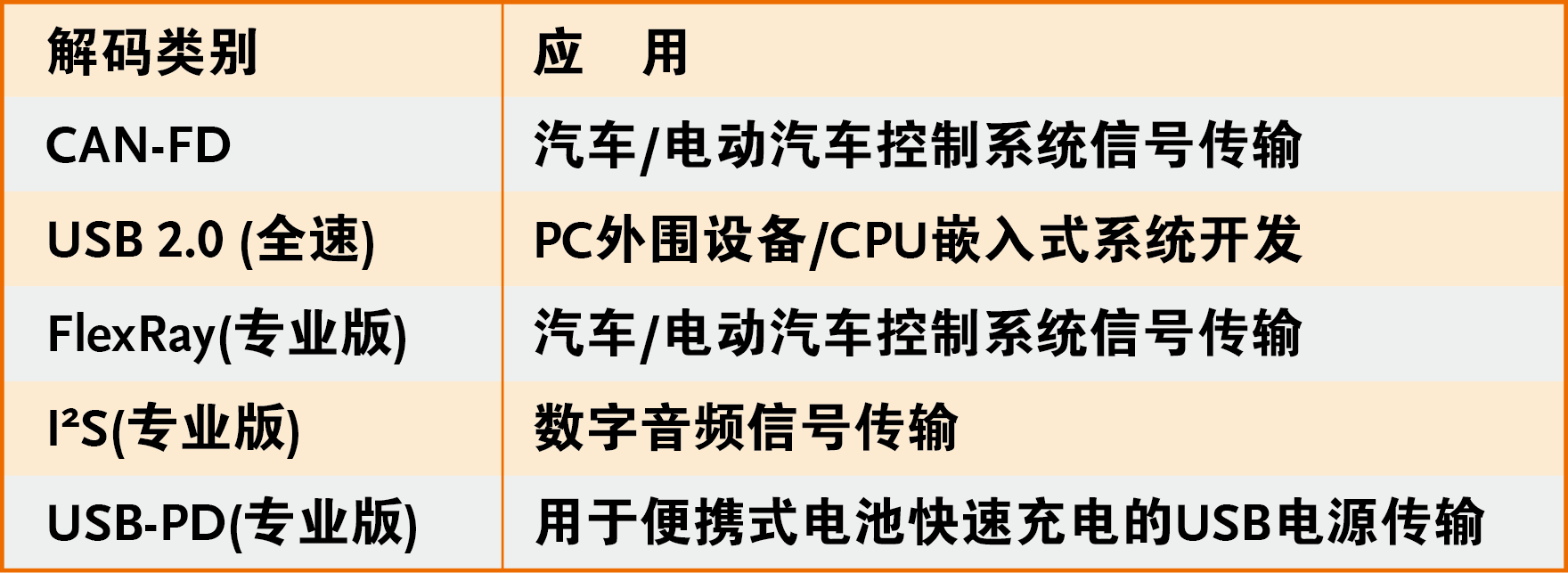

    串行总线解码

　

MPO-2000在基础版本中提供CAN FD/USB 2.0(FS)解码，在专业版中提供CAN FD/USB 2.0 (FS) /FlexRay/USB PD/I²S解码。解码和分析新的汽车、USB和音频协议不需要额外的选项。

　　双通道频谱分析仪

　　除了时域信号测量外，MPO-2000还提供类似频谱分析仪的频域测量和操作。用户可以利用双通道频谱分析仪和频谱图的功能，同时测量和分析双通道频域信号。频谱图功能，可以让用户轻松观察信号的强度分布以及频谱分布随时间的关系。双频谱分析仪和频谱图可以测试低频 ~ VHF无线通信的频率响应;音频处理;振动分析(机械设备的异常共振)等。

　

　支持Python GUI库

基础版可以使用GUI绘图模式执行Python APP（with scale），并且可以修改参数以适应不同待测元件的测试。如果用户希望修改图形库中的脚本，则用户必须购买专业版才能自行修改程序。Python GUI库可用于绘制缩放图表。（如上图所示，用户可以设置两种背景颜色）。

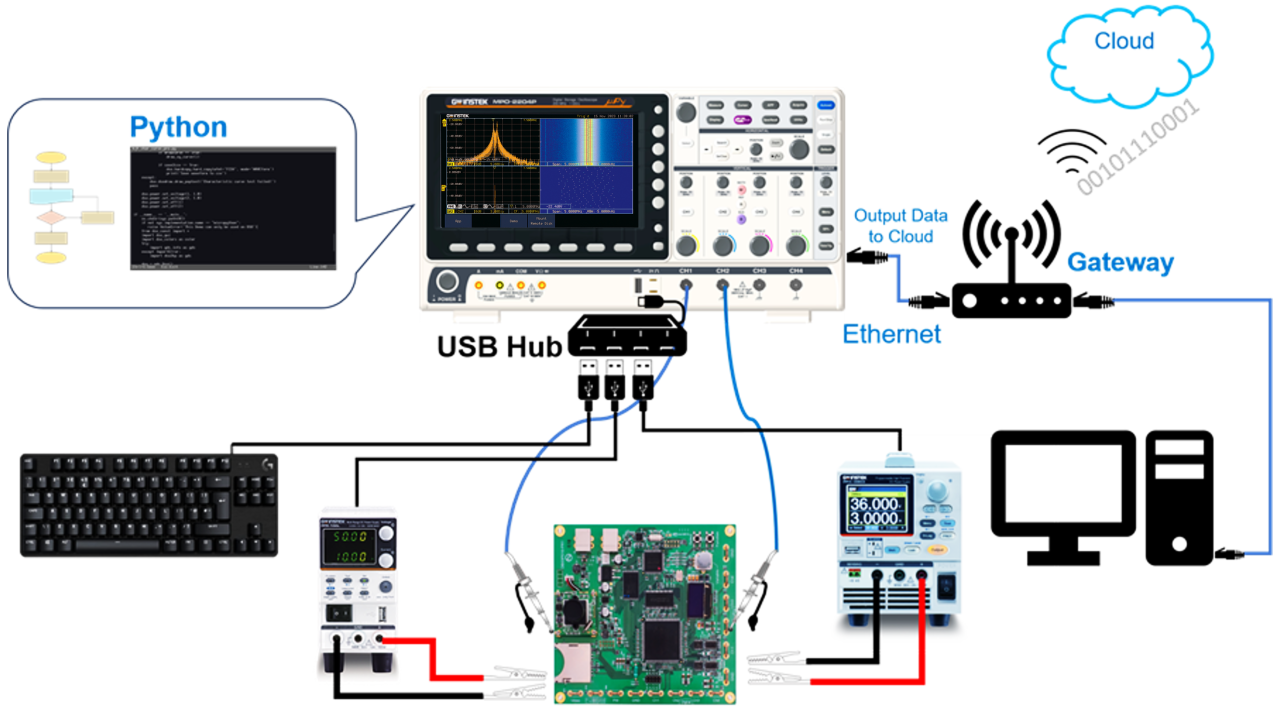

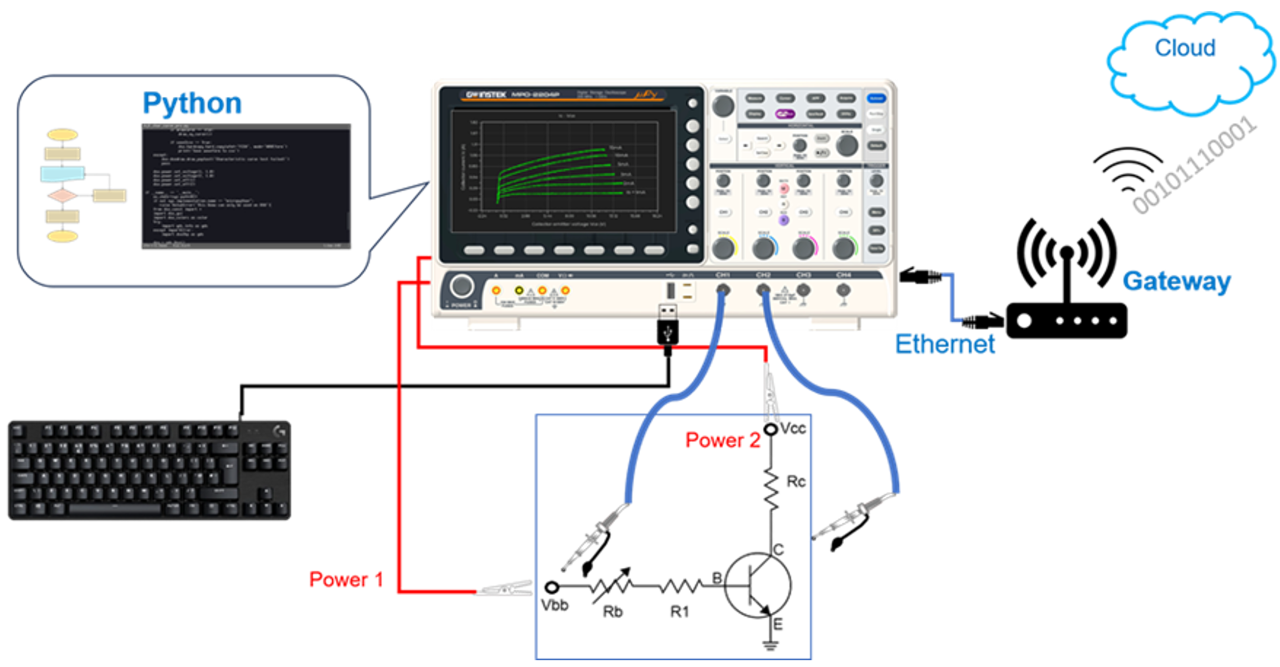

支持USB CDC-ACM实现多单元协同测试

　　以上两个示意图分别为单机和多台设备协同测试。不需要额外的计算机，用户只需插入USB键盘即可在MPO-2000P上编程，测量结果可以以图表形式显示。它也可以保存为CSV或图像文件，或上传到云端。该系列配备了Python脚本执行(边缘计算)。它具有执行Python脚本的功能，可实现边缘计算。
