　　电子元件特性测试的强大工具GSM-20H10源表

　　源表(SMU)是一种用于电子测试和测量的通用仪器。源表将电源，负载，数字万用表，电流源和电压源的功能结合于一体，同时能够产生和测量电压和电流，因此，它是测试和表征电子元件和电路的理想选择。源表在半导体测试、材料科学和电子器件开发等领域的工程师和研究人员中很受欢迎。

　　源表的应用包括特性测试(二极管、太阳能电池、MOSFET)、电池充放电测试、精确的低电阻测量、高电阻测量和LED热阻测量。在本文中，我们将简要介绍二极管、太阳能电池和MOSFET的特性测试。

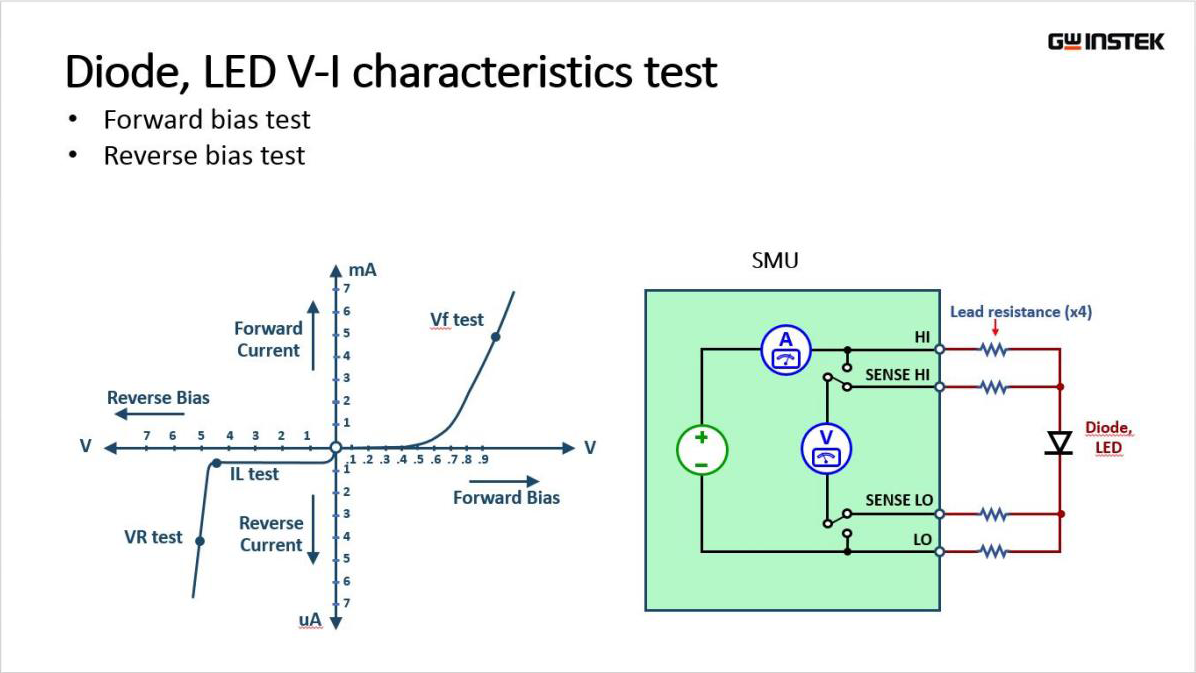

　　典型的LED和二极管V-I特性测试包括正向偏置和反向偏置。对于正向偏置测试，源表输出一个正电压，同时使用四线测量来实现更准确的电压测量。

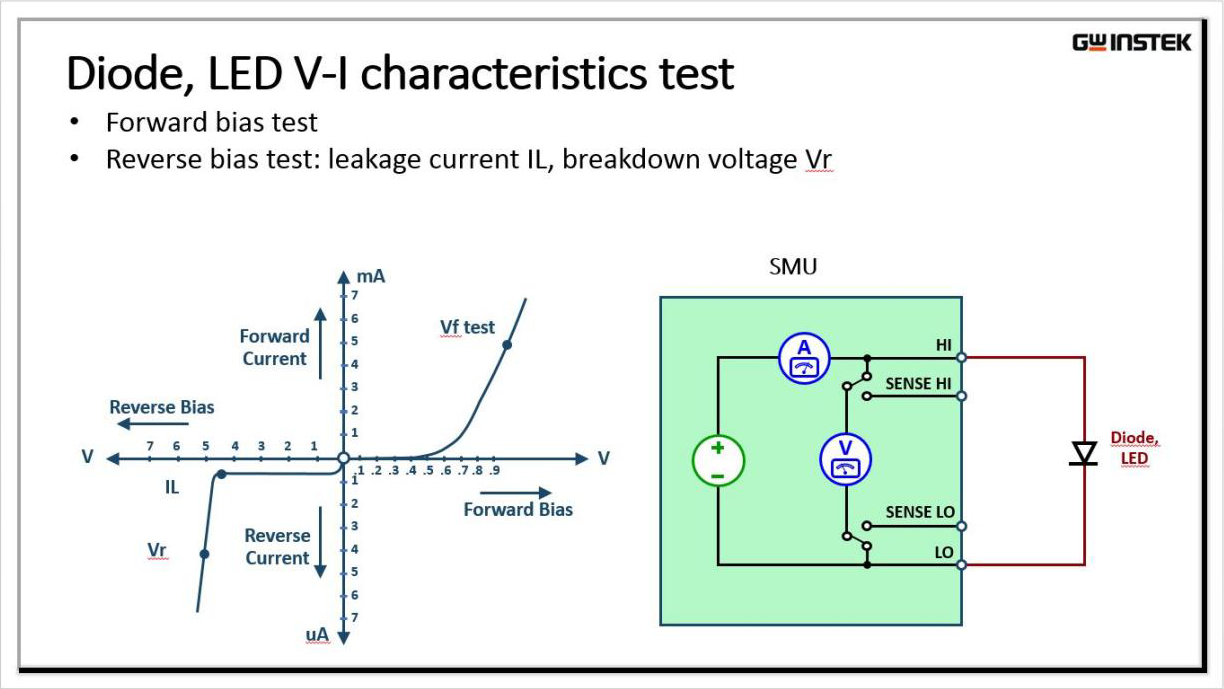

　　对于反向偏置测试，源表输出负电压，并且它的低电流测量功能可以实现漏电流和击穿电压测量。

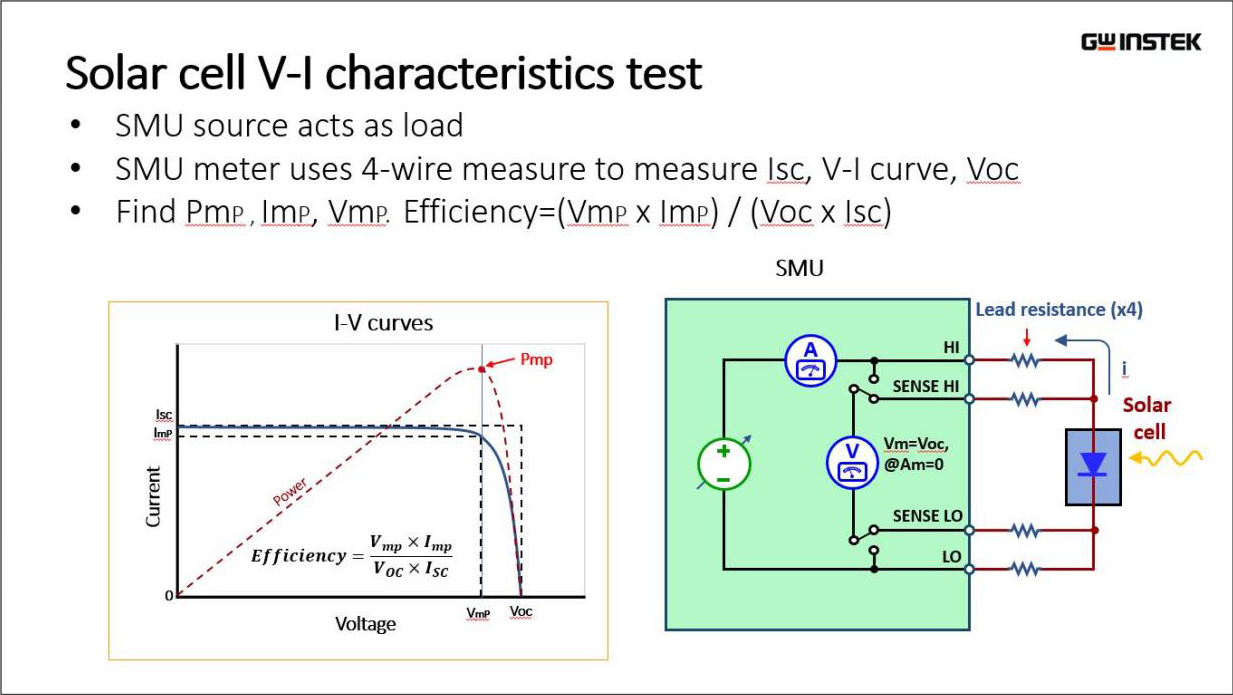

在太阳能电池V-I特性测试中，源表充当电子负载，使用四线制方式来测量短路电流、V-I曲线和开路电压。V-I曲线的电压和电流乘积产生了功率曲线。最大功率点PMP出现在曲线转折点上，该点也定义了最大功率电流和最大电压。

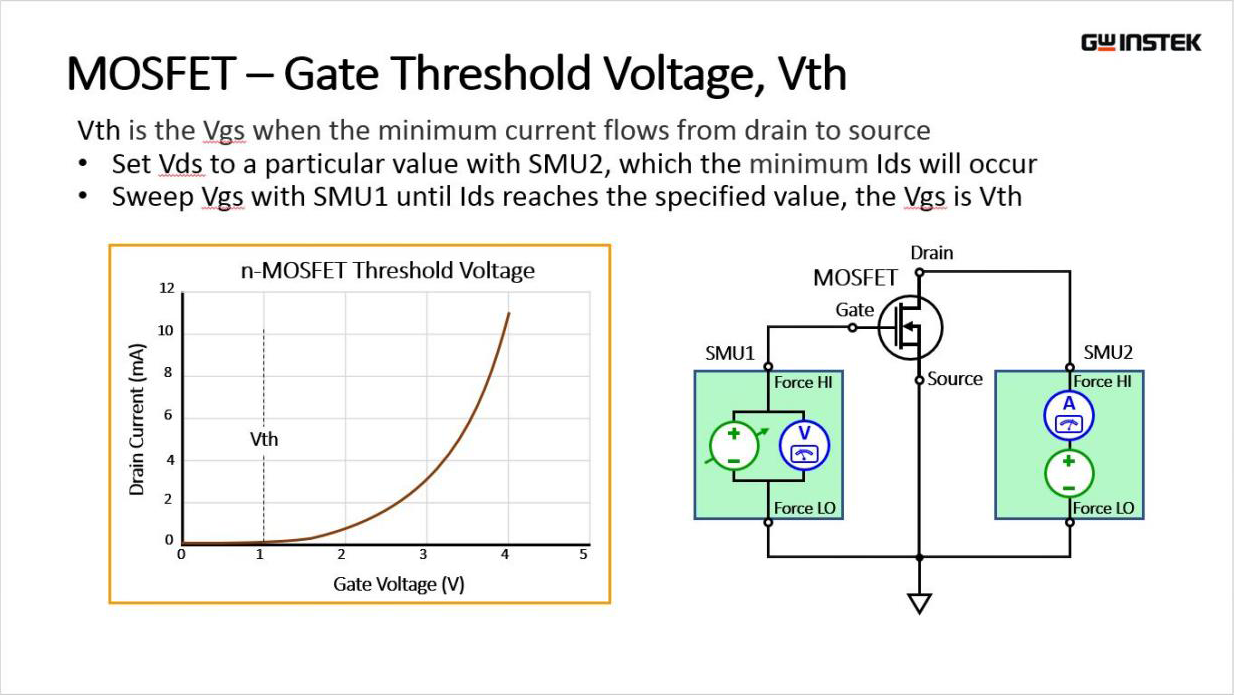

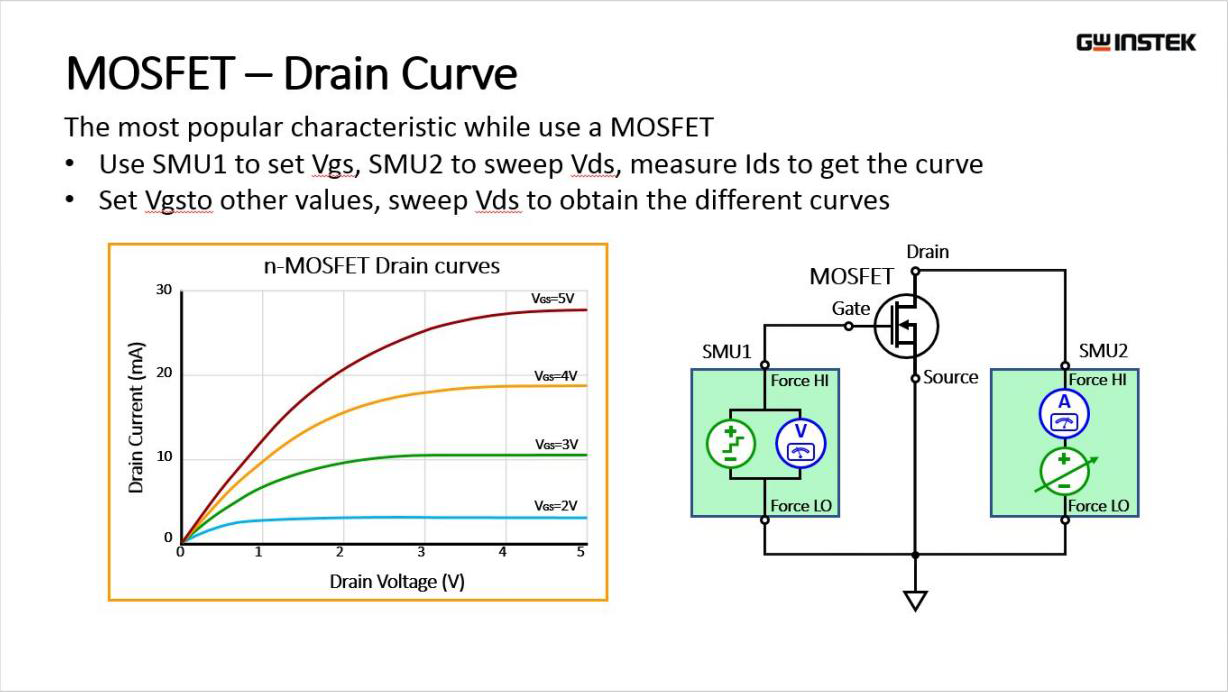

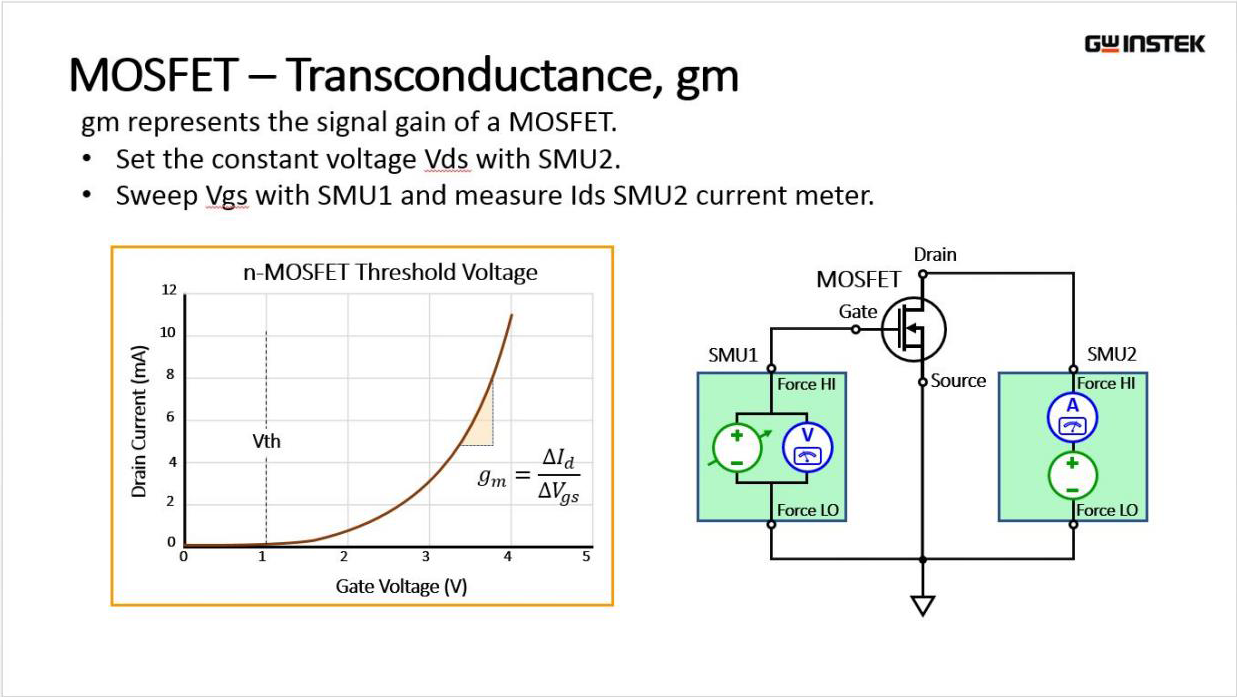

　　MOSFET特性测试包括漏极曲线、阈值电压、跨导率、栅极漏电流、漏极漏电流和击穿电压。有些测试需要两个源表。以下是一些测试曲线。
