MDO-2000E混合域示波器

MDO-2102EG

100MHz

×

√

√

×

×

USB/LAN

MDO-2104EG

100MHz

×

√

√

×

×

USB/LAN

MDO-2202EG

200MHz

×

√

√

×

×

USB/LAN

MDO-2204EG

200MHz

×

√

√

×

×

USB/LAN

MDO-2102EX

100MHz

×

√

√

√

√

USB/LAN

MDO-2104EX

100MHz

×

√

√

√

√

USB/LAN

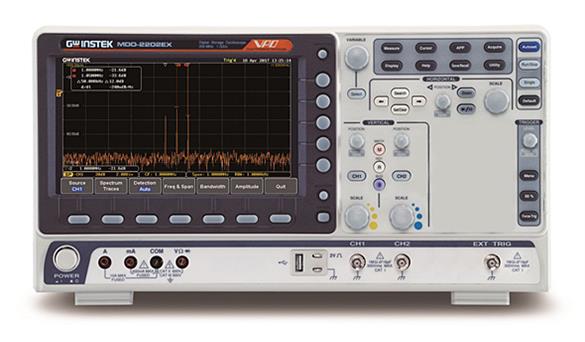

MDO-2202EX

200MHz

×

√

√

√

√

USB/LAN

MDO-2204EX

200MHz

×

√

√

√

√

USB/LAN

MDO-2102EC

100MHz

√

√

√

×

×

USB/LAN

MDO-2104EC

100MHz

√

√

√

×

×

USB/LAN

MDO-2202EC

200MHz

√

√

√

×

×

USB/LAN

MDO-2204EC

200MHz

√

√

√

×

×

USB/LAN

MDO-2102ES

100MHz

√

√

√

√

√

USB/LAN

MDO-2104ES

100MHz

√

√

√

√

√

USB/LAN

MDO-2202ES

200MHz

√

√

√

√

√

USB/LAN

MDO-2204ES

200MHz

√

√

√

√

√

USB/LAN

MDO-2072E(C/S)

MDO-2074E(C/S)

MDO-2102E(G/X/C/S)

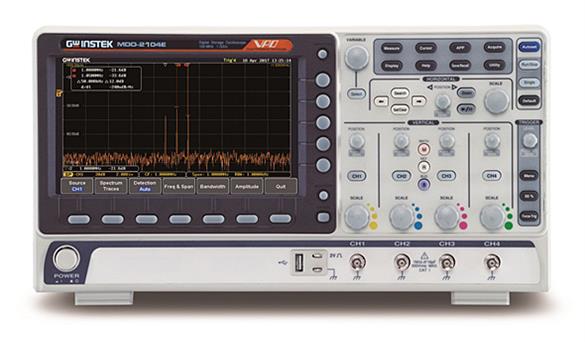

MDO-2104E(G/X/C/S)

MDO-2202E(G/X/C/S)

MDO-2204E(G/X/C/S)

垂直系统

通道

2ch+Ext

4ch

2ch+Ext

4ch

2ch+Ext

4ch

带宽

DC~70MHz(-3dB)

DC~70MHz(-3dB)

DC~100MHz(-3dB)

DC~100MHz(-3dB)

DC~200MHz(-3dB)

DC~200MHz(-3dB)

上升时间

5ns

5ns

3.5ns

3.5ns

1.75ns

1.75ns

带宽限制

20MHz

20MHz

20MHz

20MHz

20M/100MHz

20M/100MHz

分辨率

8 bit  1mV~10V/div

输入耦合

AC, DC, GND

输入阻抗

约1MΩ// 16pF

DC增益精度

±(3%)when 2mV/div or greater is selected  ±(5%)when 1mV/div is selected;

极性

Normal & Invert

最大输入电压

300Vrms, CAT I

偏移位置范围

1mV/div ~ 20mV/div : ±0.5V  50mV/div ~ 200mV/div : ±5V  500mV/div ~ 2V/div : ±25V  5V~10V/div : ±250V

波形信号处理

 +, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts  FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.

触发

触发源

CH1 ,CH2, CH3, CH4, Line, EXT*  *双通道机型

触发模式

自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列

触发类型

边沿，脉冲宽度（毛刺），视频，脉冲电压，上升和下降（斜率），交替，输出，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线

释放范围

4ns~10s

耦合

AC,DC,LFrej. ,HFrej. ,Noiserej.

灵敏度

1div

外部触发

范围

±15V

灵敏度

DC ~ 100MHz 约. 100mV    100MHz ~ 200MHz 约. 150mV

输入阻抗

1MΩ±3%~16pF

水平

时基范围

1ns/div ~ 100s/div (1-2-5 increments)    ROLL: 100ms/div ~ 100s/div

预触发

最大10 div

后触发

最大2,000,000 div

时基精度

±50 ppm over any ≥ 1 ms时间间隔

实时采样率

最大.:1GSa/s (4ch 机型)     每通道1GSa/s (2ch 机型)

记录长度

每通道 10M pts

采集模式

正常, 平均, 峰值检测, 单次

峰值侦测

2ns (典型值)

平均值

从2 到 256可选

X-Y 模式

X-轴输入

通道1; 通道3*  *仅四通道机型

Y-轴输入

通道2; 通道4*  *仅四通道机型

相移

±3° at 100kHz

光标和测量

光标

幅度，时间，门控;单位：秒，Hz（1 / s），相位（度），定量（％）

自动测量

38组：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面积，周期面积，ROVShoot，FOVShoot，RPREShoot，FPREShoot，频率，周期，上升时间，，宽度，占空比，+脉冲， - 脉冲，+边缘， - 脉冲，％闪烁，闪烁Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位

控制面板功能

自动计数器

6 位,范围从最小2Hz到额定带宽

自动设置

单按钮，自动设置垂直，水平和触发系统的所有通道，具有撤消自动设置

保存设置

20 套

保存波形

24 套

显示

TFT LCD 类型

8" TFT LCD WVGA 彩色显示

显示分辨率

800 水平× 480 垂直像素(WVGA)

插值

Sin(x)/x

波形显示

点，向量，可变持久性（16ms〜4s），无限持续性

波形更新率

每秒最大600,000 波形

显示刻度

8 x 10 divisions

显示模式

YT ;XY

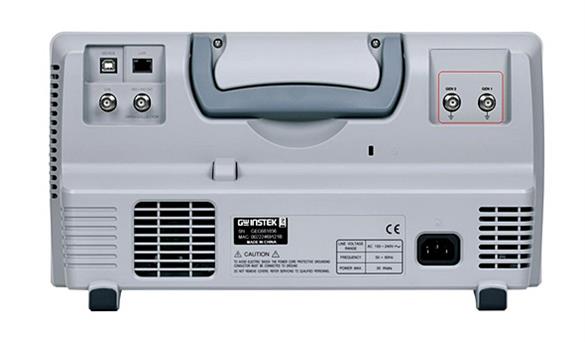

接口

USB 端口

USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1

以太网(LAN)端口

RJ-45 连接器, 10/100Mbps with HP Auto-MDIX

Go-NoGo BNC

5V Max/10mA TTL 集电极开路输出

Kensington Style Lock

后面板安全插槽连接到 standard Kensington-style lock.

频谱分析仪规格

频率范围

DC~500MHz (Max. ,Max.bandwidth~500MHz uncalibrated)

扫宽

1kHz~500MHz(Max.)

分辨率带宽

1Hz ~ 500kHz(Max.)

参考级别

 -50 dBm to +40dBm in steps of 5dBm

垂直单位

dBV RMS; Linear RMS; dBm

垂直位置

 -12divs to +12divs

垂直刻度

1dB/div to 20dB/div in a 1-2-5 Sequence

显示平均噪音水平

1V/div < -50dBm, Avg : 16  100mV/div < -70dBm, Avg : 16  10mV/div < -90dBm, Avg : 16

Spurious response

2nd 谐波失真< 40dBc3rd 谐波失真< 45dBc

频域跟踪类型

Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)

检测方法

Sample ; +Peak ; -Peak ; Average

FFT Windows

FFT Factor :Hanning 1.44Rectangular 0.89Hamming 1.30Blackman 1.68

任意信号发生器（AWG）规格

通道

2

采样率

200 Msa/s

垂直分辨率

14 bits

最大频率

25 MHz

波形

Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac

输出范围

20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω

输出分辨率

1mV

输出精度

2% (1 kHz)

偏移范围

±2.5 V, HighZ;±1.25 V, 50 Ω

偏移分辨率

1mV

Sine

频率范围

100mHz to 25MHz

平整度

±0.5 dB( relative to 1kHz)

谐波失真

-40 dBc

失真 (非谐波)

-40 dBc

总谐波失真

1%

S/N Ratio

40 dB

Square/Pulse

频率范围

100 mHz to 15MHz

上升/下降时间

<15ns

过激

<3%

占空比

方波:50%;脉冲波:0.4%~99.6%

最小脉冲宽度

30 ns

抖动

500 ps

Ramp

频率范围

100mHz~1MHz

线性度

1%

对称性

0 to 100%

数字万用表（DMM）规格 (仅MDO-2000EX/MDO-2000ES机种 )

DIGIT LEVEL

 5,000 counts  CAT II 600Vrms, CAT III 300Vrms

DC 电压

50mV, 500mV, 5V, 50V, 500V,  1000V  6 ranges

 精度

50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% reading + 5 digits)

输入阻抗

10MΩ

DC 电流

 50mA, 500mA,  10A   3 ranges

 精度

50mA - 500mA  ±(0.5% reading + 0.05mA)10A  ±(0.5% reading + 50mA)

 AC 电压

 50mV, 500mV, 5V, 50V, 700V  5 ranges

 精度

 50mV, 500mV, 5V, 50V, 700V ±(1.5%  reading + 15 digits) at 50Hz-1kHz* Amplitude greater than 0.2% of the full scale reading.

 AC 电流

50mA, 500mA, 10A 3 ranges

 精度

 50mA, 500mA, ±(1.5% reading + 0.05mA)  at 50Hz-1kHz  10A ±(3% reading + 50mA)  at 50Hz-1kHz * Measure range: >10mA

电阻

500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 ranges

 精度

500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3%  reading + 3 digits)  5MΩ ±(0.5%  reading + 5 digits)

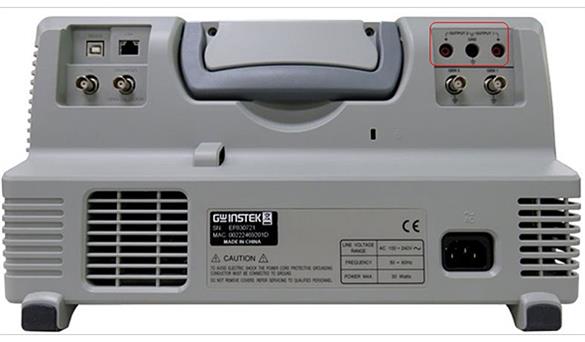

电源规格(仅MDO-2000EX/MDO-2000ES机种 )

输出通道

CH1 & CH2

输出电压范围

1.0V~5.0V

输出电流(最大.)

1A

电压 Step

0.1V 可连续调节

输出电压精度

±3%

纹波和噪声

50mVrms

逻辑分析仪规格 (仅MDO-2000EC/MDO-2000ES机种 )

取样率

每通道 1GSa/s

存储器深度

每通道10M pts (max)

输入通道

16 Digital (D15 - D0)

触发类型

Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus

临界值分组

D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds

临界值选择

TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined

使用者定义的临界值范围

±5V

最大输入电压

±40 V

最小驱动电压

±250 mV

垂直分辨率

1 bit

其他功能

多国语言菜单

可用

操作环境

温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45% 41°C ~ 50°C.

在线帮助

Available

时钟

Time and Date ,Provide the Date/Time for saved data

尺寸

384mmX208mmX127.3mm

重量

3kg
