安规综合测试仪GPT-9800系列

200VA测试容量

大型(240x64)点矩阵式LCD

手动/自动测试模式

具快速选择功能键

高亮度警示及状态指示灯

具Interlock功能

零点输出

输出电压上升时间控制

True RMS电流量测

高分辨率: 1uA(电流量测), 2V(电压设定)

使用PWM放大器, 确保测试效益及测试可靠性

提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名

遥控端子座, 提供机器自前面板外接控制器

界面 : RS-232C, USB device, Signal I/O及GPIB (选购)

产品描述
产品规格
配件
订购信息
下载

遵照法规、安全、信赖

　GPT-9800 系列为兼具高稳定性测试、安全考虑及全新外观的安规测试仪，其功能符合如IEC、EN、UL、CSA、GB、JIS …等安全法规对各种电子/电器产品或部件在测试上的要求。

　依需求自由选型

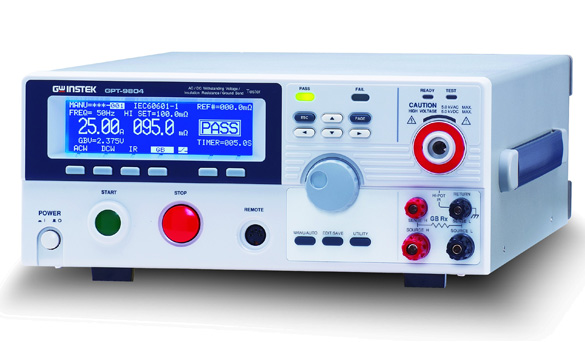

　GPT-9804是4合一机种，提供交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能

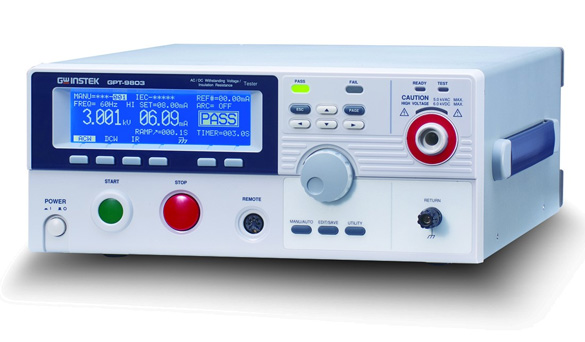

　GPT-9803提供交/直流耐压测试及绝缘电阻测试功能

　GPT-9802提供交流及直流耐压测试功能

　GPT-9801提供交流耐压测试功能

　高稳定输出能力

　全系列机型提供交流200VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。

　　全方面保护设计

　　针对安全性的考虑上，GPT-9800系列使用软/硬件控制的方式，提供开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定上/下限时之快速切断输出电压的能力(150μs)，甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之外，每项测试完成后都会自动进行放电处理(200ms)，以避免待测物存在过大的测试电压，造成用户伤害。

　　而在操作、观测及量测性能方面，GPT-9800系列以简约的按键设计并搭配高辨视性的点矩阵蓝色LCD显示屏，以及不同颜色之高亮度LED做为状态指示灯，让整个操作设置及测量观看，更加轻松且易于判读。

　　此外，在提供测试所需的主要功能方面，交流耐压测试(AC 5kV/40mA)、直流耐压测试(DC 6kV/10mA)、绝缘电阻测试(DC 50V~1000V/9500MΩ)以及接地阻抗测试(AC 30A max./650mΩ)，并且搭配输出调整分辨率、量测分辨率、电压爬升时间设定、上/下限判断设定…等，让用户执行各项所需的测试并获得精确的量测结果。

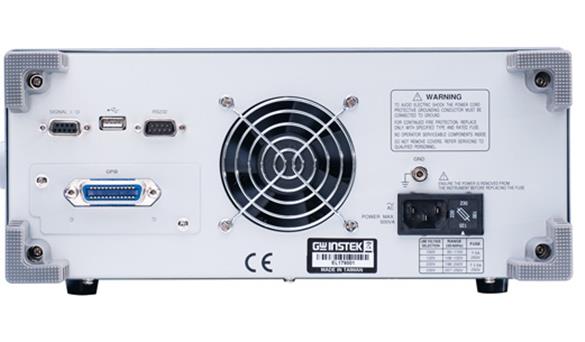

　　GPT-9800系列其他功能和特点还包括：断线侦测功能(仅适用于接地阻抗测试)，以避免断线造成量测结果的误判、100组记忆组数，可做为不同测试条件之储存、多个记忆组结合可做自动连续测试、前板遥控端子座/后板Signal I/O，提供客户以更便捷及符合需要的方式来控制安规测试器之输出/中止。甚至针对需要计算机控制并记录测试结果的用户，也提供了RS-232C、USB及GPIB(选购)接口可供使用。

快速选型：

快速选型

型号	AC	DC	IR	GB	标配接口
GPT-9804	√	√	√	√	USB/RS-232/I/O
GPT-9803	√	√	√	×	USB/RS-232/I/O
GPT-9802	√	√	×	×	USB/RS-232/I/O
GPT-9801	√	×	×	×	USB/RS-232/I/O

详细规格
交流耐压测试
输出电压范围	0.100kV~ 5.000kV ac
输出电压调整分辨率	2V/步进
输出电压准确度	± (1%设定值+ 5V) [未加负载]
最大额定负载	200 VA (5kV/40mA)
最大额定电流	40mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV)
输出波形	正弦波
输出电压频率	50 Hz / 60 Hz 可选择
电压变动率	± (1%读值+ 5V) [最大额定负载→未加负载]
电压表准确度	± (1%读值+ 5V)
电流量测范围	0.001mA~40.0mA
电流量测分辨率 [1]	0.001mA / 0.01mA / 0.1mA
电流量测准确度	±(1.5%读值+ 30uA)
上/下限判定功能	Yes
ARC侦测	Yes
上升时间(RAMP)	0.1s~999.9s
测试时间(TIMER) [2]	OFF, 0.5s~999.9s
GND	RETURN/GUARD
直流耐压测试 (GPT-9804/9803/9802)
输出电压范围	0.100kV~ 6.000kV dc
输出电压调整分辨率	2V/步进
输出电压准确度	± (1%设定值+ 5V) [未加负载]
最大额定负载	50W (5kV/10mA)
最大额定电流	10mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV)
电压变动率	± (1%读值+ 5V) [最大额定负载→未加负载]
电压表准确度	± (1%读值+ 5V)
电流量测范围	0.001mA~ 10.0mA
电流量测分辨率 [1]	0.001mA / 0.01mA / 0.1mA
电流量测准确度	±(1.5%读值+ 30uA)
上/下限判定功能	Yes
ARC 侦测	Yes
上升时间(RAMP)	0.1s~999.9s
测试时间(TIMER) [2]	OFF, 0.5s~999.9s
GND	RETURN/GUARD
绝缘电阻测试 (GPT-9804/9803)
输出电压范围	50V~1000V dc
输出电压调整分辨率	50V/步进
输出电压准确度	± (1%设定值+5V)
电阻量测范围	1MΩ~ 9500MΩ
测试电压	50V≦ V <500V：1~50MΩ：±(5%读值 + 1 MΩ)；51~2000MΩ：±(10%读值 + 1 MΩ)；500V≦ V ≦1000V：1~500MΩ：±(5%读值 + 1 MΩ)；501~9500MΩ：±(10%读值 + 1 MΩ)
上/下限判定功能	Yes
上升时间(RAMP)	0.1s~999.9s
测试时间(TIMER)	1s~999.9s
GND	GUARD (fixed)
接地阻抗测试 (GPT-9804)
输出电流范围	03.00A~30.00A ac
输出电流调整分辨率	0.01A
输出电流准确度	3A≦ I ≦8A: ±(1%读值+ 0.2A)；8A< I ≦30A: ±(1%读值+ 0.05A)
测试电压	6Vac 最大(开路电压)
测试电压频率	50Hz/60Hz可选择
电阻量测范围	10.0mΩ~ 650.0mΩ
电阻量测分辨率	0.1mΩ
电阻量测准确度	±(1%读值+ 2 mΩ)
上/下限判定功能	Yes
测试时间(TIMER)	0.5s~999.9s
测试方式	四线式量测
GND	GUARD (fixed)
记忆组
单步骤记忆	MANU：100组
自动测试记忆	AUTO：100 组, 每组最多16个manu
界面
RS-232C	标准
USB	标准
GPIB	选购
Remote terminal (Front)	标准
Signal I/O	标准
显示屏
240 x 64 点阵式(蓝色) LCD
使用电源
AC 100V/120V/220V/230V ± 10%, 50/60Hz
尺寸及重量
330(宽) x 150(高) x 460(深) mm；约15kg max. for GPT-9803/9802/9801；约19kg max. for GPT-9804
[ 1 ] 电流量测分辨率与上限设定之分辨率相同
[ 2 ] 只有在特殊的MANU模式下( MANU=***-000 ), 测试时间可为持续测试(TIMER = OFF)

配件：

　快速指南x 1, 电源线x 1,

　CD x 1(内含完整使用手册)

　Interlock端子 x 1

　Remote端子组件 x 1

　测试线GHT-114 x 1 for GPT-9803/9802/9801

　测试线GHT-114 x 1, GTL-115 x 1 for GPT-9804

　选购配备

　Opt.1 GPIB卡

　选购附件

　GHT-113 高压测试枪

　GHT-205 高压测试棒

　GTL-232 RS232C通讯数据线, 9针对9针母座, 用于计算机联机

　GTL-247 USB通讯数据线, A-A型式, 约1.8公尺

　GTL-248 GPIB通讯数据线, 约2公尺

　GRA-417 面板机架

订购信息：

　GPT-9804 200VA 交流耐压/直流耐压/绝缘电阻/接地阻抗安规测试仪

　GPT-9803 200VA 交流耐压/直流耐压/绝缘电阻安规测试仪

　GPT-9802 200VA 交流耐压/直流耐压安规测试仪

　GPT-9801 200VA 交流耐压安规测试仪

　(*) 全系列2年保固, 不包含附件
