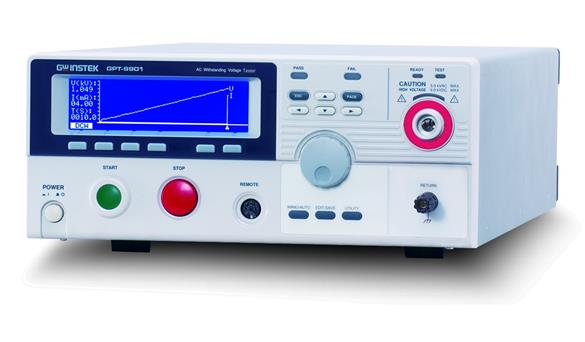

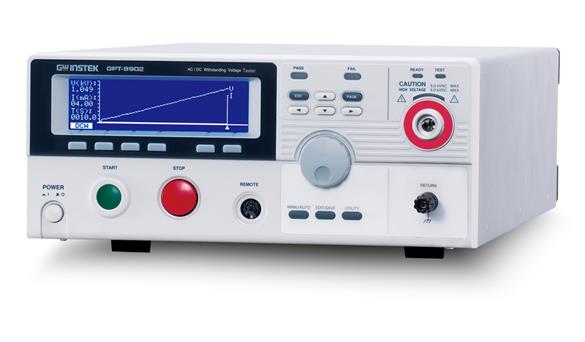

安规综合测试仪GPT-9900系列

 500VA测试容量

 大型(240x64)点矩阵式LCD

 扫描功能, 提供待测物特性分析

 绝缘电阻量测可达50GΩ

手动/自动测试模式

 具快速选择功能键

 高亮度警示及状态指示灯

 具Interlock功能

 零点输出

输出电压上升时间控制

 True RMS电流量测

 高解析度: 1uA(电流量测), 2V(电压设定)

 使用PWM放大器, 确保测试效益及测试可靠性

 提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名

 遥控端子座, 提供机器自前面板外接控制器

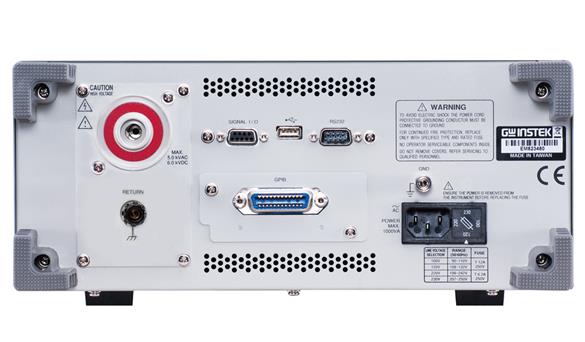

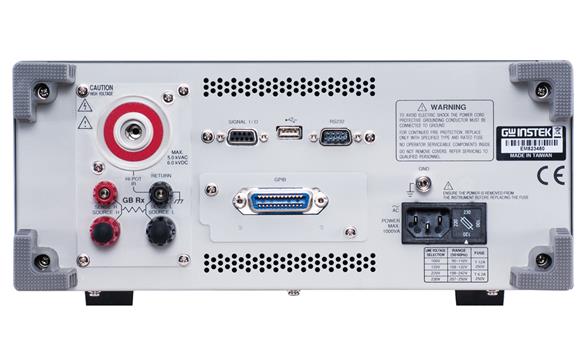

 提供后板输出座, 方便系统整合配线

 接口: RS-232C, USB device, Signal I/O及GPIB (选购)

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  固纬电子高稳定性测试、安全考量及全新外观的安规测试仪- GPT-9900 系列,来符合如IEC、EN、UL、CSA、GB、JIS等安全法规对各种电子/电器产品或部件在测试上的要求。

  GPT-9900系列安规测试仪共计有2个型号: GPT-9904是4合一机种,具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-9903/9903A提供交/直流耐压测试及绝缘电阻测试功能、 GPT-9902A提供交/直流耐压测试测试功能、 GPT-9901A提供交流耐压测试功能。全系列机型提供交流500VA输出容量,并使用高效率的PWM放大器,有效避免因输入电源电压变动或波形变形的影响,以确保交流耐压测试时对待测物提供稳定之高压输出。

  针对安全性的考量上, GPT-9900系列使用软/硬体控制的方式,提供像是开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定上/下限时之快速切断输出电压的能力(150μs),甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之外,每项测试完成后都会自动进行放电处理,以避免待测物存在过大的测试电压,造成使用者伤害。

  而在操作、观测及量测性能方面, GPT-9900系列提供扫描功能,利用软体将扫描功能直接架构于机器内;当使用者于功能测试完成后,即可进入扫描模式观看此次测试结果的分析曲线,并可选取测试过程内的任一时间点,分析电压对电流关系(当选取ACW或DCW功能),甚至可藉由设定起始时间,扫描某段特定时间的测试结果,分析局部电压对电流的关系。同时GPT-9900系列以简约的按键设计并搭配高辨视性的点矩阵蓝色LCD显示幕,以及不同颜色之高亮度LED做为状态指示灯,让整个操作设置及测量观看,更加轻松且易于判读。此外,在提供测试所需的主要功能方面,交流耐压(AC 5kV/100mA)、直流耐压(DC 6kV/20mA)、绝缘电阻(DC 50V~1000V/50GΩ)、以及接地阻抗测试(AC 32A max./650mΩ),并且搭配输出调整解析度、量测解析度、电压爬升时间设定、上/下限判断设定...等,让使用者可以执行各项所需的测试并获得精确的量测结果。

  GPT-9900系列其他功能和特点还包括:后板输出功能,以方便整合于系统中、断线侦测功能(仅适用于接地阻抗测试),以避免断线造成量测结果的误判、100组记忆组数,可做为不同测试条件之储存、多个记忆组结合可做自动连续测试、前板遥控端子座/后板Signal I/O,提供客户以更便捷及符合需要的方式来控制安规测试器之输出/中止。甚至针对需要电脑控制并记录测试结果的使用者,也提供了RS-232C、USB及GPIB(选购)介面可供使用。

快速选型:

快速选型

型号

主要功能

后面板输出

容量

扫描功能

标配接口

GPT-9904

AC/DC/IR/GB

500VA

USB/RS-232/I/O

GPT-9903A

AC/DC/IR

500VA

USB/RS-232/I/O

GPT-9902A

AC/DC

500VA

USB/RS-232/I/O

GPT-9901A

AC

500VA

USB/RS-232/I/O





详细规格

交流耐压测试

输出电压范围

0.100kV~ 5.000kV ac

输出电压调整分辨率

2V/步进

输出电压准确度

± (1%设定值+ 5V) [无负载]

最大额定负载

500 VA (5kV/100mA)

最大额定电流

100mA (0.5kV< V ≦5kV);10mA (0.1kV≦ V ≦0.5kV)

输出波形

正弦波

输出电压频率

50 Hz / 60 Hz 可选择

电压变动率

± (1%读值+ 5V) [最大额定负载→未加负载]

电压表准确度

± (1%读值+ 5V)

电流量测范围(截断电流)

0.001mA~100.0mA

电流量测分辨率

0.001mA / 0.01mA / 0.1mA

电流量测准确度

±(1.5%读值+ 30位数)当HI SET<1.11mA;±(1.5%读值+ 3位数)当HI SET≧1.11mA

/下限判定功能

Yes

ARC侦测

Yes

扫描功能*

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER)*

OFF, 0.5s~999.9s

GND

ON/OFF

直流耐压测试

输出电压范围

0.100kV~ 6.000kV dc

输出电压调整分辨率

2V/步进

输出电压准确度

± (1%设定值+ 5V) [无负载]

最大额定负载

100W (5kV/20mA)

最大额定电流

20mA (0.5kV< V ≦6kV);2mA (0.1kV≦ V ≦0.5kV)

电压变动率

± (1%读值+ 5V) [最大额定负载→未加负载]

电压表准确度

± (1%读值+ 5V)

电流量测范围(截断电流)

0.001mA~20.0mA

电流量测分辨率[1]

0.001mA / 0.01mA / 0.1mA

电流量测准确度

±(1.5%读值+ 30位数)当HI SET<1.11mA;±(1.5%读值+ 3位数)当HI SET≧1.11mA

/下限判定功能

Yes

ARC 侦测

Yes

扫描功能*

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER)*

OFF, 0.5s~999.9s

GND

ON/OFF

绝缘电阻测试 (GPT-9904/9903A)

输出电压范围

50V~1000V dc

输出电压调整分辨率

50V/步进

输出电压准确度

± (1%设定值+5V) [无负载]

电阻量测范围

0.001GΩ~ 50.00GΩ

测试电压

50V≦V ≦500V:0.001~0.050GΩ:±(5%读值 + 1位数);0.051~2.000GΩ:±(10%读值 + 1位数)

500V≦ V ≦1000V:0.001~0.500GΩ:±(5%读值 + 1位数);0.501~9.999GΩ:±(10%读值 + 1位数);10.00~50.00GΩ:±(15%读值 + 1位数)

输出阻抗

600kΩ

/下限判定功能

Yes

扫描功能*

Yes

上升时间(RAMP)

0.1s~999.9s

测试时间(TIMER)

1s~999.9s

GND

OFF (fixed)

接地阻抗测试 (仅GPT-9904)

输出电流范围

03.00A~32.00A ac

输出电流调整分辨率

0.01A

输出电流准确度

3A≦ I ≦8A: ±(1%读值+ 0.2A);8A< I ≦32A: ±(1%读值+ 0.05A)

测试电压

6Vac 最大(开路电压)

测试电压频率

50Hz/60Hz可选择

电阻量测范围

10.0mΩ~ 650.0mΩ

电阻量测分辨率

0.1mΩ

电阻量测准确度

±(1%读值+ 2 mΩ)

/下限判定功能

Yes

扫描功能*

Yes

测试时间(TIMER)

0.5s~999.9s

测试方式

四线式量测

GND

OFF (fixed)

记忆组

单步骤记忆

MANU:100组

自动测试记忆

AUTO:100 组, 每组最多16个manu

界面

后板输出

标准

RS-232C

标准

USB

标准

GPIB

选购

Remote terminal (Front)

标准

Signal I/O

标准

显示屏

240 x 64 点阵式(蓝色) LCD

使用电源

AC 100V/120V/220V/230V ± 10%, 50/60Hz

尺寸及重量

330(宽) x 148(高) x 587(深) mm;约27kg max. for GPT-9904/9903

[* ]扫描功能及测试时间可为持续测试(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被执行


配件:
 快速指南x 1, 电源线x 1,

 CD x 1(内含完整使用手册)

 Interlock端子 x 1

 Remote端子组件 x 1

 测试线GHT-114 x 1 for GPT-9903

 测试线GHT-114 x 1, GTL-115 x 1 for GPT-9904

 选购配备

 Opt.1 GPIB卡

 选购附件

 GHT-113 高压测试枪

 GHT-205 高压测试棒

 GTL-232 RS232C通讯数据线, 9针对9针母座, 用于计算机联机

 GTL-247 USB通讯数据线, A-A型式, 约1.8公尺

 GTL-248 GPIB通讯数据线, 约2公尺

GRA-417 面板机架 (19”, 4U) *此面板机架不适用GPT-9903/9904A

订购信息:

 GPT-9904 500VA 交流耐压/直流耐压/绝缘电阻/接地阻抗 安规测试仪

 GPT-9903A 500VA 交流耐压/直流耐压/绝缘电阻 安规测试仪

 GPT-9902A 500VA 交流耐压/直流耐压 安规测试仪

 GPT-9901A 500VA 交流耐压 安规测试仪

(*) 全系列2年保修, 不包含附件
