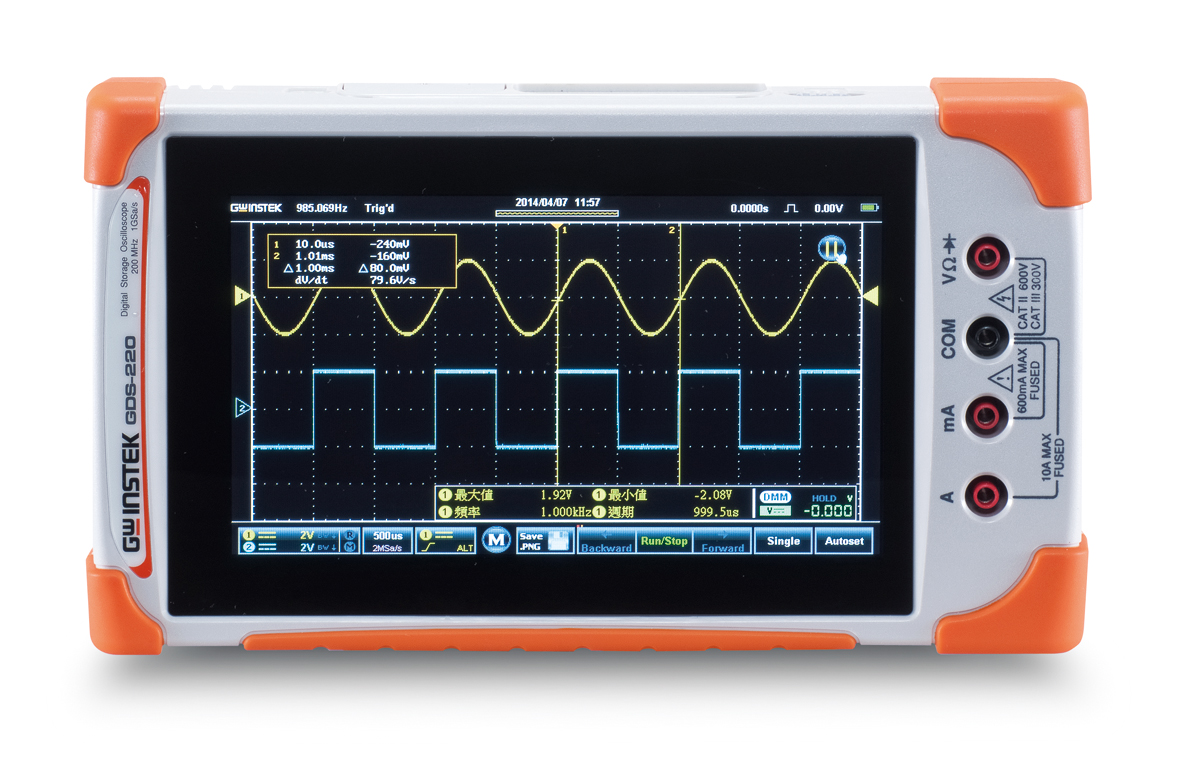

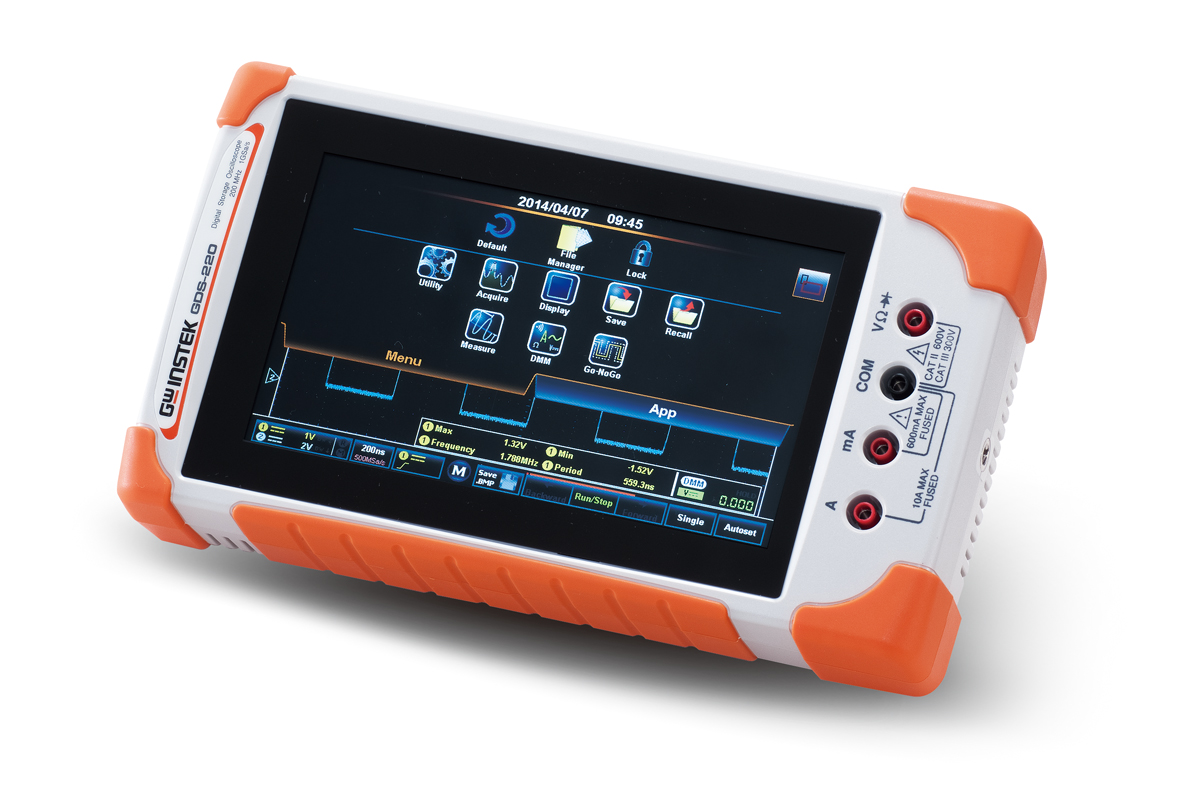

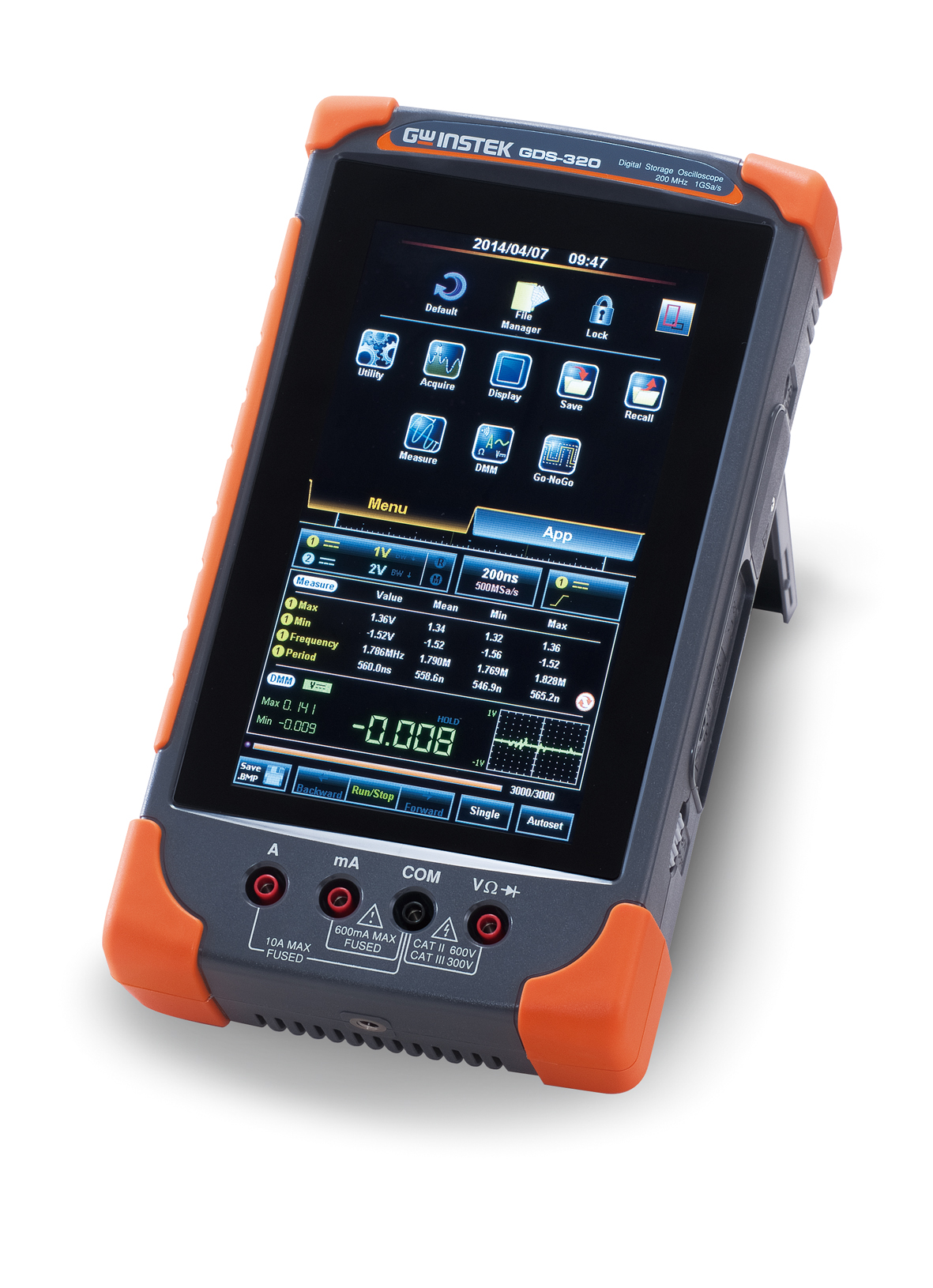

手持数字示波器GDS-300/GDS-200

GDS-300 / GDS-200

200/100/70MHz带宽,双输入通道

1GSa/s最大实时采样率

每通道最大5M记录长度(GDS-300 Series),1M记录长度(GDS-200 Series)

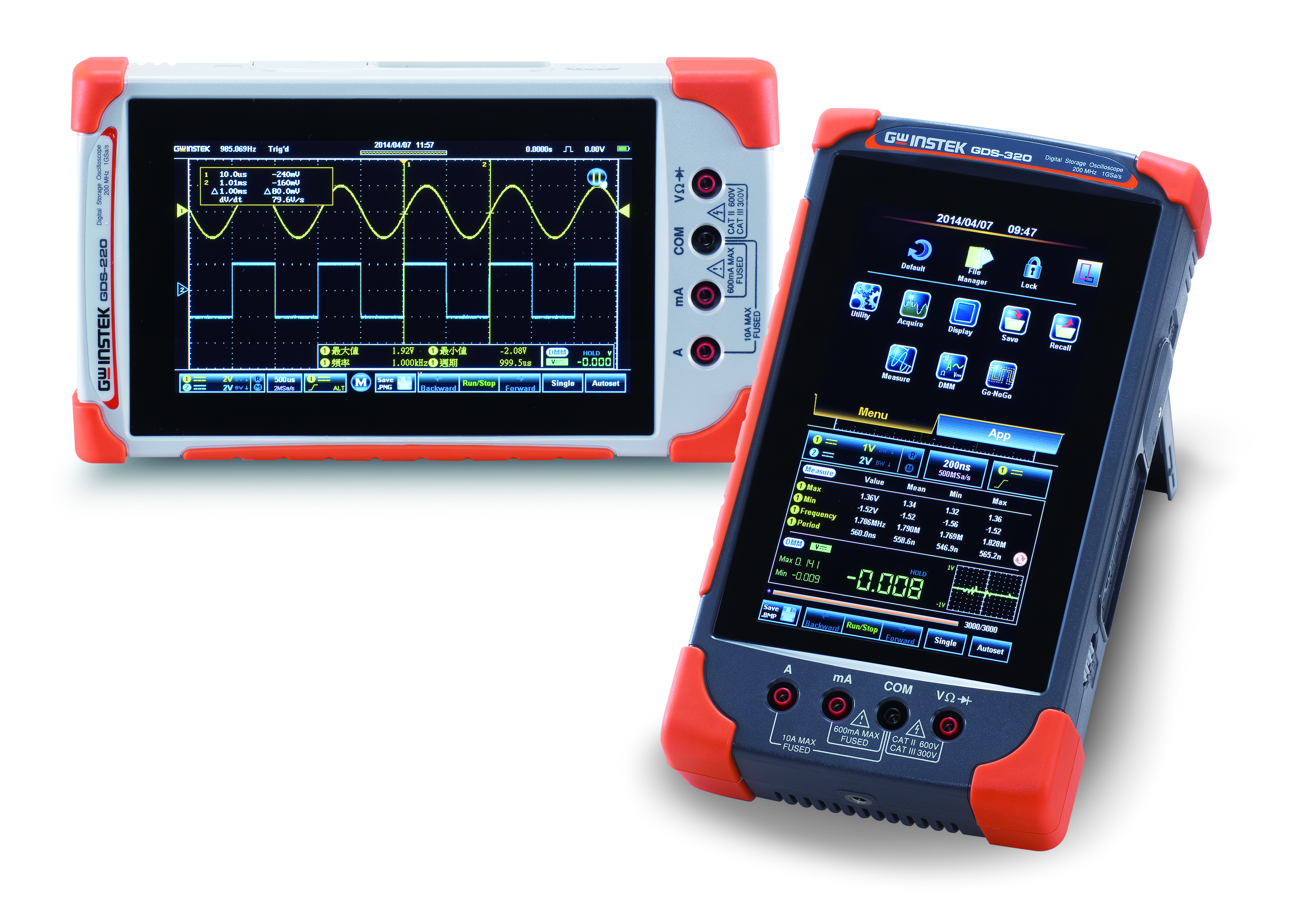

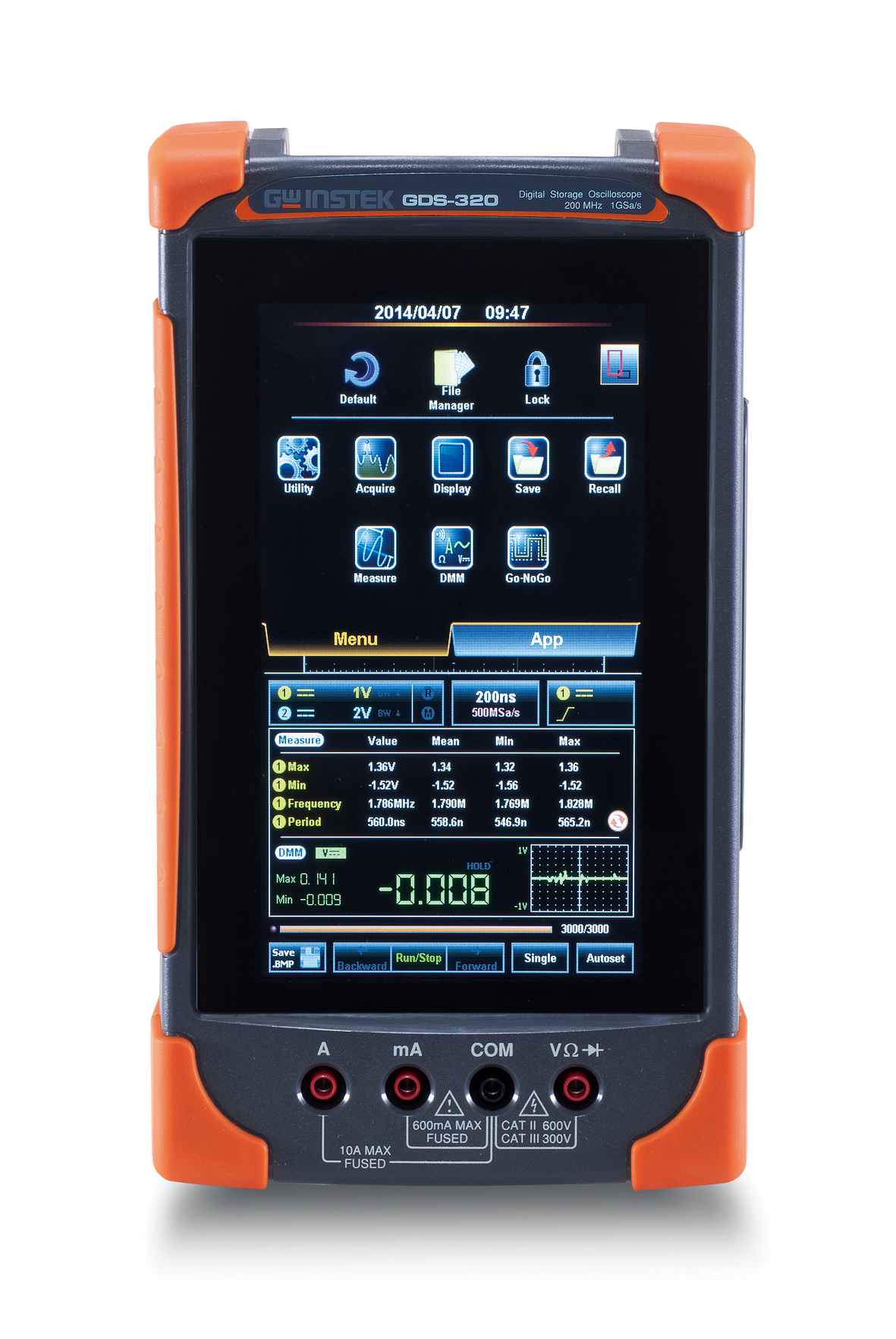

7''(800×480)全触摸电容性面板,LCD多点触控,可直立/横向显示

内置50,000位数字万用表(GDS-300 Series),5,000位数字万用表(GDS-200 Series)

30,000连续波形记录功能,随时重放测量结果

温度测量和记录功能(仅GDS-300 Series)

内置工程计算器,SMD电阻编码,颜色编码信息和衰减器计算应用程序软件

选配差分探棒,实现隔离效果

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  数字示波器已进入一个全新的时代,精巧的外型,全频幕多点触控操作,丰富的功能使得看似精巧的数字示波器,却具备了强大的功能,这足以轻松解决工程师所需要面对繁复的量测问题,这是固纬对全新时代魅力示波器的新定义,也是它为何称之为仪器界之霹雳娇娃的重要原因。U盘储存功能,可垂直或横向观测,亦附带可充电锂电池,方便外出使用。在各项任务领域可使用于一般实验室、研发服务单位、大型机电系统测试、电源产品量测、马达测试、太阳能电池检修以及需要经常性出差之维修人员。

  GDS-300/GDS-200系列智能示波器具备进阶型以及标准型两系列机种,分别具备70MHz、100MHz以及200MHz三种带宽选择,搭载两通道之模拟信号输入端。其中单一通道最大取样率为1GSa/s,存储器长度最长可达5M/1Mpts。GDS-300/GDS-200示波器同时具备50,000位数/5,000位数之数字万用表,可同时进行交直流电压、电流以及温度之量测与监控(温度测量仅GDS-300),亦可进行长时间趋势图型之绘制,让工程师在量测基本电路信号之外,亦能有效监控标准电气参数。

  此产品亦可搭配40MHz双通道差分测试探棒,对于一些要求严苛的电源以及接地环境可提供等效之隔离通道效果。使用者亦能将示波器当作是一方便使用的USB储存元件,可随时储存波形影像以及点阵资料。另外还可以与智能型手机连线,将储存的资料传输出去。多样化的应用软件可让使用者体会固纬示波器的贴心设计,其中进阶数字万用表功能以及GO/NOGO模板之编辑,能帮助使用者进行进阶多样化的功能量测。工程计算机、衰减值计算分析,以及电阻值计算分析软件可帮助使用者进行辅助功能之应用,多样化也深具魅力的多功能性呈现了完整的技术整合理念。

快速选型:

快速选型

型号

带宽

采样率

存储深度

温度测量

标配接口

GDS-307

70MHz

1GSa/s

每通道5M

USB

GDS-310

100MHz

1GSa/s

每通道5M

USB

GDS-320

200MHz

1GSa/s

每通道5M

USB

GDS-207

70MHz

1GSa/s

每通道1M

×

USB

GDS-210

100MHz

1GSa/s

每通道1M

×

USB

GDS-220

200MHz

1GSa/s

每通道1M

×

USB

详细规格


GDS-307

GDS-310

GDS-320

GDS-207

GDS-210

GDS-220

垂直

通道数

2 (BNC-Shield)

输入阻抗

1MΩ±2%, 约16.5pf

最大输入

CAT II 300VRMS

输入耦合

AC, DC, GND

带宽

DC~70MHz (-3dB)

DC~100MHz (-3dB)

DC~200MHz (-3dB)

DC~70MHz (-3dB)

DC~100MHz (-3dB)

DC~200MHz (-3dB)

上升时间

<5ns

<3.5ns

<1.75ns

<5ns

<3.5ns

<1.75ns

灵敏度

2mV/div~10V/div (1-2-5步进)

精确度

±(3%读值 + 0.1 div + 1mV)

带宽限制

20MHz(-3dB)

极性

正常, 反向

偏移位置范围

2mV/div~50mV/div : ±0.4V;100mV/div~500mV/div : ±4V;1V/div~5V/div : ±40V;10V/div : ±300V

信号撷取

实时采样率

1GSa/s

记录长度

5M点/CH

1M点/CH

撷取模式

平均: 2~256波形;峰值侦测: 10ns;sinc(x)/x或ET

显示波形

30,000 wfms

触发

触发源

Ch1 或 Ch2

触发模式

Auto, Normal, Single, Force

触发类型

Edge, Pulse Width, Video, Alternate

触发释抑

10ns ~ 10s

耦合

AC, DC, LFR, HFR, NR

灵敏度

DC~25MHz: 约0.5div 或 5mV;25MHz~70/100/200MHz: 约1.5div 或 15mV;

水平

档位

5ns~100s/Div (1-2-5步进)

滚动

100ms/div ~ 100s/div

前置触发

10 div max

后置触发

1,000 div max(与时基有关)

精确度

±20ppm over any > 1ms时间间隔

XY模式

相位移

±3° 在100KHz

光标和测量

光标

光标间的电压差(△V), 光标间的时间差(△T), 频率测量(1/△T)

自动测量

36组

自动计数

6位. 范围: 2Hz~额定带宽

自动设置

温度测量


其它

多国语言菜单

在线帮助

时间和时钟

电池

电池

Li-polymer 6100mA/hr, 7.4V (内置)

充电时间

2.0小时(75%)

工作时间

4.1小时, 与工作环境有关

探棒补偿


2V, 1KHz, 50%占空比

接口

USB

USB Device (Isolation)

内部闪存盘

120MB

64MB

64MB

64MB

64MB

64MB

显示

类型

7''

7 inch

7 inch

7 inch

7 inch

7 inch

显示分辨率

480 x 800像素

480 x 800 pixels

480 x 800 pixels

480 x 800 pixels

480 x 800 pixels

480 x 800 pixels

显示方向

横屏/竖屏

Landscape & Portrait

Landscape & Portrait

Landscape & Portrait

Landscape & Portrait

Landscape & Portrait

背光控制

手动调节, ECO模式

触摸面板

电容性

DMM

数字位数

50,000位

5000位


CAT II 600VRMS, CAT III 300VRMS

DC电压           档位

50mV, 500mV, 5V, 50V, 500V,  1000V  6档

精确度

50mV, 500mV, 5V, 50V, 500V, ±(0.05% + 5位);1000V, ±(0.1% + 5位)

50mV, 500mV, 5V, 50V, 500V,1000V, ±(0.1% + 5位)

输入电阻

10MΩ

DC电流           档位

50mA, 500mA,  10A   3档

精确度

50mA,500mA,  2档 , ±(0.1% + 5位);10A,  ±(0.5% + 5位)

50mA,500mA,10A,   ±(0.5% + 5位)

AC电压           档位

50mV,500mV, 5V, 50V, 700V  5档

精确度

50mV,500mV, 5V, 50V, 700V ±(1.5% + 15位)在50Hz~1KHz

AC电流           档位

50mA, 500mA,10A 3档

精确度

50mA, 500mA, ±(1.5% + 15位)在50Hz~1KHz;10A ±(3% + 15位)在50Hz~1KHz 测量范围>10mA*测量范围>10mA

电阻             档位

500Ω, 5KΩ, 50KΩ, 500KΩ, 5MΩ, 5档

精确度

500Ω, 5KΩ, 50KΩ, 500KΩ ±(0.3% + 3位);5MΩ, ±(0.5% + 5位) *测量范围50Ω~5MΩ

二极管测试

最大顺向电压 1.5V, 开路电压 2.8V

持续蜂鸣

< 15 Ω

功能

Auto Range, Max, Min, Hold, Trend polt

功率适配器

电源电压

AC 100V~240V, 48~63Hz, 功率损耗40W;DC输出: 12V/3A, Double Shield

选配

差分探棒

双通道, 40MHz, CAT II 600V

尺寸&重量


240(W) ×136(H) ×60(D) mm;约1.5Kg

配件:

  附件

  GTP-100A-4 100MHz探棒,适合GDS-307/207,GDS-310/210

  GTP-200A-4 200MHz探棒,适合GDS-320/220

  GSC-011 保护包

  GSC-010 soft carry

  GAP-001 适配器

  GWS-001 腕带

  选配附件

  GDP-040D 40MHz双通道差分探棒,适合GDS-300/200

订购信息:

  GDS-320 200MHz,2Ch智能示波器

  GDS-310 100MHz,2Ch智能示波器

  GDS-307 70MHz,2Ch智能示波器

  GDS-220 200MHz,2Ch智能示波器

  GDS-210 100MHz,2Ch智能示波器

  GDS-207 70MHz,2Ch智能示波器

  选配附件

  GDP-040D 40MHz双通道差分探棒,适合GDS-300/200
