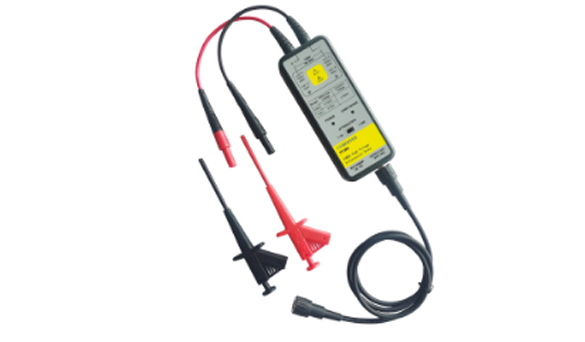

高压差分探头P1300 (1300Vpk/50MHz)

带宽(-3dB)DC to 50MHz

上升时间≤7ns

精度±2%

产品描述
产品规格
配件
订购信息
下载

　　P1300高压差分探头是具有浮地测量功能的高压差分探头。其带宽达到50MHz，满足了大部分测试系统的需要;双量程可供选择，其差动测量电压范围满足大部分测试电路的要求;具有过载报警功能;探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

快速选型：

型号		P1300
带宽(-3dB)		50MHz
上升时间		≤7ns
精度		±2%
量程选择(衰减比)		50X/500X
最大差分测量电压		50X	±130V
(DC + Peak AC)		500X	±1300V
共模电压(DC + Peak AC)		±1300V

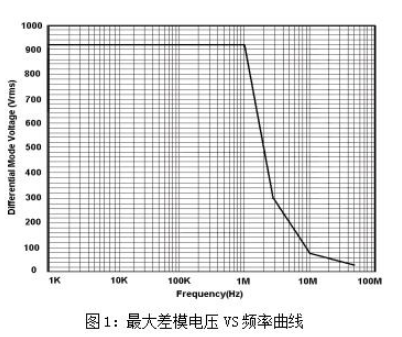

最大差模电压VS频率曲线		参考下图1
最大输入对地电压（Vrms）		600V CATIII 1000V CATII
输入阻抗	单端对地	5MΩ
	两输入端	10MΩ
输入电容	单端对地	＜4pF
	两输入端	＜2pF
CMRR	DC	＞80dB
	100kHz	＞60dB
	1MHz	＞50dB
噪声(Vrms)		50X	＜50mV
		500X	＜300mV
过载指示电压阀值		50X	≥140V
		500X	≥1400V
延时时间	探头主机	约10ns
	BNC输出线（1米）	约5ns
过载指示灯(红灯)		有
终端负载要求		≥100kΩ
电源适配器		DC 12V/1.2A

配件：

1.绝缘活塞探夹CK-281

2.BNC输出线CK-310/320

3.适配器CK-612
