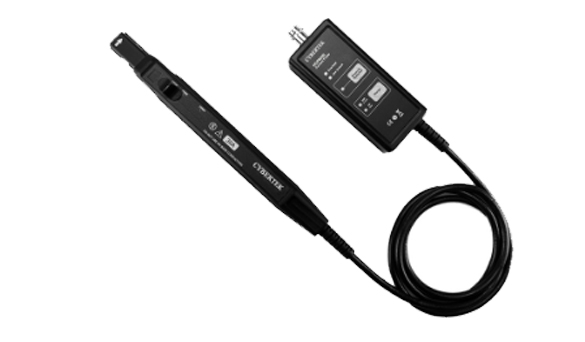

深圳知用HCP8050D(50A/50 MHz)

　带宽(-3dB) DC-50MHz

　上升时间 ≤7ns

产品描述
产品规格
配件
订购信息
下载

　HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形;高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要;两个量程可供选择，方便小电流测量;自动消磁调零功能，使用方便;声光过流报警功能，提醒量程切换;电子轻触式按键设计，使用寿命更长;标准的BNC输出接口，可匹配任何厂家示波器。

　　HCP8050 钳口可夹住直径达5mm的导线;可以测量50A的连续电流和75A的峰值电流，提供50MHz带宽;探头具有50A (10X)和7.5A (1X)两个量程可选择，7.5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

快速选型：

型号		HCP8050

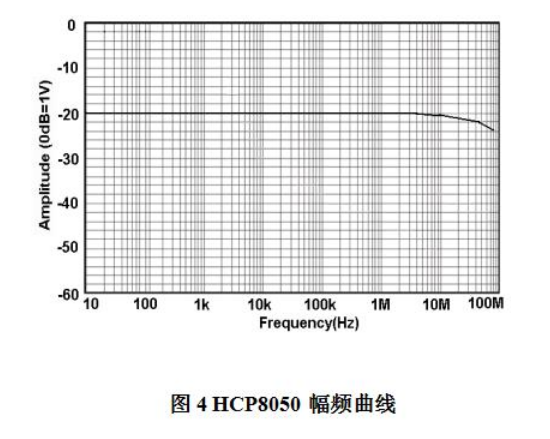

带宽(-3dB)		DC-50MHz (图4)

上升时间		≤7ns

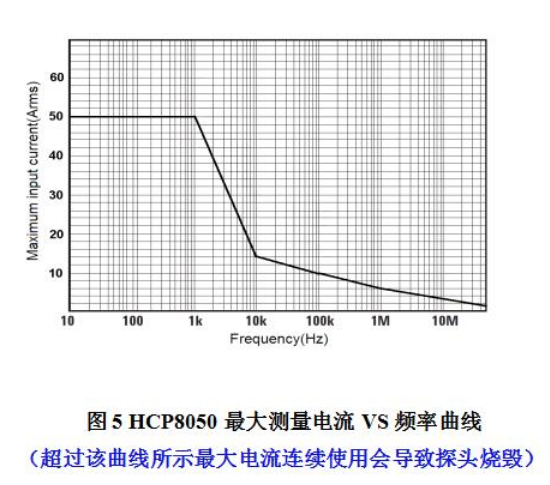

连续电流最大值		50Arms (图5)

峰值电流		75Apk
量程		7.5A	1X衰减
		50A	10X衰减
过流报警值		7.5A	≥7.5A
		50A	≥75A
电流传输比		7.5A	1V/A
		50A	0.1V/A
分辨率		7.5A	1mA
		50A	10mA
精度 (DC,45-66Hz最大连续电流)		7.5A	±1%±1mA
		50A	±1%±10mA

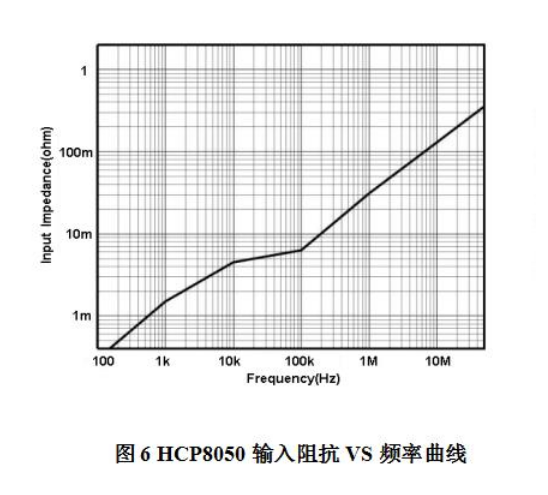

输入阻抗		参考(图6)

延时时	探头主机	14ns
	BNC (1m)	5ns
终端负载要求		≥100kΩ
供电方式		DC 12V/1A（标配适配器）
绝缘线电压		300V CAT I
安全符合标准		EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合标准		EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013

配件：

订购信息：

　HCP8030 30A/DC～ 50 MHz

　HCP8030D 30A/DC～100 MHz

　HCP8050 50A/DC～ 50 MHz

　HCP8150 150A/DC～12 MHz

　HCP8300 300A/DC～ 6 MHz

HCP8500 500A/DC～ 5 MHz
