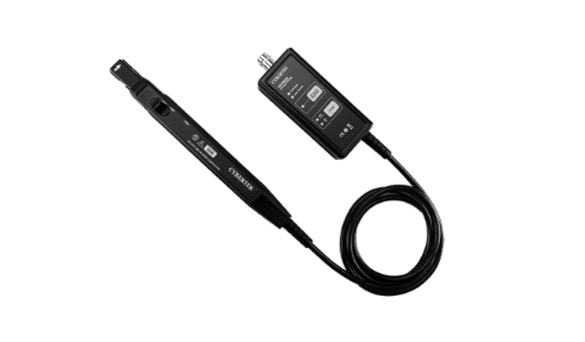

深圳知用交直流电流探头HCP8030（30A/50MHz）

带宽(-3dB) DC-50MHz

上升时间 ≤7ns

高带宽，可准确快速捕捉电流波形;高精度

精度高达1%

标准的BNC输出接口，可匹配任何厂家示波器

产品描述
产品规格
配件
订购信息
下载

　　1. 概述

　　HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形;高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要;两个量程可供选择，方便小电流测量;自动消磁调零功能，使用方便;声光过流报警功能，提醒量程切换;电子轻触式按键设计，使用寿命更长;标准的BNC输出接口，可匹配任何厂家示波器。

　　HCP8030(D)体积轻巧，可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线;可以测量30A的连续电流和50A的峰值电流，HCP8030提供50MHz的带宽,HCP8030D提供100MHz带宽;探头具有30A (10X)和5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA

快速选型：

型号		HCP8030

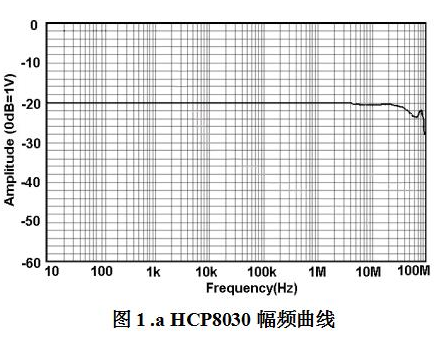

带宽(-3dB)		DC-50MHz (图1.a)
上升时间		≤7ns

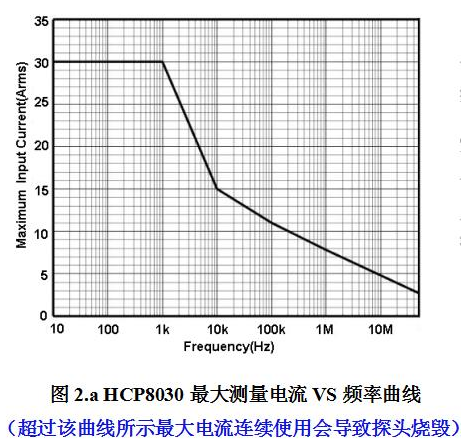

连续电流最大值		30Arms 图2.a
峰值电流		50Apk
量程		5A	1X衰减
		30A	10X衰减
过流报警值		5A	≥5A
		30A	≥50A
电流传输比		5A	1V/A
		30A	0.1V/A
分辨率		5A	1mA
		30A	10mA
精度(DC,45-66Hz最大连续电流)		5A	±1%±1mA
		30A	±1%±10mA

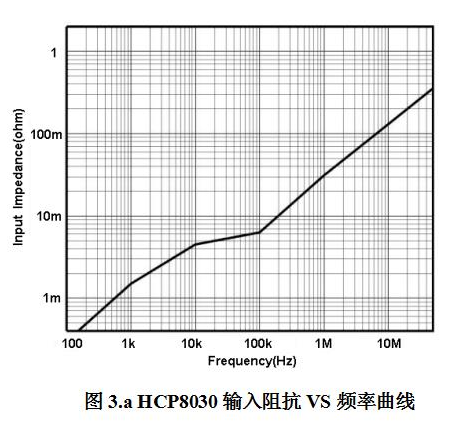

输入阻抗		参考图3.a
延时时	探头主机	14ns
	BNC(1m)	5ns
终端负载要求		≥100kΩ
供电方式		DC 12V/1A（标配适配器）
绝缘线电压		300V CAT I
安全符合标准		EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合标准		EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
