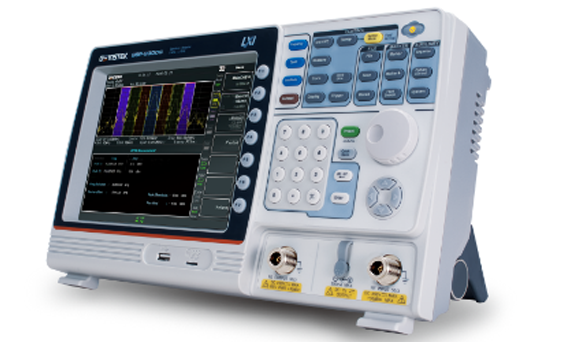

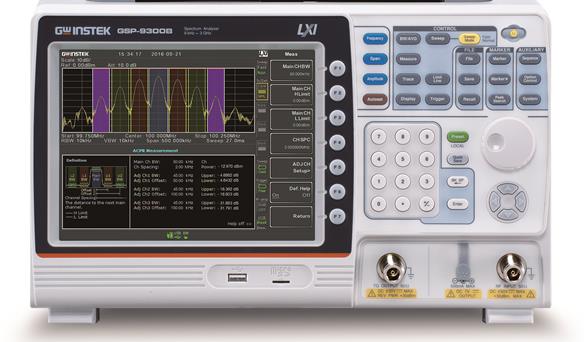

解调分析功能频谱分析仪GSP-9330B

 频率范围:9kHz ~ 3 GHz

 频率稳定度:0.025ppm 老化率:1ppm

 内置前置放大器、50dB衰减器、程序功能

 RBW: 1Hz ~ 1MHz(3dB)

 底噪:-149dBm/Hz (@前置放大器开启)

 内置 AM/FM 解调分析功能

 内置P1dB, 谐波, 通道功率, N-dB 带宽, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO,

    Noise Marker, 频率计数, 时域功率, 门闸扫描测试

    内置光谱图, 拓谱图与分割窗口模式

  远程控制接口:LAN, USB, RS-232

  选配:跟踪源、GPIB接口、电池组

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载
  GSP-9300B是一款满足一般性RF测量需求的3GHz频谱分析仪,它提供0.025ppm的环境温度频率稳定度与1ppm/year的长期频率稳定度;内置前置放大器,底噪最低可达-149dBm/Hz;还有超过20种测量应用,如AM/FM调变信号分析、信号信道分析、CATV参数测试,且搭配TG选配可进行元件之频率响应或功率线性度等测试。

  信号监控处理部分,GSP-9300B提供了Topographic显示模式,利用色温可以分辨连续出现或偶发的信号;Spectrogram模式是在频谱的显示上加上时间轴的显示,可以观察信号频率在时间上的变化情况,而双视窗模式则可针对两个视窗个别进行参数设定;此外还提供友善的使用者界面如状态图标显示、在线说明、支持多国语言、快速储存等;在界面与软件的支持上,提供USB/RS-232/LXI/MicroSD/GPIB(选配)/DVI输出以及专属PC软件、IVI Driver。

  另外GSP-9300B针对生产线环境提供便利的设置,提供预先设定开机时间、序列功能以及限制线测定…等功能,透过专利的导热设计,大幅度缩短热机所需要的时间,加速生产流程;在配备的选择上,提供信号追踪器、携带包、电池模块、EMI天线组与机架配件,不论是外出测试或者建构在自动测试系统上,轻巧的设计可以满足各种场域。

  综合上述所提,GSP-9300B是具备稳定、轻巧且适合各种应用测量的测试设备,对于在教育市场、生产线环境、一般通用信号监控等

快速选型:

型号

频率范围

功能

显示模式

扫描时间

标配接口

GSP-9330

9KHz-3.25GHz

EMI,P1dB,AM,FM,ASK,FSK,2FSK

光谱、拓扑、频谱

204us

USB/RS232

GSP-9300B

9KHz-3GHz

P1dB

光谱、拓扑、频谱

204us

USB/RS232

GSP-730

150KHz-3GHz

30KHz,100KHz,300KHz,1MHz

频谱

300ms

USB/RS232

GSP-818

9KHz-1.8GHz

10Hz-500KHz,1-10步进

频谱

10ms

USB/LAN





详细规格

频率

频率

范围

9 kHz to 3 GHz

设定分辨率

1 Hz

频率参考源

准确度

±[(最后调校周期x老化率) +温度的稳定度+电压供给的稳定度

老化率

±1 ppm max.

调校后经过1年时间

温度的稳定度

±0.025 ppm

0 to 50 °C

电压供给的稳定度

±0.02 ppm

频率读值稳定度

开始、停止、中心、标记

 ±(频率显示值 x 频率参考源的准确度 + 10% x 解析带宽 +  频率分辨率1)

扫描点数

最多601,最少6

标记计数器

分辨率

1 Hz, 10 Hz, 100 Hz, 1 kHz

准确度

 ±(频率显示值 x 频率参考源的准确度 + 计频器的分辨率)

RBW/Span >=0.02 ;Mkr level to DNL>30 dB

频距

范围

0 Hz (zero span), 100 Hz to 3 GHz

分辨率

1 Hz

准确度

±频率分辨率

 RBW : 自动

相位噪声

距离载波信号的偏移量


Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40

10 kHz

<-88 dBc/Hz

典型值

100 kHz

<-95 dBc/Hz

典型值

1 MHz

<-113 dBc/Hz

典型值

解析带宽滤波器

滤波器带宽

1Hz 至1MHz,採1-3-10 的順序

-3dB 带宽


200 Hz, 9 kHz, 120 kHz, 1MHz

-6dB 带宽

准确度

± 8%, RBW = 1MHz

标示值


± 5%, RBW < 1MHz

标示值

形状系数

< 4.5:1

典型的带宽比率:-60dB:-3dB

视讯带宽滤波器

滤波器带宽

1 Hz 到 1 MHz 采 1-3-10 顺序

-3dB 带宽

振幅

量测范围

100 kHz to 1 MHz

由显示平均噪声位准(DANL)到+18dBm


1 MHz to 10 MHz

由显示平均噪声位准(DANL)到+21dBm


10 MHz to 3 GHz

由显示平均噪声位准(DANL)到+30dBm

衰减器

输入衰减器范围

0 到50 dB,能以1 dB 为单位进行调整

自动或者手动设定

最大安全输入位准

平均的连续功率

≤ +33 dBm

输入衰减器的设定≥10 dB

直流电压

± 50 V

1dB增益压缩

输入混波器端的总功率

> 0 dBm

典型值;fc ≥50 MHz;关闭前级放大器

前级放大器端的总功率

> -22 dBm

典型值;fc ≥50 MHz;开启前级放大器


 混波器的功率位准(dBm)=输入功率(dBm)-输入衰减量(dB)

显示平均噪声位准 (DANL)

关闭前级放大器(Preamp off)

RF衰减量0 dB;RF输入端连接50奥姆负载; RBW 10 Hz;VBW 10 Hz;频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次

9 kHz to 100 kHz

< -93 dBm

标示值

100 kHz to 1 MHz

< -90 dBm - 3 x (f/100 kHz) dB

1 MHz to 2.7 GHz

< -122 dBm

2.7 GHz to 3 GHz

< -116 dBm

Preamp on

RF衰减量0 dB;RF输入端连接50奥姆负载; RBW 10 Hz;VBW 10 Hz;频距500Hz ; 参考位准-60 dBm; 轨迹平均≥ 40次

100 kHz to 1 MHz

< -108 dBm - 3 x (f/100 kHz) dB

标示值

1 MHz to 10 MHz

< -142 dBm

10 MHz to 3 GHz

< -142 dBm + 3 x (f/1 GHz) dB

位准显示范围

刻度

对数, 线性

单位

dBm, dBmV, dBuV, V, W

标记位准读值

0.01 dB

对数刻度


0.01 % of reference level

线性刻度

位准显示模式

轨迹, Topographic, Spectrogram

单一/分割窗口

轨迹数量

4

检波器

正峰值、负峰值、取样、一般及RMS(非视频)

可在不同轨迹下分别设定

轨迹功能

清除/写入;最高值/最低保持;检视轨迹;空白;平均运算

绝对振幅精度

基准参数

中心频率160MHz, 10kHz RBW, 1kHz VBW, 频距100kHz, 对数单位, 1dB/每格, 峰值侦测模式, 温度20~30 ℃, 信号 0dBm

关闭前级放大器

± 0.3 dB

参考位准 0dBm, 衰减量10dB

开启前级放大器

± 0.4 dB

参考位准 -30dBm, 衰减量0dB

频率响应

关闭前级放大器

衰减量10 dB,参考频率:160 MHz,20到30度C

100 kHz to 2.0 GHz

± 0.5 dB

2GHz to 3 GHz

± 0.7 dB

开启前级放大器

衰减量0 dB,参考频率:160 MHz,20到30度C

1 MHz to 2 GHz

± 0.6 dB

2 GHz to 3GHz

± 0.8 dB

输入衰减切换不确定度

衰减器设定

0 到50 dB,以1 dB 为单位进行调整

不确定度

± 0.25 dB

参考点:160MHz, 10dB 衰减量

解析带宽滤波器切换不确定度

1 Hz to 1 MHz

± 0.25 dB

参考点:10kHz RBW

位准量测不确定度

整体振幅准确度

± 1.5 dB

20到30度C, 频率>1MHz, 信号输入0至-50dBm, 参考位准0至-50dBm, 输入衰减量10dB, RBW 1kHz, VBW 1kHz, 信号校正后, 前级放大器关闭


± 0.5 dB

典型值

旁生噪声响应

二次谐波失真


关闭前级放大器;信号输入位准:-30 dBm, 0dB衰减量


+35 dBm

典型值; 10 MHz < fc < 775 MHz


+60 dBm

典型值; 775 MHz ≤ fc < 1.5 GHz

三阶交互调变


关闭前级放大器;信号输入位准:-30 dBm, 0dB衰减量


> 1dBm

300 MHz to 3 GHz

与输入端相关的旁生噪声

< -60 dBc

输入信号-30 dBm,衰减量为0 dB, 20到30度C

残留响应 (内在的)

<-90 dBm

输入端连接50奥姆负载;RF 衰减量为0 dB;关闭前级放大器

扫频



扫频时间

范围

204us to 1000 s;50 us to 1000 s

频距>0Hz;频距等于0Hz, 最小时间分辨率10us

扫频模式

连续, 单次

触发源

自由撷取;影像信号;外部信号

触发斜率

正或负的信号缘

前置放大器

频率范围

1 MHz to 3 GHz

增益

18 dB

标示值, 标准机器已内建

正面板输入/输出



RF输入

接头类型

N型母座

阻抗值

50奥姆, 标示值

VSWR

<1.6 :1

300kHz 到3GHz, 输入衰减≥ 10 dB

外部供应电源

接头类型

SMB公座

电压/电流

最大 +7Vdc, 500mA

含短路保护

USB主控端

接头类型

A型接头

通讯协议

版本2.0

支援全速/高速/低速

Micro SD插槽

通讯协议

SD 1.1版

支援卡别

MicroSD, MicroSDHC

最大至32GB可使用

背面板输入/输出

参考输出

接头类型

BNC 母座

输出频率

10 MHz

标示值

输出振幅

3.3V CMOS

输出阻抗

50 奥姆

参考输入

接头类型

BNC 母座

输入参考频率

10 MHz

输入振幅

-5 dBm至 +10 dBm

频率锁定范围

在±5ppm的输入参考频率至内

警示输出

接头类型

BNC母座,

开集电极控制

触发输入/门闸扫描输入

接头类型

BNC母座

输入振幅

3.3V CMOS

切换

自动切换

LAN (TCP/IP)界面

接头类型

RJ-45

标准

10Base-T; 100Base-Tx; Auto-MDIX

USB被控端

接头类型

B型接头

仅适合远程控制, 支持USBTMC

通讯协议

版本2.0

支援全速/高速

中频输出

接头类型

SMA 母座

阻抗

50奥姆

标示值

中频频率

886 MHz

标示值

输出准位

-25 dBm

10dB衰减量, RF输入:0dBm @1GHz

耳机输出

接头类型

3.5mm立体声插槽, 有线单声道操作

屏幕输出

接头类型

DVI-I接头(整合模拟及数字), 单一链接, 使用转换器可兼容于VGA或HDMI标准

RS-232界面

接头类型

D-sub 9-pin 母座

Tx,Rx,RTS,CTS

GPIB界面 (选配)

接头类型

IEEE-488 总线接头

AC电源输入

电源供应

AC 100 V to 240 V, 50 / 60 Hz自动档位选择

电池模块(选配)

电池模块

6 cells, 可充电式锂电池, 3S2P

符合UN38.3规范

电压

直流11.1V

容量

5200 mAh / 56Wh

一般规格

内部数据储存量

内建16MB

功率消耗

<65 W

暖机时间

< 30 分钟

温度范围

+5 °C to +45 °C

操作范围


-20 °C to + 70 °C

储存范围

尺寸 &重量

210 x 350 x 100 (mm)8.3 x 13.8 x 3.9 (in)&4.5 kg (9.9 lb)

概约包括全部选配(基本+信号追踪器+GPIB接口+电池模块)

追踪产生器(选配)

输出频率范围

100 kHz to 3 GHz

输出功率位准范围

-50 dBm至0 dBm,以0.5 dB为单位进行调整

绝对准确度

± 0.5 dB

参考点:160MHz, -10dBm, 10dB衰减量, 20到30度C

输出平坦度

参考点 160MHz, -10dBm


100 kHz to 2 GHz

± 1.5 dB


2 GHz to 3 GHz

± 2 dB

输出位准切换不准确度

± 0.8 dB

Referenced to -10 dBm

谐波

< -30 dBc

典型值, 输出准位-10dBm

反向电压

最大+30dBm

接头类型

N型母座

阻抗

50奥姆

标示值

输出VSRW

< 1.6:1

300 kHz 到3 GHz,输入衰减器:≥12 dB

配件:

选购

 Opt.01 跟踪源

 Opt.02 电池模块

 Opt.03 GPIB接口

选购配件

 GSC-009 可携式背包

 GRA-415 机架面板

订购信息:

GSP-9300B 3GHz 频谱分析

附件

 电源线、简易手册、出厂证明书、CD光盘
