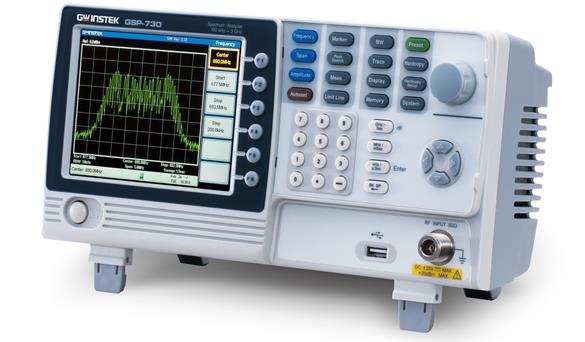

频谱分析仪GSP-730

频率范围：150kHz ~ 3GHz

　　自动设置，包括最低电平和展频

　　底噪：≤-100dBm

　　RBW范围：30kHz、100kHz、300kHz、1MHz

　　ACPR/CHPW/OCBW 测量

　　三组轨迹，不同色显示

　　分割视窗显示

　　限制线测试

　　游标列表功能

　　分割视窗显示

产品描述
产品规格
配件
订购信息
下载

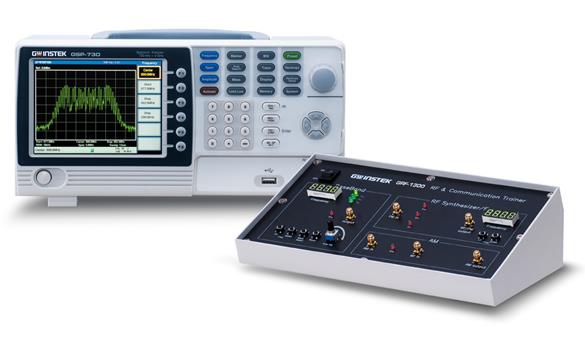

　　预算约束与教学工具不足通常为学校提供高品质射频通信实验课程的两大障碍。GSP-730是一款中等层次的频谱分析仪，提供所有频谱仪应有的基本功能特征，与GRF-1300A培训套件搭配，其折中的价格在3GHz射频通信实验课程领域具有独特的地位。

　　将GSP-730频谱分析仪、GRF-1300A以及USG系列射频信号发生器与计算机正确相连，形成三角形结构的系统集成，可在讲解的同时持续做实验。老师可以使用计算机，对教学内容进行演示文稿的展示，同时控制GSP-730与GRF-1300A和USG系列进行实验，读取频谱显示和参数并显示在电脑屏幕上。 GSP-730和GRF-1300A 容易在当前的教学材料中切换，包括演示文稿，教材，远程控制软件，在电子实验系统中。

快速选型：

快速选型

型号	频率范围	功能	显示模式	扫描时间	标配接口
GSP-9330	9KHz-3.25GHz	EMI,P1dB，AM,FM,ASK,FSK,2FSK	光谱、拓扑、频谱	204us	USB/RS232
GSP-9300B	9KHz-3GHz	P1dB	光谱、拓扑、频谱	204us	USB/RS232
GSP-730	150KHz-3GHz	30KHz，100KHz，300KHz，1MHz	频谱	300ms	USB/RS232
GSP-818	9KHz-1.8GHz	10Hz-500KHz，1-10步进	频谱	10ms	USB/LAN

详细规格
频率规格
频率范围	设置范围	150kHz~3GHz
中心频率	设置分辨率	0.1MHz
	精确度	±50kHz(展频 : 0.3GHz~2.6GHz, 20 ±5°C)
频距	设置范围	零展频，1MHz~3GHz
	设定分辨率	1kHz
	精确度	≤±3%(展频 : 0.3GHz~2.6GHz, 20 ±5°C)
频率分辨率	设置范围	30KHz, 100KHz, 300KHz, 1MHz, 标称-3dB带宽
相位噪声	载波偏移处	fc=1GHz,RBW : 30kHz, 扫描时间: 1.5s, 展频 :1MHz
	500kHz	-85dBc / Hz 典型值
固有噪声	小于-45dBc @-40dBm输入（典型值：小于-50dbc）
振幅
参考电平	输入范围	+20~-40dBm
显示范围	单位	dBm, dBV, dBµV
	格距	每一格10,5,2,1dB
平均噪声电平	参考值	Span=1MHz,RBW=30kHz
	中心频率=100MHz	≤ -100dBm typical
振幅稳定度	80~300MHz	≤±6.0dB
	300MHZ~2.6GHZ	≤±3.0dB
	2.6GHZ~3.0GHZ	≤±6.0dB
振幅准确率	中心频率=1GHz，频据=5MHZ，参考标准=0dBm,输入信号=-10dBm
	准确率	≤±2dB
扫描
扫描时间	范围	300ms~8.4s, 自动(不可调)
	精确度	±2% (展频: 全展频)
前面板输入/输出
RF输入埠	接头类型	N型母座
	输入阻抗	50Ω, 标称
	VSWR	<2.0在输入衰减≥10db
	最大安全输入电平	+30dBm (CW平均功率), 25VDC
USB HOST	接头类型	A型接头，支援USB随身碟
常规	通讯协定	版本2.0，支援全速
后面板/输入/输出
USB Device	接头类型	B型接头，支援远程遥控
	通讯协定	版本2.0，支援全速
	储存格式	支援BMP格式储存
荧幕输出	接头类型	D型接头，15针母座
	输出分辨率	VGA,640x480分辨率
RS-232C界面	接头类型	Sub-D母头-D 9 pins
计算机锁孔位	尺寸	7mmx3mm
一般
游标	数量	5对游标
	功能:normal，delta，to peak,to center, mark table,marker to center/start/stop/step/ref.level,marker trace selection
峰值侦测	功能：Peak Search, Next Peak, Right/Left Peak, Peak to Center, Peak Table,Peak Sort, Peak Track
功率量测	ACPR. OCBW, Channel Power
限制线功能	数量	最大11点设定
	功能: High Limit Line, Low Limit Line, Pass/Fail detection
轨迹线	4条轨迹线,A/ B/C for Clear& Write, Peak Hold,view, Blank, Average,Min Hold, Trace math
快速储存功能	BMP档案格式,支援省墨功能(此功能必须先连上∪SB随身碟）
内部储存空间	数量	五组设定
	储存格式	设定状态、轨迹线、限制线
显示荧幕	5.6彩色LCD,支援∨GA(640×480)分辨率
操作温度	5~45°C
操作湿度	低于45°c/90%RH
AC电压输入	AC100~240V50/61Hz	自动电压调整
储存环境	-20-60°C,低于60℃/70%RH
尺寸与重量	296(W)×153(H)×105(D)mm/11.6w)x6.0(H)x4.1(D)inch,约2.2kg/49Ib

配件：

　　GSP-730

　　快速入门手册*1, 用户手册CD *1, 电源线*1

　　GRF-1300A

　　学生版实验手册, 电源点文件和远程控制软件CD, 射频线*3, 天线 *1, N-SMA 转接头, 电源线*1

　　USG 系列射频信号产生器

　　Option

　　教师版实验手册

　　免费下载

　　计算机远程控制软件

订购信息：

　　GSP-730 3GHz 频谱分析仪

　　GRF-1300A 射频通信培训系统

　　USG-系列射频信号发生器
