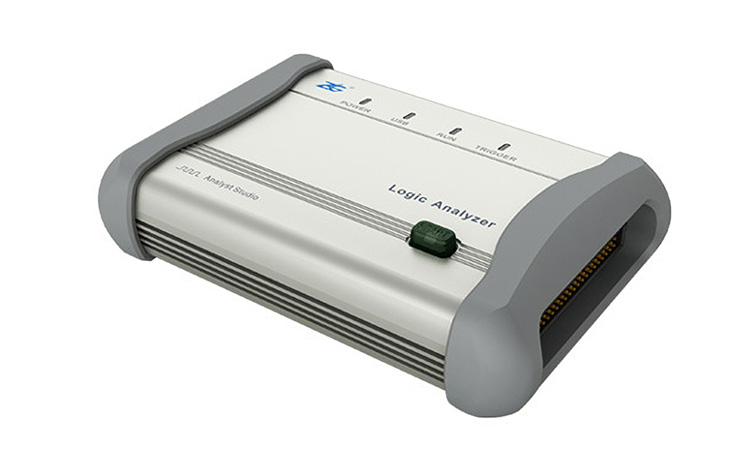

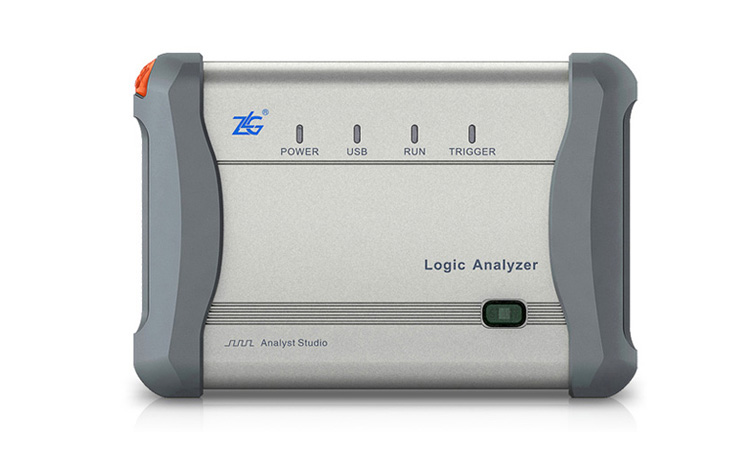

深存储逻辑分析仪
定时采样率：100MHz-200MHz
状态采样率：30MHz-80MHz
支持压缩储存
存储容量：32M-2G
可供1M-64M的存储深度
支持外部触发输入输
深度存储逻辑仪有用大容量的存储深度

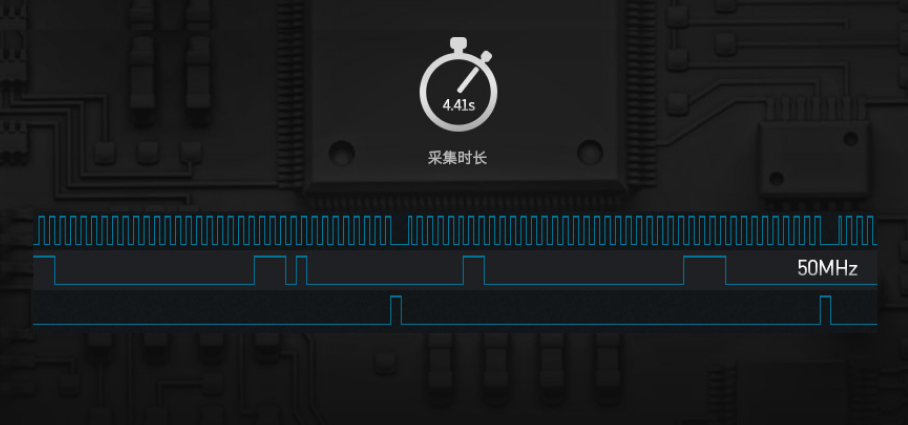

其存储深度全面升级，支持通道复用，最高达256Mpts/通道，配合内置无损压缩算法，海量存储，记录无忧。实测50MHz的高速SPI Flash传输数据包，采集时间长达4.41s，再也不会受限于存储深度而不能捕获全部兴趣波形。

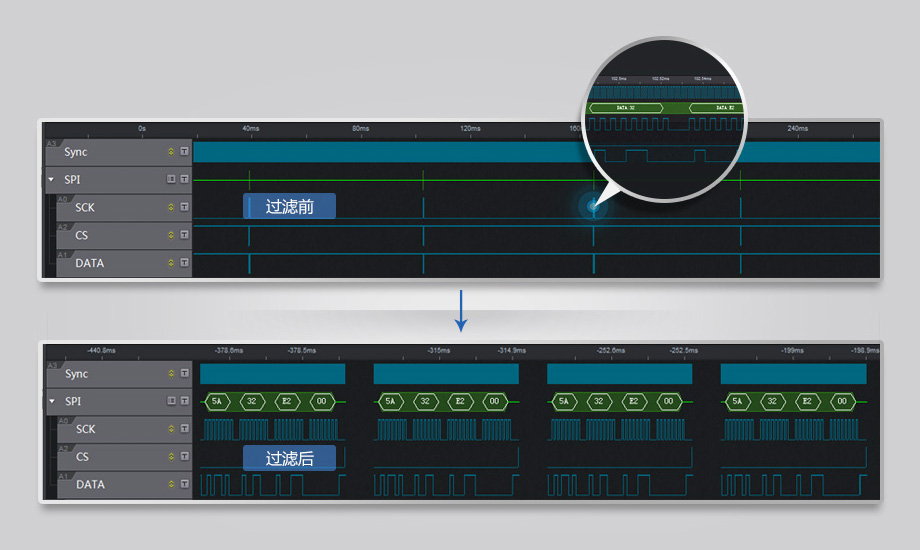

深度存储逻辑仪可智能过滤
分段存储及条件存储，智能记录，实时过滤冗余数据、存储有效信息，极大的提高调试分析效率。
产品系列 | 深存储逻辑分析仪 | |||||||
产品型号 | LA2832A plus | LA2832A | LA2532A | LA2232A | LA1832A plus | LA1832A | LA1532A | LA1232A |
存储容量（bits） | 2G | 1G | 512M | 256M | 2G | 1G | 256M | 32M |
存储深度（bits/CH） | 64M | 32M | 16M | 8M | 64M | 32M | 8M | 1M |
高速定时采样率 | -- | -- | -- | -- | -- | -- | -- | -- |
分段存储（段数） | 65536 | 32768 | 16384 | 8192 | 65536 | 32768 | 8192 | 4096 |
最大定时采样率 | 200MHz | 200MHz | 200MHz | 200MHz | 100MHz | 100MHz | 100MHz | 100MHz |
最大状态采样率 | 80MHz | 80MHz | 80MHz | 80MHz | 30MHz | 30MHz | 30MHz | 30MHz |
频宽 | 80MHz | 80MHz | 80MHz | 80MHz | 30MHz | 30MHz | 30MHz | 30MHz |
输入通道 | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH | 32CH |
记录模式 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
通道复用 | 32CH/16CH/8CH | |||||||
压缩存储 | 支持 | |||||||
频率计 | 支持32路 | |||||||
逻辑笔 | 支持32路 | |||||||
外部触发 | 支持触发输出、输入 | |||||||
输入范围 | -30V～+30V | |||||||
探头参数 | 1MΩ/15pF | |||||||
门限电压 | -6～+6V | |||||||
供电电源 | DC 5V@1A（内正外负） | |||||||
