周立功PA6000H功率分析仪

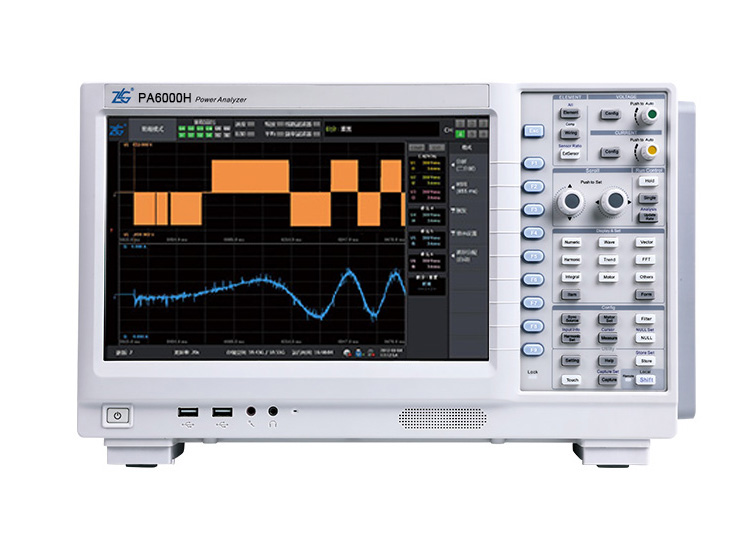

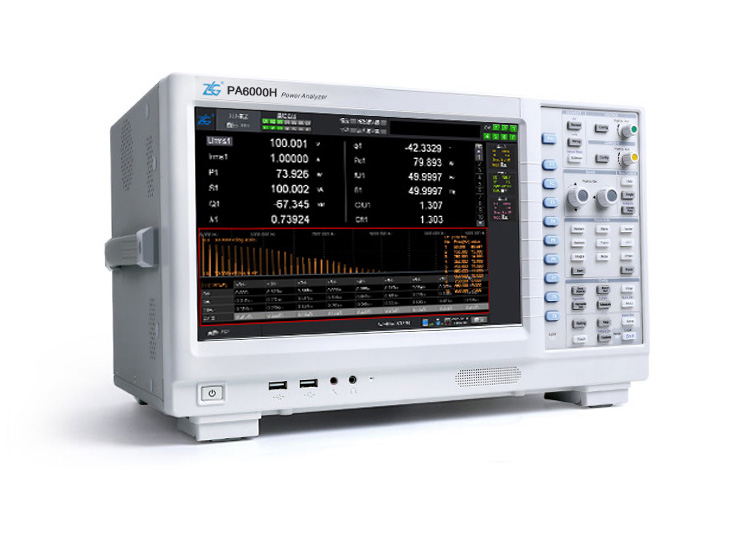

　PA6000H 高精度功率分析仪

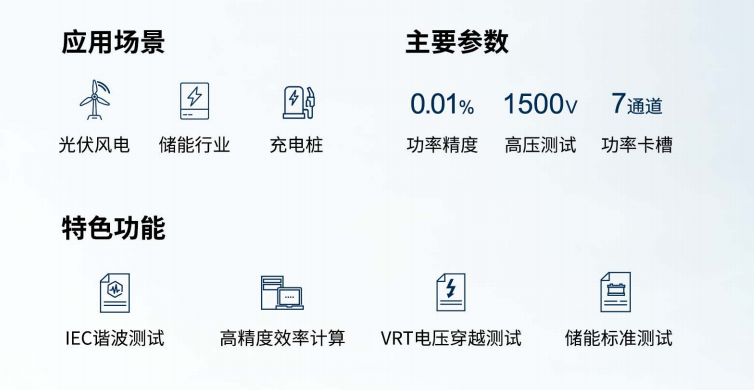

在全球“碳达峰”和“碳中和”的目标下，新能源发电、充电桩、储能等行业迎来快速发展。ZLG 致远电子瞩目能源结构升级，针对新能源行业的最新测试需求在 PA6000H 功率分析仪中持续开发前瞻性测试功能。

PA6000H 在传统功率分析仪高精度测量的基础上进一步支持高低电压穿越测试、储能逆变器谐波检测等行业前沿标准测试，帮助工程师高效专业的完成产品研发与测试。

0.01% 认证级功率测量精度

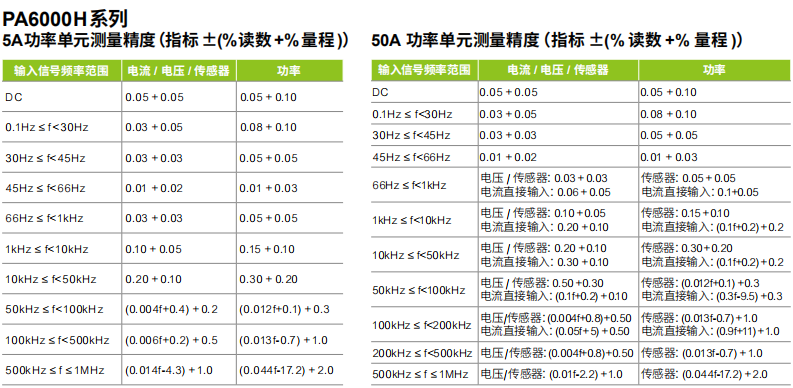

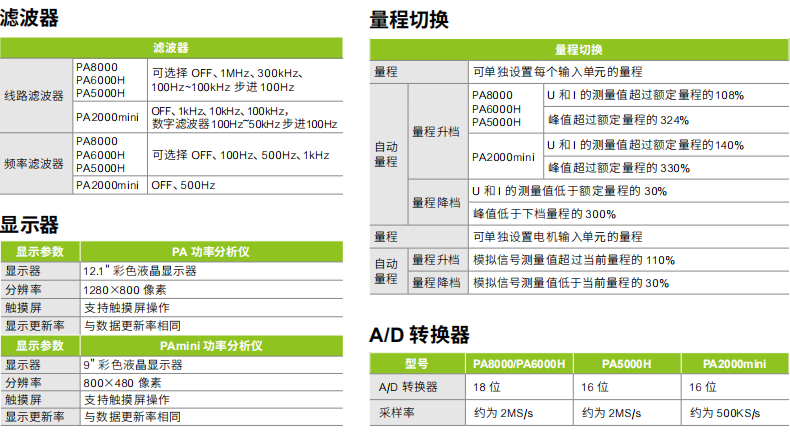

PA6000H 全新采用18位ADC，可提 供 0.01% 级功率测量精度。搭配大规模的 FPGA 阵列架构与高速PCIE 总线可实现高精度数据的高速计算与传输。

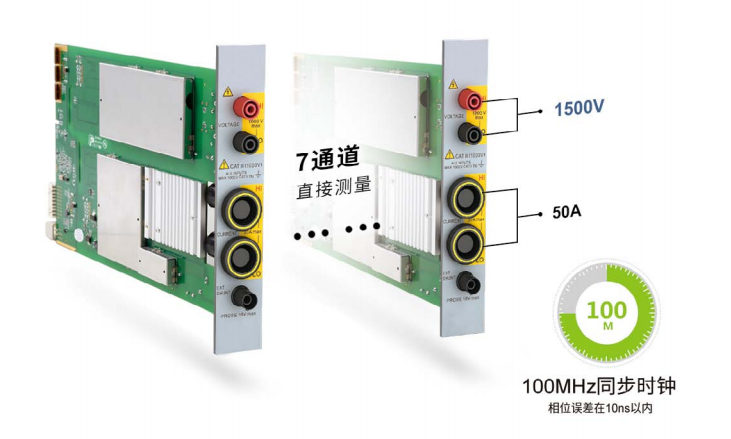

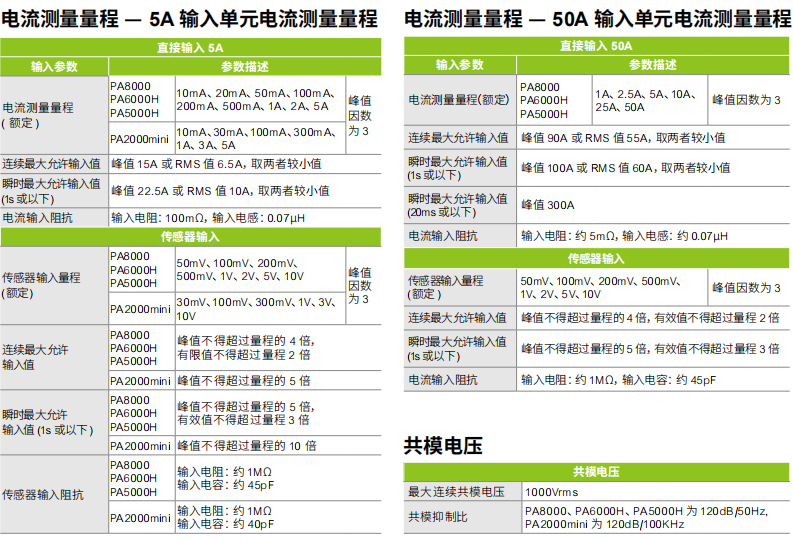

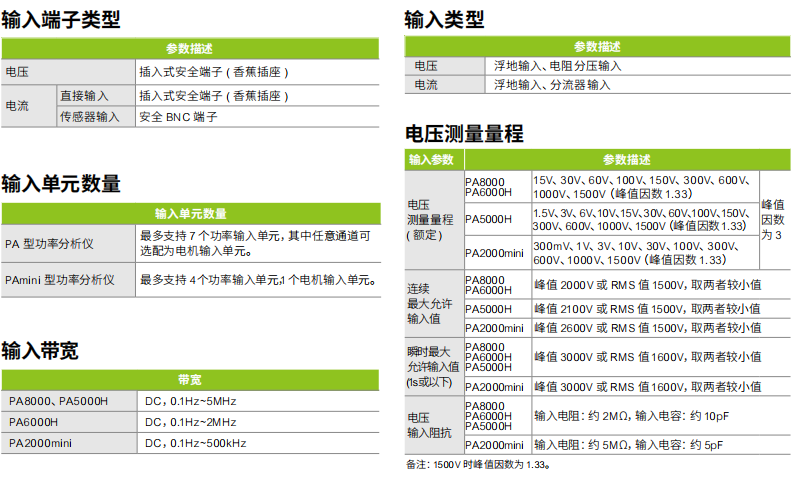

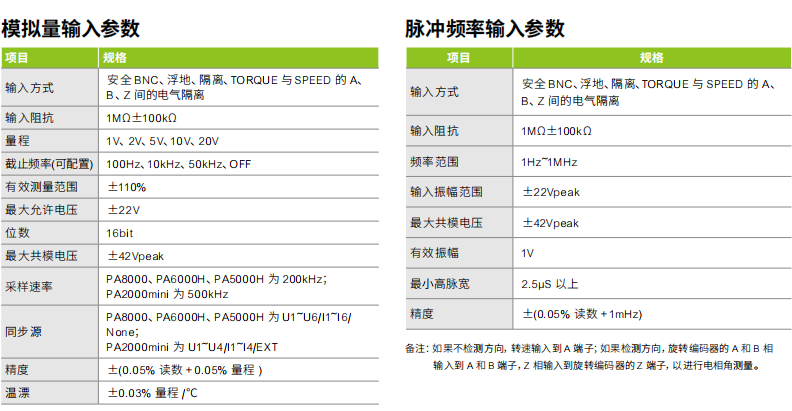

最多 1500V/50A*7 通道直接测量

随着光伏逆变器等设备的功率提升，多通道同步测试的需求逐渐增加，PA6000H 最多可支持7 组功率通道的同步测试。同时面对更复杂的测试需求，PA6000H 最高可支持 128 台机器并机测试。

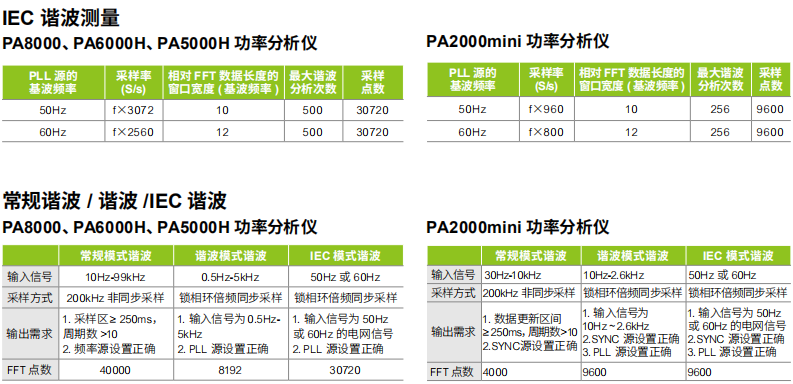

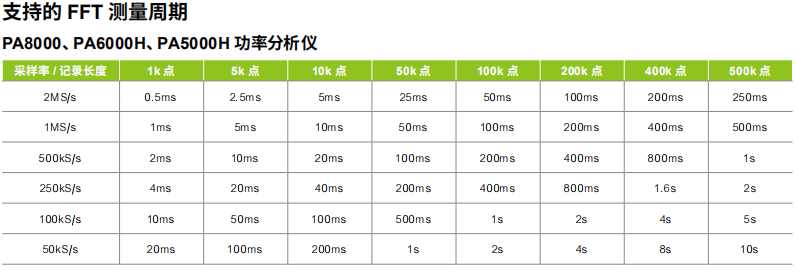

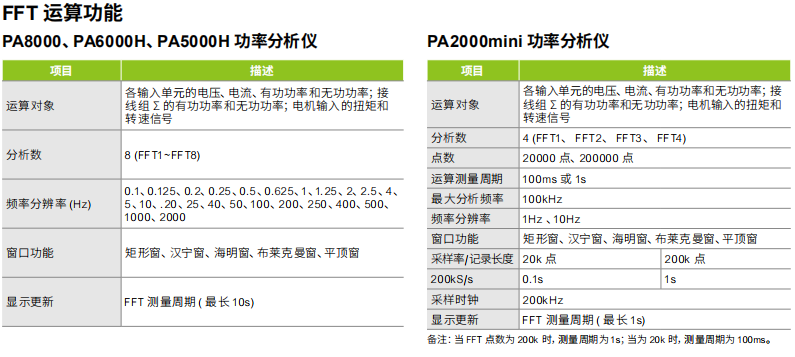

IEC 谐波测试

IEC61000-4-7是电力系统及并网设备的谐波、间谐波测量方法和测量仪器技术标准，是国际电能质量测量标准中能准确测量电网谐波的唯一标准。可以根据标准中的谐波限值标准分析测量对象的谐波含量是否超标。

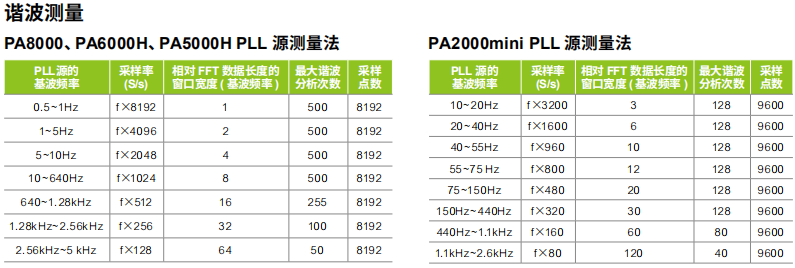

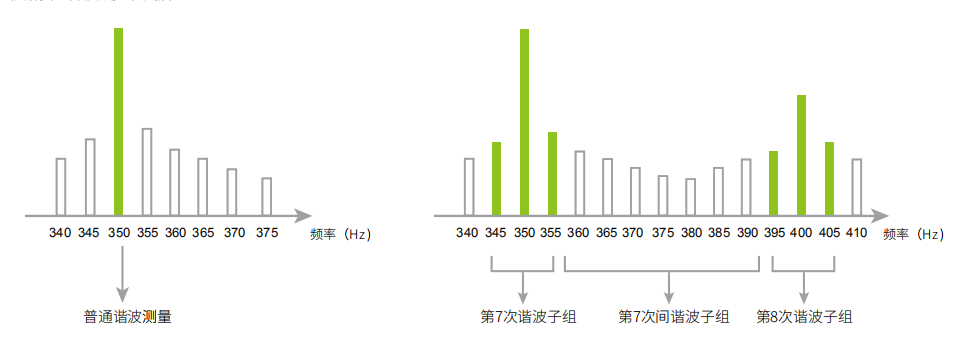

PA6000H 标配 IEC 谐波模式，能够准确识别并计算子组成分，谐波分析次数高达 500 次，可以为逆变、充电桩等设备提供精准谐波测试数据。

光伏风电行业

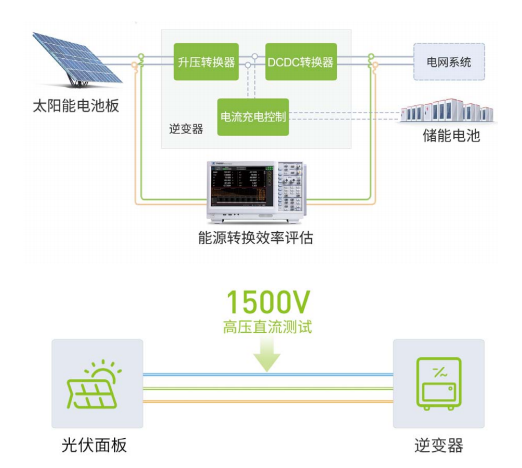

PA6000H功率分析仪配备7 通道功率卡槽，不仅能满足光伏逆变器、风力变流器的高精度功率、谐波、效率测试，还能满足光伏行业特有的1500V 高压直流测试。除此之外，PA6000H 面向光伏风电行业推出的 VRT 电压穿越测试软件可以帮助工程师快速完成高 / 低电压穿越测试

整机效率测试

光伏逆变器、风力变流器的工作效率直接反映了其能量转换的能力，是其核心指标。

PA6000H 全新采用18 位ADC，可提供 0.01% 级功率测量精度。100MHz 同步时钟可将整机 7 通道相位误差控制在 10ns 以内， 为整机效率测试提供可靠支持。

　VRT 电压穿越测试软件

数据采集

　　VRT 电压穿越测试软件提供对低电压穿越异常的模拟测试，通过连接 PA 功率分析仪实时采集电压数据，当监控 电压数据发生异常变化时，能够直观快速定位发现问题。

　　· 波形实时滚动记录

　　· 3000s 长时间波形记录

数据分析

　　VRT 内置丰富测量功能，搭配灵活的光标功能可以助力 工程师们快速进行波形数据的二次分析。

　　· 200 余项波形测试项选择

　　· 灵活光标调用

　　· 丰富测量功能

　　· 任意波形拖拽合并

数据储存

　　VRT 支持多种标准格式导出，提供用户测试测量数据。

　　· 工程文件：配置和测量数据保存为工程文件，支持测量过程工程文件导入和导出;

　　· 数据文件：自由导出光标区间内的波形数据到CSV文件;

　　· 屏幕截图：Capture 截取完整视图界面。

　储能行业

PA6000H 功率分析仪针对储能逆变器最新国标中的谐波检测要求开发自动化测试插件，可实现谐波、间谐波的快速标准化 测试。此外，PA6000H 配备的积分功能可以充分满足储能行业的电池充放电测试。

GB_T34133 储能逆变器检测标准

　　储能逆变器的测试标准相比光伏逆变器更加复杂，除了相同的谐波检测和间谐波检测要求，还必须对谐波、间谐波的测试值按照时间进行 10 分钟的统计运算。ZLG 致远电子基于 PA6000H 针对 GB_T34133 的谐波测试标准专门研发测试插件，可对按标准对谐波、间谐波进行一键测试

充放电过程记录

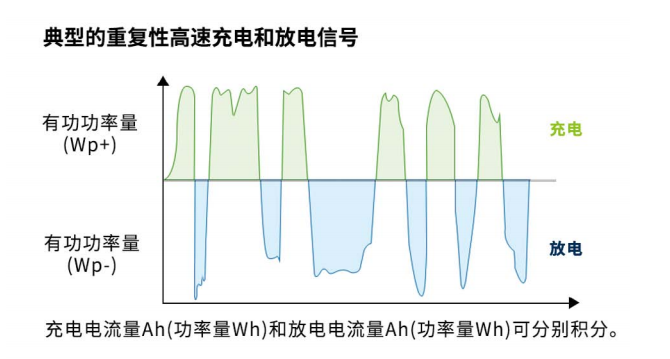

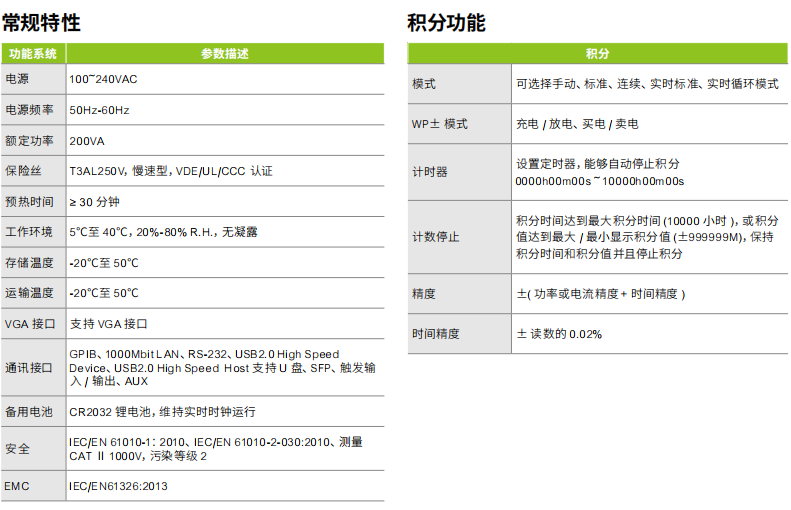

　　PA6000H 功率分析仪可通过积分功能对电池的充电过程进行记录评估，能以高采样率捕获顺势正值与负值，分别 进行积分运算。

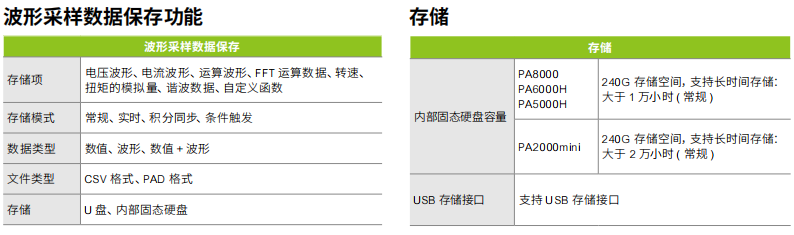

充放电数据存储

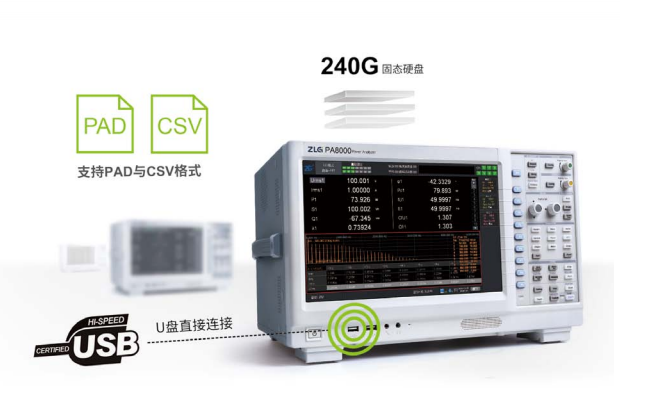

　　PA6000H 功率分析仪拥有高达 240G 的固态硬盘可以海量存储数据，用户更可以直接连接 U 盘将想要的数据全部储存，PAD 与 CSV 格式多样支持、存储时间随意控制，让存储再也不是难题。

　　充电桩行业

充电桩效率测量

　　充电桩行业目前主要细分为直流桩与交流桩，交流充电桩体积较小，只提供电力输出。直流充电桩，输出的电压和电流可调范围大，因此可以实现电动汽车快速充电。

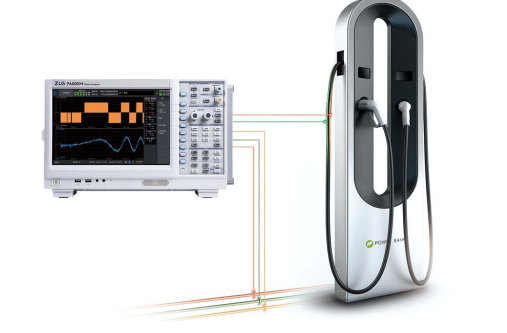

　　PA6000H 功率分析仪提供了 7 个功率输入板卡，可支持充电桩输入与输出的同步测量。并且，所有的功率输入模块具有相同的100MHz 同步时钟，可保证功率、效率的测量精度。

充电桩输出电能要求

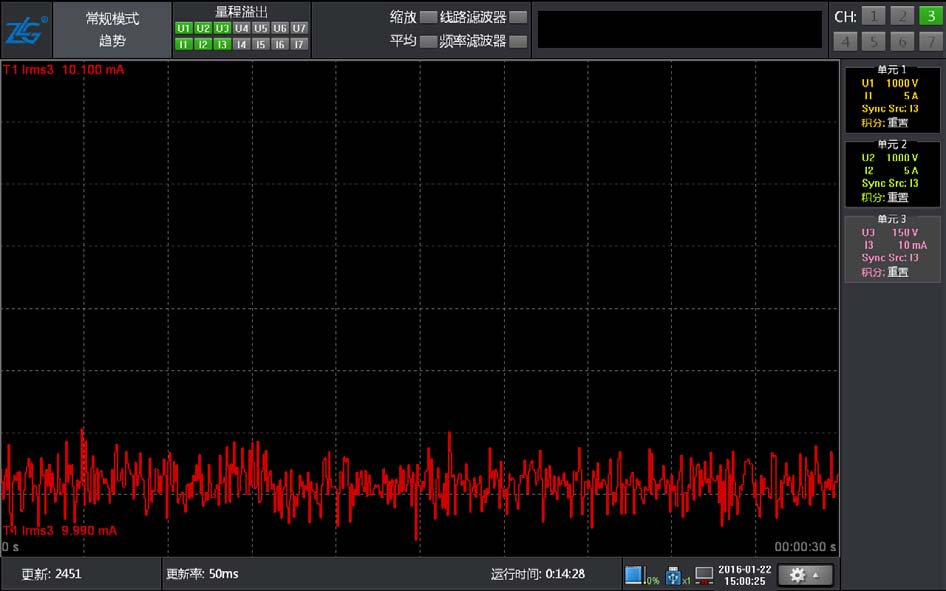

　　在恒压下充电桩的电压输出误差不应超过 ±0.5%，当电流输出不大于 30A 时误差不超过 ±0.3A，当电流输出大于30A 时误差不应该超过 ±1%。PA6000H 功率分析仪可通过趋势图对充电桩输出电压电流做出准确的评估。

充电桩待机功耗测量

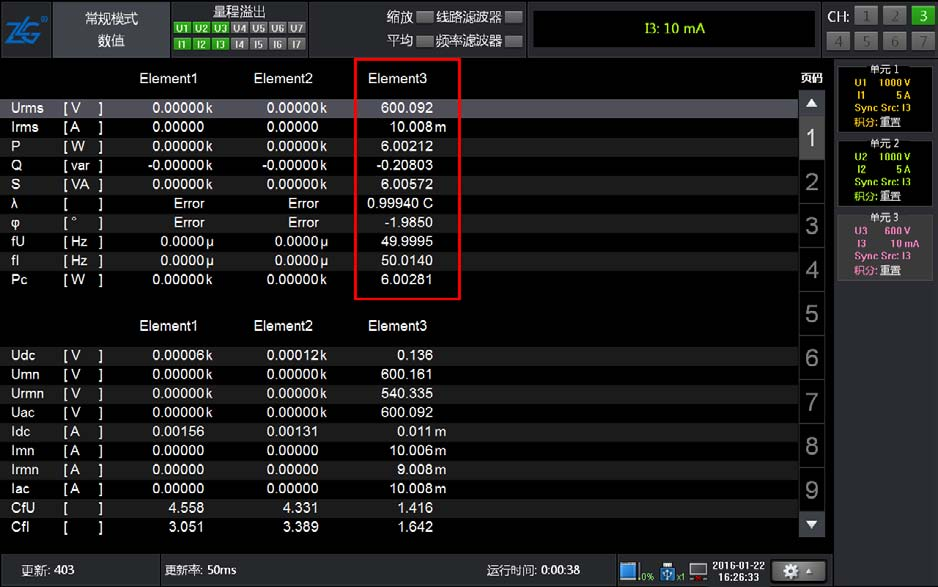

　　当充电桩处于待机状态时，其整机功耗不应大于额定输出功率的 0.15%。PA6000H 功率分析仪最小电压量程为300mV，电流量程为 10mA，对于小电流测量依然可以做到游刃有余。

充电桩输入谐波测量

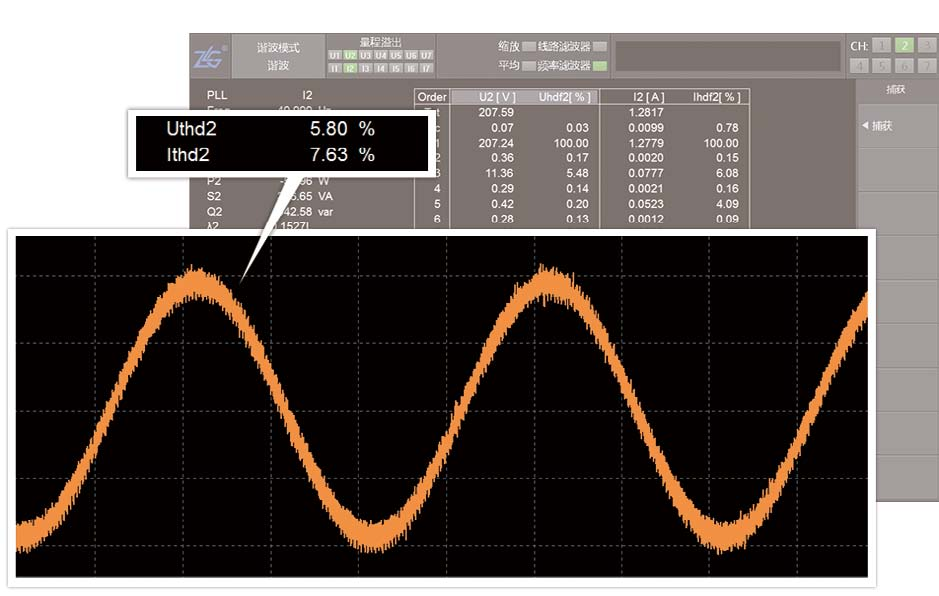

　由于充电桩输入直接连接电网，它也有可能直接向电网反向输入大量谐波，在 2015 年充电桩新标准中规定，当输出功率为额定功率的 50% ～ 100% 时，充电桩总谐波电流含有率不应大于 8%。PA6000H 功率分析仪可在谐波模式下准确对电压、电流、总谐波失真因数(THD)进行测试。
