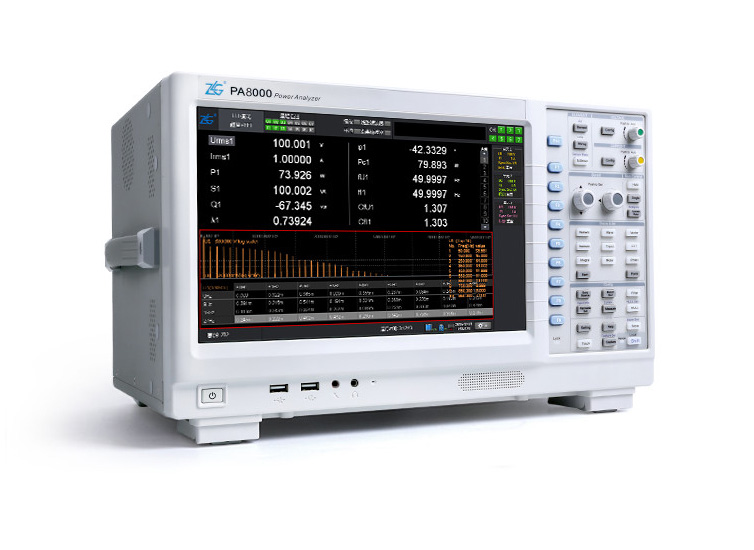

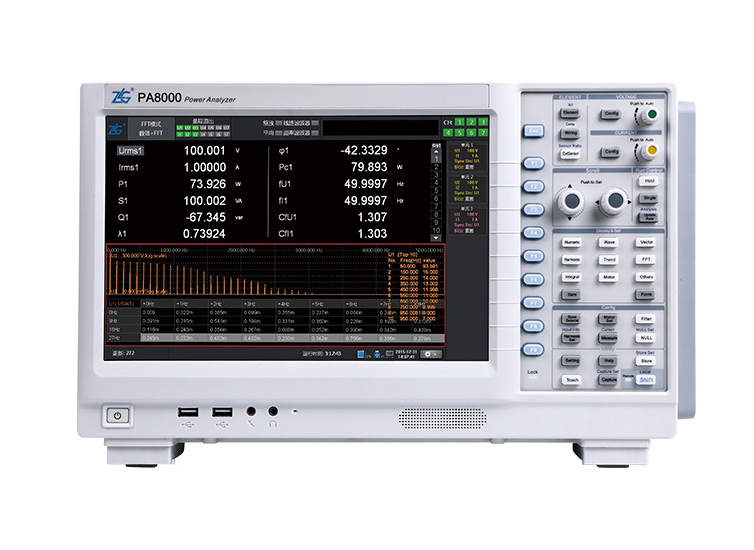

周立功PA8000功率分析仪

输入带宽：DC，0.1Hz~5MHz

采样率:2MS/s

最大连续共模电压1000Vrms

显示器12.1 寸彩色液晶

分辨率1280×800 像素

触摸屏支持触摸屏操作

显示更新与数据更新率相同

支持 USB 存储接口

积分功能模式可选择手动、标准、连续、实时标准、实时循环模式

波形采样数据保存功能存储项:电压波形、电流波形、运算波形、FFT 运算数据、

转速、扭矩的模拟量、谐波数据、自定义函数

产品描述
产品规格
配件
订购信息
下载

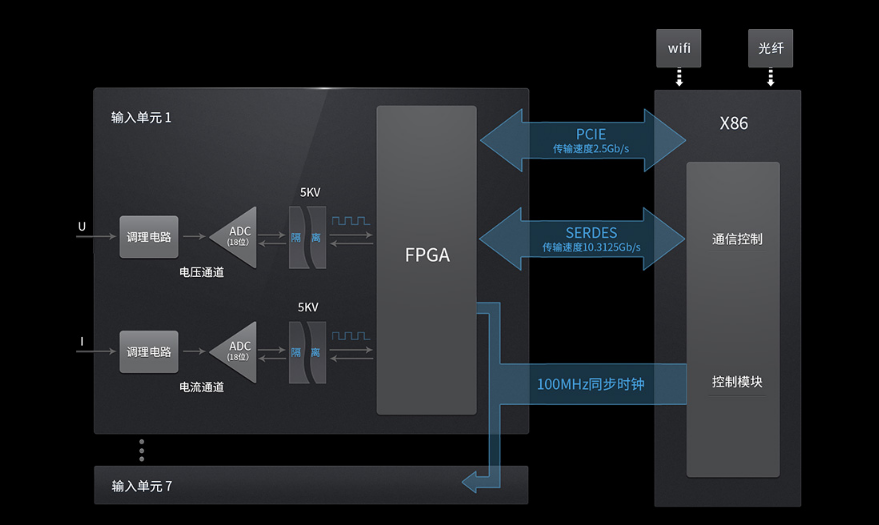

认证级功率分析仪PA8000检测认证实验室分析有效工具

0.01% 认证级功率测量精度

　　PA8000是一款认证级功率分析仪，功率精度高达0.01%、带宽高达5MHz，是逆变器、变频器与电源产品能效测量的基准，也是标准实验室认证检测的依据。

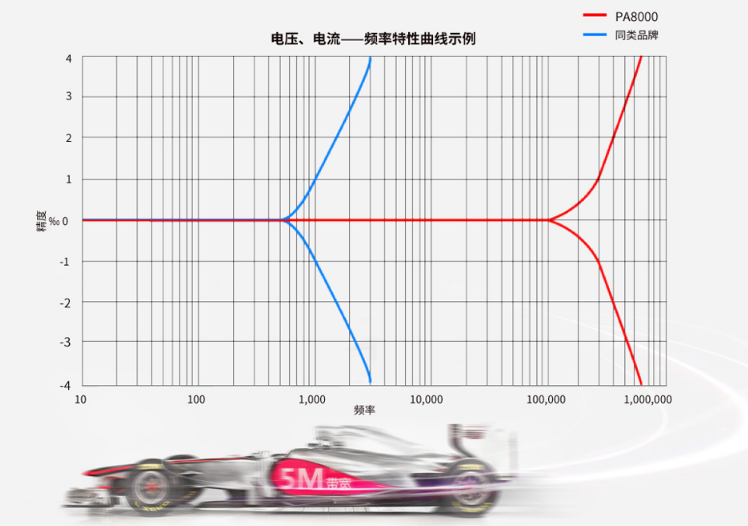

5MHz 带宽，平稳的频率特性与稳定性

　PA8000是行业内为数不多的一款具有0.01%精度，电流与电压频率带宽高达5MHz的功率分析仪，完全满足未来以SiC为代表的高速开关设备的功率测量。

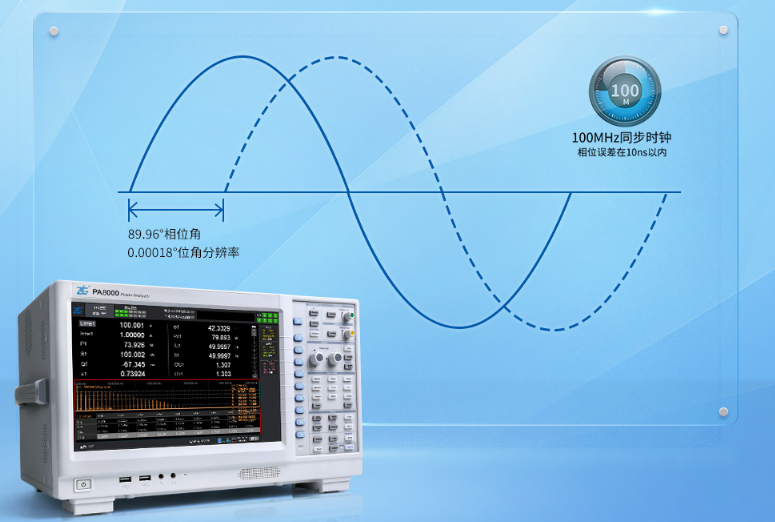

　　低功率因数下的相位测量精度

　　PA8000功率分析仪带宽为DC/0.1Hz‐5MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。

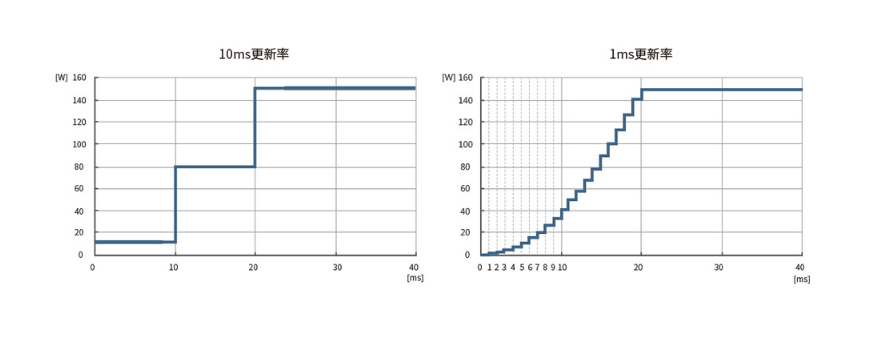

　　1ms 高速数据更新率

　　PA8000是世界上少数可以设置1ms高速数据更新率的功率分析仪。我们在PA8000的功能中加入了1ms-5ms的高速数据采集模式，1ms的数据更新率可以捕捉快速变化的瞬时信号，可以展现出波形细节。比如在电机行业中，PA8000则可以完全测量出电机的启动波形，可以为用户提供评估电机的重要依据。

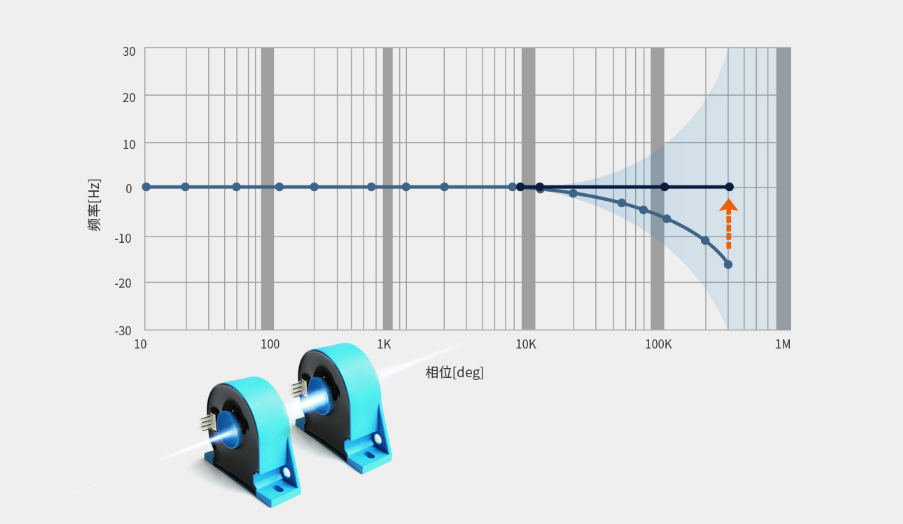

电流传感器相位补偿功能

　　在使用电流传感器作为输入时，由于传感器本身存在的延时，会增加电压电流的相位误差，PA8000的相位补偿功能则可以修正传感器带来的相位误差，能够提升高频及低功率因数下的功率测量精度，从而保证整体系统功率测量精度。

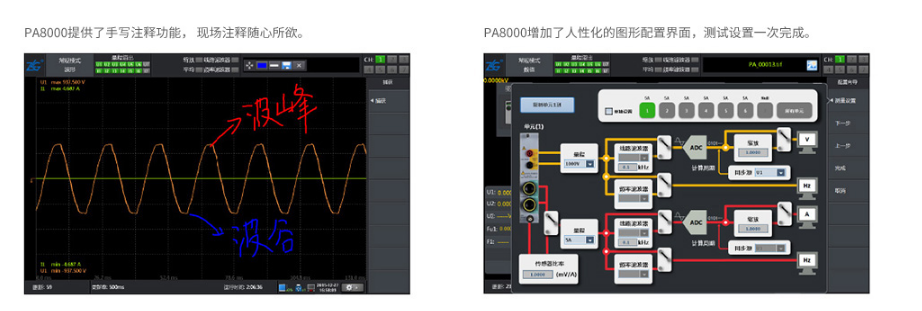

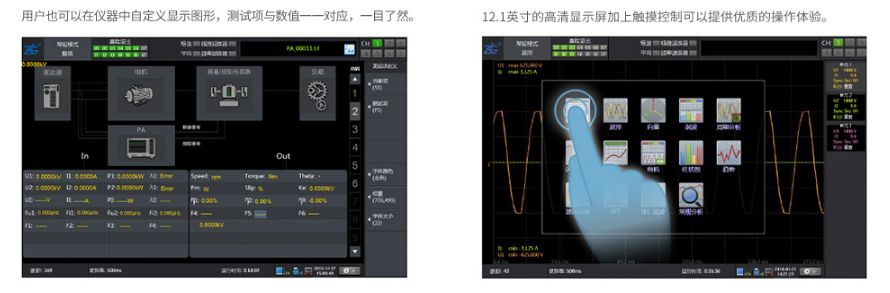

　　创新功能

快速选型：

PA8000功率分析仪

输入参数：

输入参数	参数描述
测量量程	电压	1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V
	电流	直接输入（峰值因数为 3）	5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
		传感器输入（峰值因数为 3）	50mV、100mV、200mV、500mV、1V、2V、5V、10V
连续最大允许输入值	电压	峰值 2000V 或 RMS 值 1300V，取两者较小值
	电流	直接输入	5A：峰值 15A 或 RMS 值 6.5A，取两者较小值
		传感器输入	峰值不得超过量程的 4 倍，有效值不得超过量程的2倍
瞬时最大允许输入值（≤ 1s）	电压	峰值 3000V 或 RMS 值 1500V，取两者较小值
	电流	直接输入	5A：峰值 22.5A 或 RMS 值 10A，取两者较小值
		传感器输入	峰值不得超过量程的 5 倍，有效值不得超过量程的3倍

输入参数	PA8000
输入带宽	DC，0.1Hz~5MHz
采样率	2MS/s
最大连续共模电压	1000Vrms

精度：

输入信号频率范围	PA8000
输入信号频率范围	电压 / 电流	功率
DC	电流：0.05+0.05 电压/ 传感器：0.05+0.05	电流：0.05+0.10 电压/ 传感器：0.05+0.10
0.1Hz ≤ f ＜ 30Hz	0.03+0.05	0.08+0.10
30Hz ≤ f ＜ 45Hz	0.03+0.03	0.05+0.05
45Hz ≤ f ＜ 66Hz	0.01+0.02	0.01+0.03
66Hz ≤ f ＜ 1KHz	0.03+0.03	0.05+0.05
1KHz ≤ f ＜ 10KHz	0.10+0.05	0.15+0.10
10KHz ≤ f ＜ 50KHz	0.20+0.10	0.30+0.20
50KHz ≤ f ＜ 100KHz	0.50 + 0.30	0.70 + 0.50
100KHz ≤ f ＜ 500KHz	(0.004f+0.8) + 0.5	(0.02f-0.3) + 1.0
500KHz ≤ f ≤ 1MHz	(0.01f-2.2) + 1.0	(0.042f-12) +2.0

功率分析仪的测量精度是在以下条件给出：温度：23±1℃；湿度：30~70%R.H.；输入信号：正弦波；共模电压：0V；预热后, 线路滤波器： OFF。λ(功率因数)： 1。峰值因数：3。预热30分钟后，f是频率。数据更新率：500ms。

显示：

显示参数	PA8000
显示器	12.1 寸彩色液晶
分辨率	1280×800 像素
触摸屏	支持触摸屏操作
显示更新	与数据更新率相同

储存：

内部固态硬盘容量	240G 存储空间，支持长时间存储：大于 1 万小时 ( 常规 )
USB 存储接口	支持 USB 存储接口

测试功能 / 测试条件：

数据更新率	从 1ms、10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择
显示更新率	与数据更新率相同
响应时间	与数据更新率相同

谐波测量（PLL同步源法）：

PLL源的基波频率	采样率（S/s）	相对FFT数据长	最大谐波分析次数	采样点数
		度的窗口宽度
		（基波频率）
0.5~1Hz	f×8192	1	500	8192
1~5Hz	f×4096	2	500	8192
5~10Hz	f×2048	4	500	8192
10~640Hz	f×1024	8	500	8192
640~1.28kHz	f×512	16	255	8192
1.28kHz~2.56kHz	f×256	32	100	8192
2.56kHz~5kHz	f×128	64	50	8192

电机功能-模拟量输入参数:

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
量程	1V、2V、5V、10V、20V
截止频率（可配置）	100Hz，10kHz，50kHz，OFF
有效测量范围	±110%
最大允许电压	±22V
最大共模电压	±42Vpeak
位数	16bit
采样速率	200kHz
同步源	U1~U6/I1~I6/EXT
精度	±(0.05% 读数 + 0.05% 量程)
温漂	±0.03% 量程/℃

电机功能-脉冲频率输入参数

输入方式	安全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离
输入阻抗	1MΩ±100kΩ
频率范围	1Hz~1MHz
输入振幅范围	±22Vpeak
最大共模电压	±42Vpeak
有效振幅	1V
最小高脉宽	2.5μS以上
精度	±(0.05% 读数 + 1mHz)

FFT 运算功能：

PA8000
采样率 / 记录长度	1k 点	5k 点	10k 点	50k 点	100k 点	200k 点	400k 点	500k 点
2MS/s	0.5ms	2.5ms	5ms	25ms	50ms	100ms	200ms	250ms
1MS/s	1ms	5ms	10ms	50ms	100ms	200ms	400ms	500ms
500kS/s	2ms	10ms	20ms	100ms	200ms	400ms	800ms	1s
250kS/s	4ms	20ms	40ms	200ms	400ms	800ms	1.6s	2s
100kS/s	10ms	50ms	100ms	500ms	1s	2s	4s	5s
50kS/s	20ms	100ms	200ms	1s	2s	4s	8s	10s

波形采样数据保存功能：

存储项	电压波形、电流波形、运算波形、FFT 运算数据、转速、扭矩的模拟量、谐波数据、自定义函数
储存模式	常规、实时、积分同步、条件触发
数据类型	数值、波形、数值 + 波形
文件类型	CSV 格式、PAD 格式
存储	内部电子盘、U 盘

积分功能：

模式	可选择手动、标准、连续、实时标准、实时循环模式
WP± 模式	充电/ 放电、买电/ 卖电
计时器	设置定时器，能够自动停止积分。0000h00m00s~10000h00m00s
计数停止	积分时间达到最大积分时间(10000 小时)，或积分值达到最大/ 最小显示积分值(±999999M)，保持积分时间和积分值并且停止积分
精度	±( 功率或电流精度 + 时间精度 )
时间精度	± 读数的 0.02%

配件：

标配件（标配）
配件名称	描述
国际电源线	供电使用
产品售后服务承诺书	服务承诺书
产品校准证书	校准证书
产品入门手册	入门手册
光盘	产品相关电子版资料
合格证	合格证
干燥剂	干燥剂

测试连接头（选配）
TA1000	TA1002B	TA1002R	TA1003R	TA1003B	TA1004	TA1005

MC Φ6mm 香蕉插头，带有卡扣锁紧装置和压接端	MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，黑色	MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，红色	MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，红色	MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，黑色	MC 安全BNC公头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V	MC 安全BNC母头香蕉插座转换头，具有Φ4mm安全型插座。额定电压1000V

更多配件请点击右侧即时沟通，咨询我司业务人员，为您提供满意的解决方案。

订购信息：

　　全系列选型对比表

认证级	产品	功率精度	带宽	采样率	通道数	电压、电流值	谐波次数	存储容量
认证级	PA8000	0.01%	DC/0.1Hz-5MHz	2MS/s	7个功率通道其中可以任意选配电机通道	1500V（峰值因数1.33） 5A/50A	500次	240G
企业级高精度	PA6000H	0.01%	DC/0.1Hz-2MHz	2MS/s	7个功率通道其中可以任意选配电机通道	1500V（峰值因数1.33） 5A/50A	500次	240G
企业级高带宽	PA5000H	0.05%	DC/0.1Hz-5MHz	2MS/s	7个功率通道其中可以任意选配电机通道	1500V（峰值因数1.33） 5A/50A	500次	240G
便携式	PA2000mini	0.05%	DC/0.1Hz-500KHz	500KS/s	4个功率通道可额外选配一个电机通道可加配电池组件	1500V（峰值因数1.33） 5A	256次	240G
