可编程单通道直流电源PSB-1000系列

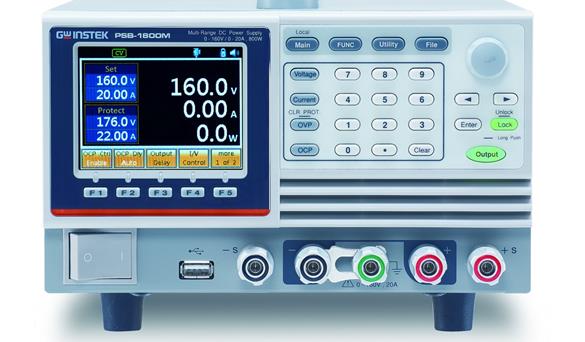

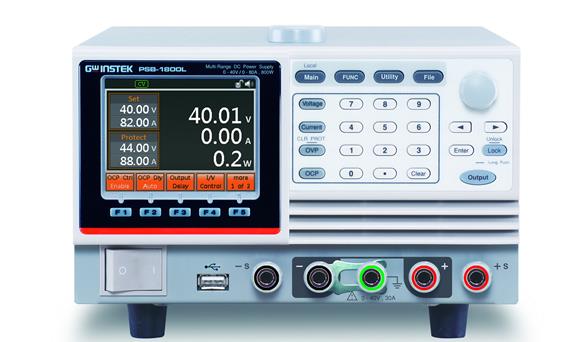

LCD显示和友善的菜单功能界面

　额定电压：40V/160V，额定输出功率：400W/800W

　多量程(V&I)操作，定功率输出

　I/V控制功能(可调斜率)适合二极管特性负载 & Surge Reducing;C.V/C.C优先;序列功能，依序输出直流波形

　自动运行输出或序列功能

　主-从操作：2台串联或4台并联

　同步操作(电压触发，Tigger In/Tigger Out信号)

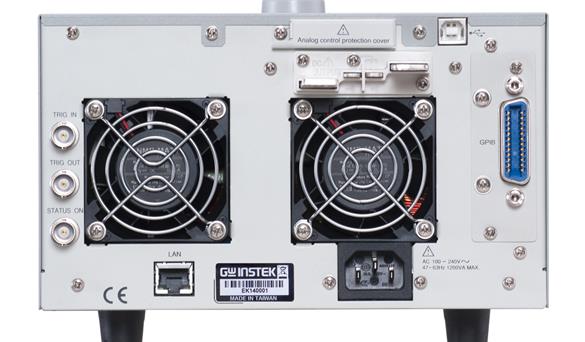

　标配接口：USB Host、LAN;选配接口：GPIB

　Interal Sense控制(禁用/前面板/后面板)功能

　LabVIEW驱动

产品描述
产品规格
配件
订购信息
下载

　　PSB-1000系列为一款多量程台式直流电源，串联2台160V机型可实现320V的电压输出，并联4台PSB-1800L可实现320A的电流输出。PSB-1000系列界面友善，通过LCD面板和菜单功能选项，无需另外查阅使用手册即可清楚的显示设定条件及测量结果。运用功能键、数字键和快速键可以轻松完成相关设定。其前端子30A的输出能力能更好的满足实验室及科学研发单位使用。

　　PSB-1000系列不仅提供友善的菜单功能界面，内置功能更适合产业应用。机型提供前后面板端子输出，方便研发人员操作。面板采用菜单式功能选项，可以让使用者很快熟悉和操作PSB-1000系列，非常适合复杂功能设定需求的现场工程人员及研发人员。

　　开机组态设定(Power On Configuration)可以让使用者将已编辑好的序列输出(SEQ)设定为开机自动执行。针对有序列电源输出应用需求的生产线，省去每次开机时需重新设定序列电源的人工时间。

　　电压触发可以让使用者为上升电平和下降电平设置脉冲信号。通过BNC接口提供工作电压的输出时间，VOLT TRIG可用于自动化测试系统(ATS)。Output Delay功能分别设定多组PSB-1000系列的输出开启及输出关闭时间，实现时序电源输出应用。

　　PSB-1000系列多量程的输出能力，提供四倍定功率输出满足客户灵活的使用需求。

快速选型：

快速选型

型号	电流	电压	功率	功能	标配接口
PSB-1400L	40A	40V	400W	开关	USB/LAN
PSB-1400M	10A	160V	400W	开关	USB/LAN
PSB-1800L	80A	40V	800W	开关	USB/LAN
PSB-1800M	20A	160V	800W	开关	USB/LAN

详细规格
型号	PSB-1400L	PSB-1400M	PSB-1800L	PSB-1800M
额定输出
输出电压(V)	0~40	0~160	0~40	0~160
输出电流(A)	0~40	0~10	0~80	0~20
输出功率(W)	400W	400W	800W	800W
调节率(CV)
负载调节率(mV)	25	85	25	85
电压调节率(mV)	23	83	23	83
调节率(CC)
负载调节率(mA)	45	15	85	25
电压调节率(mA)	45	15	85	25
纹波&噪声(噪声带宽20MHz ; 纹波带宽1MHz)
CV p-p	60	60	80	80
CV rms	7	12	11	15
CC rms	80	20	160	40
编程精度
电压(mV) 0.1% +	10	50	10	50
电流(mA) 0.1% +	20	10	40	20
测量精度
电压(mV) 0.1% +	10	50	10	50
电流(mA) 0.1% +	20	10	40	20
响应时间
上升时间(ms)	50	100	50	100
下降时间(满载)(ms)	50	150	50	150
下降时间(空载)(ms)	500	1200	500	1200
负载瞬态恢复时间(Load change from 50 to 100%)(ms)	1	1	1	1
编程分辨率(PC远程控制模式)
电压(mV)	1	3	1	3
电流(mA)	1	1	2	1
测量分辨率(PC远程控制模式)
电压(mV)	1	3	1	3
电流(mA)	1	1	2	1
串联和并联
并联	含主机最多4台
串联	含主机最多2台
保护功能
OVP(V)	4-44	5-176	4-44	5-176
OCP(A)	4-44	1-11	5-88	2-22
OHP	关闭输出	关闭输出	关闭输出	关闭输出
前面板显示精度(4位)
电压(mV) 0.1% +	20	100	20	100
电流(mA) 0.1% +	20	10	40	20
环境条件
操作温度	0˚C ~ 40˚C
存储温度	-25˚C ~ 70˚C
操作湿度	20% ~ 85% RH; 无凝结
存储湿度	小于90% RH; 无凝结
其它
模拟控制	有
接口	USB/LAN/GPIB(选配)
电源	100Vac ~ 240Vac, 50Hz ~ 60Hz, 单相
尺寸	214(W)×124(H)×350(D)mm
重量
	Approx. 5.2kg	Approx. 6.8kg	Approx. 5.2kg	Approx. 6.8kg

配件：

附件

　　CD ROM(使用手册，编程手册)×1，UL/CSA或PSE电源线(依区域)，输出端子盖，Type A-B USB线，模拟接口插头套件，底架连接线

　　选配附件

　　PSW-001 模拟远程控制接口工具包

　　PSW-002 简易IDC工具

　　PSW-003 触点清除工具

　　PSB-101 并联2台PSB-1000连接线

　　PSB-102 并联3台PSB-1000连接线

　　PSB-103 并联4台PSB-1000连接线

　　PSB-104 串联2台PSB-1000连接线

　　PSB-105 GPIB卡

　　PSB-106 基础附件工具包

　　GRA-418-J 机架套件(JIS)

　　GRA-418-E 机架套件(EIA)

　　GTL-123 测试线: 1×红, 1×黑

订购信息：

　　PSB-1400L 40V / 40A / 400W

　　PSB-1400M 160V / 10A / 400W

　　PSB-1800L 40V / 80A / 800W

　　PSB-1800M 160V / 20A / 800W
