PFR-100系列(开关式)可编程单通道直流电源

 五倍定功率输出

 自然对流冷却设计(无风扇结构)

 三点记忆储存功能

 输出ON/OFF延迟时间功能

 CV, CC 优先模式

 电压/电流 斜率可调功能

 泄放电路控制

 保护功能: OVP, OCP, AC FAIL及OTP

 支援前面板和后面板输出

 内建 USB 和 RS-232/485介面. 选配: LAN+GPIB.

 网路监视与控制(PFR-100内建网络伺服器)

 外部模拟控制和监控功能、远端电压补偿侦测功能


  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载
PFR-100系列是小型高性能可编程直流电源,由于有良好的转换效率,因此采用自然对流设计。无风扇结构使操作人员可以在安静的环境中更专注于实验和测试。不会因为风扇的运转而吸入灰尘及杂物,因此,与风扇电源相比,PFR-100系列的使用寿命更长。

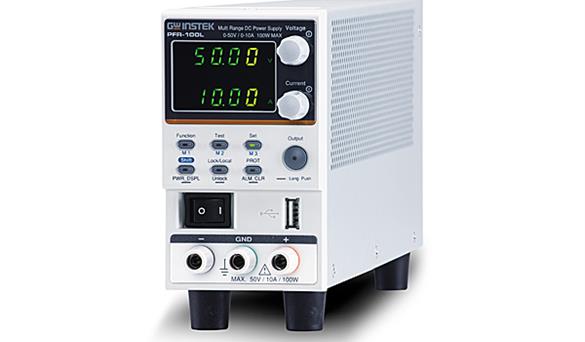

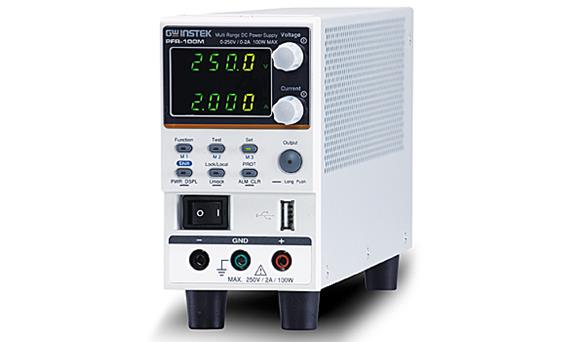

  PFR-100系列是一款具有5倍定功率的电源, 满足需要电压及电流操作范围更广的使用者, 额定100W的PFR-100提供二个型号,PFR-100L 最高输出电压达 50V(at 2A)或最大输出电流 10A(at 10V), PFR-100M 最高输出电压达250V (at 0.4A) 或最大输出电流2A(at 50V)。

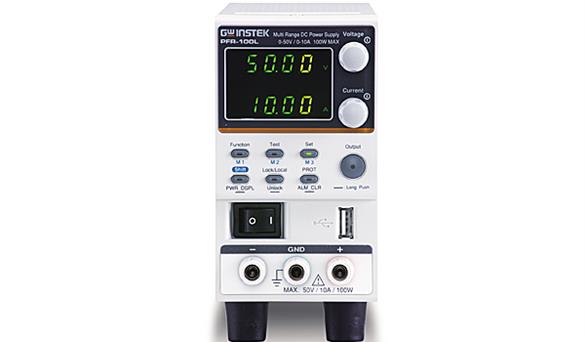

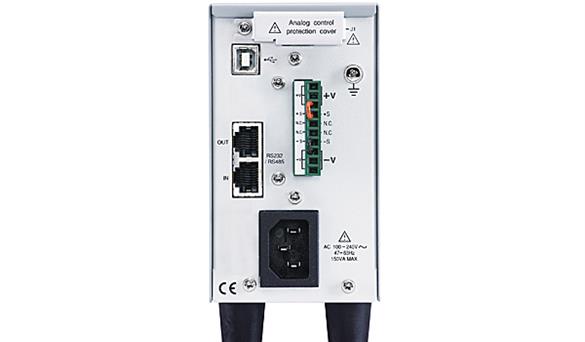

  PFR-100 系列提供前面板和后面板输出端子。前面板输出端子可以帮助用户在调整前面板功能键的同时缩短测试线更换时间。后面板输出端子便于机架安装的接线操作。3U的高度,70mm的宽度和2.5KG的重量大大提高了PFR-100系列的便携性。此外,多点模式允许用户无需使用交换机/集线器即可控制多达31台PFR-100系列,帮助用户节省设备成本。

  PFR-100的LAN接口是以太网端口。PFR-100还具有内置的Web服务器和直观的用户界面。用户通过包括Internet Explorer,Mozilla Firefox 或 Android 手机在内的通用浏览器, 可以随时随地监控 PFR-100 的测试和测量。用户不但可以通过互联网远程监控 PFR-100,还可以远程观家和调整实验室的 PFR-100,PFR-100 系列可以监测输出状态, 包括OVP,OCP,UVL;并可检查系统信息,例如本机的序列号,固件版本和互联网设置。用户可以远程调整PFR-100设置,包括输出电压/电流,电压/电流的斜率,泄放电路控制,OCP,输出电压的延迟时间和蜂鸣器设置。

  PFR-100系列提供特殊功能以满足不同负载特性的测试要求。CC优先模式可应用于具有二极管特性的DUT,以防止DUT受到浪涌电流的损害。电压的缓慢上升时间也可以保护坡测器件免受浪涌电流,特别是对于容性负载的测试。启动泄放电路控制(Bleeder circuit control)当电源关闭或断开负截时,泄放电阻将消耗滤波电容中的电量。 若没有泄放电阻,电源的滤波电容可能仍带电,造成潜在危险,在自动测试系统中,泄放电阻可让PFR-100快速放电回复到预备状态等待下一次的执行。

快速选型:
快速选型

型号

电流

电压

功率

前后面板输出

标配接口

PFR-100L

10A

50V

100W

YES

USB/RS232

PFR-100M

2A

250V

100W

YES

USB/RS232





详细规格

型号

PFR-100L

PFR-100M

输出容量

额定电压

50V

250V

额定电流

10A

2A

额定功率

100W

100W

定电压模式(CV)

负载调节率 (*2)

10mV

33mV

电源调节率 (*1)

3mV

5mV

Regulation(CC)

负载调节率 (*9)

10mA

3.2mA

电源调节率 (*1)

8mA

1.2mA

输出涟波及杂讯(*3)

Vp-p (*4)

50mV

150mV

Vr.m.s.(*5)

4mV

15mV

A r.m.s.

10mA

2mA

程控精确度

电压0.1% of setting +

40mV

200mV

电流0.2% of setting +

20mA

2mA

量测精确度

电压0.1% of reading +

40mV

200mV

电流0.2% of reading +

20mA

2mA

反应时间

上升时间 (*6)Rated load

50ms

200ms

下降时间 (*7)Rated load

100ms

300ms

No load

500ms

3000ms

负载变动回复时间 (*8)

1.5ms

2ms

程控解析度

电压

2mV

10mV

电流

1mA

0.1mA

量测解析度

电压

2mV

10mV

电流

1mA

0.1mA

保护

过电压 (OVP)Setting range

5 - 55V

5 - 275V

过电流 (OCP)Setting range

1~11A

0.2 - 2.2A

低电压限制 (UVL)Setting range

0 - 52.5VV

0 - 52.5V

过温度保护(OTP)Operation

Turn the output off.

低输入电源保护 (AC-FAIL)Operation

Turn the output off.

电源限制(POWER LIMIT)Operation

Turn the output off.

前面板显示, 4 位

电压0.1% of reading +

40mV

200mV

电流0.2% of reading +

20mA

2mA

环境条件

操作温度

0˚C to 40˚C

储存温度

-20˚C to 70˚C

操作湿度

20% to 80% RH; No condensation

储存湿度

20% to 85% RH; No condensation

温度系数(30分钟暖机后)

电压

100ppm/℃

电流

200ppm/℃

其它

类比控制

Yes

界面

USB, RS-232/ RS-485; Factory option: LAN/ GPIB

电源输入

85 ~ 265VAC, 47~63Hz, single pahse

尺寸& 重量

70(W) × 124(H) × 300(D) mm; Approx. 3kg

配件:

  标准配件

  CD (使用手册,程控手册) x 1,电源线x 1

  GTL-134 测线 x 1, 配件包,

  GTL-104A 测线 & PFR-001 配件组 (PFR-100L)

  GTL-105A 测线 & PFR-002 配件组(PFR-100M)

  选配 (原厂安装)

  PFR-GL LAN + GPIB界面

  选配配件

  GTL-258 GPIB线材, 2000mm

  PSU-232 RS-232 线材(DB9连接套件)

  PSU-485 RS-485 线材(DB9连接套件)

  GTL-246 USB 线材(USB 2.0 Type A- Type B线材,

  GRA-431-J-100 机架(JIS)AC 100V

  GRA-431-J-200 机架(JIS)AC 200V

  GRA-431-E-100机架(EIA)AC 100V

  GRA-431-E-200机架(EIA)AC 200V

  GTL-259 RS232 线材(DB9 to RJ45, 2M ,PFR/PSU OPT)

  GTL-260 RS485 线材(DB9 to RJ45, 2M ,PFR/PSU OPT)

  GTL-261 串联传输线(MASTER+TERMINAL, 0.5M)

  GTL-262 串联传输线(SLAVE, 0.5M)


订购信息:

PFR-100L(0~50V/ 0~10A / 100W)无风扇多量程直流电源供应器

PFR-100M(0~250V/ 0~2A / 100W)无风扇多量程直流电源供应器
