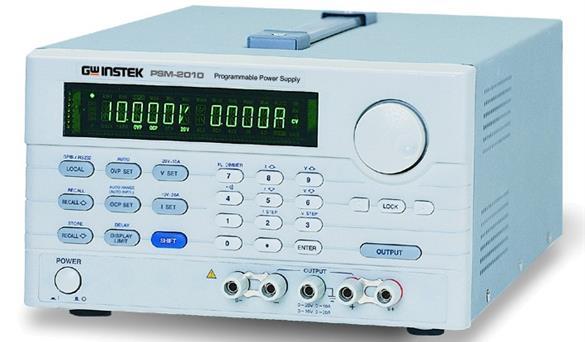

可编程单通道直流电源PSM系列

 单路双档位输出, 最大功率200W (PSM-3004:120W)

 高分辨率:1mV/1mA

 稳定和纯净的电源: 0.01% 负载/电源变动率, 350uVrms 涟波

 100组存储

 根据时间设置,自动按步运行

 安全设计:OVP、OCP&OTP;输出ON/OFF控制(OCP提供延迟设置,避免过大的开启  电流)

 自我测试和软件校正

 高对比度真空荧光显示

 前后面板提供输出端子

 标配接口:RS-232, GPIB(IEEE 488.2)

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

PSM系列是单路输出双范围,120W或200W的可编程线性直流电源。过电压、过电流、过温度保护以及On/Off控制可避免PSM电源电源及负载意外损伤。1mV/1mA的高解析度,0.01%的低变动率以及小于350μVrms的涟波和噪声。LCD面板可显示输出和设定参数让操作更方便,储存及呼叫功能和连续测量时的自动步阶都简单清楚的癣是在面板上。内建的自我检测以及校正软体可以减少维修费用。透过RS-232C或选购的GPIB介面的SCPI指令和LabVIEW驱动提供选程控制与ATE开发兼容,PSM系列电源是QA验证和研发这些高精度、高稳定度最佳的选择。

快速选型:

快速选型

型号

电流

电压

功率

功能

标配接口

PSM-2010

低档20A

8V

200W

线性

RS232/GPIB

高档10A

20V

线性

RS232/GPIB

PSM-3004

低档7A

15V

120W

线性

RS232/GPIB

高档4A

30V

线性

RS232/GPIB

PSM-6003

低档6A

30V

200W

线性

RS232/GPIB

高档3.3A

60V

线性

RS232/GPIB

详细规格


PSM-2010

PSM-3004

PSM-6003

直流输出

低档位

0~8V/20A

0~15V/7A

0~30V/6A

高档位

0~20V/10A

0~30V/4A

0~60V/3.3A

定电压模式

变动率+(输出百分比+ 偏移)

负载变动率 < 0.01% + 2mV;电压变动率 < 0.01% + 2mV

涟波&噪声

< 350 μVrms/3mVpp

< 350 μVrms/2mVpp

≦50V : < 500μVrms/3mVpp;>50V : < 1mVrms/3mVpp

定电流模式

变动率+(输出百分比+ 偏移)

负载调节率 < 0.01% + 250uA;电压调节率 < 0.01% + 250uA

涟波&噪声

< 2mArms

反应时间

电压上升时间

< 100mS

电压下降时间

< 100mS

分辨率

编辑电压

1mV

1mV

2mV

编辑电流

1mA

0.5mA

0.5mA

读回电压

0.5mV

0.5mV

1mV

读回电流

1mA

0.1mA

0.5mA

表头电压

1mV

表头电流

1mA (<10A), 10mA(>10A) 

OVP/OCP电压

10mV

OVP/OCP电流

10mA

精确度

编程电压

0.05% + 10mV

编程电流

0.2% + 10mA

读值电压

0.05% + 5mV

读值电流

0.15% + 5mA

OVP/OCP电压

0.05% + 10mV

OVP/OCP电流

0.1% + 10mA

瞬时响应


< 50μsec (当电流从满载到半载,输出电压在15mV以内)

指令处理时间


100ms

电压编程响应时间(用于电阻负载)

电压上升满载

95mS

50mS

80mS

电压上升空载

45mS

20mS

100mS

电压下降满载

30mS

45mS

30mS

电压下降空载

450mS

400mS

450mS

稳定度 (输出百分比 +偏移)

电压

0.02% + 1mV

电流

0.1% + 1mA

存储器

保存/调取

100组

温度系数( 每°C±(输出百分比 +偏移))

电压

100ppm + 3mV

电流

100ppm + 3mA

接口

标配:RS-232C ,GPIB 

电源

AC 100V/120V/220V+10%, 230V +10%~ -6%, 50/60Hz

尺寸及重量

230(宽) x 140(高) x 380(长) mm;约10 kg

配件:

操作手册X 1, 电源线X 1

测试线GTL-104*1 ; 欧规测试线 GTL-204*1

接地线GTL-201A* 1(欧规端子);取样线 GTL-202*1(欧规端子)

选配:

Opt.01:GRA-407机架装置(19“,4U)

选配附件:

GTL-232  RS-232C数据线,9针母头-9针

GTL-251  GPIB-USB-HS(高速)

订购信息:

PSM-2010 200W 单通道輸出,可程式双范围线性直流电源供应器
PSM-6003 200W 单通道輸出,可程式双范围线性直流电源供应器
PSM-3004 200W 单通道道輸出,可程式双范围线性直流电源供应器
