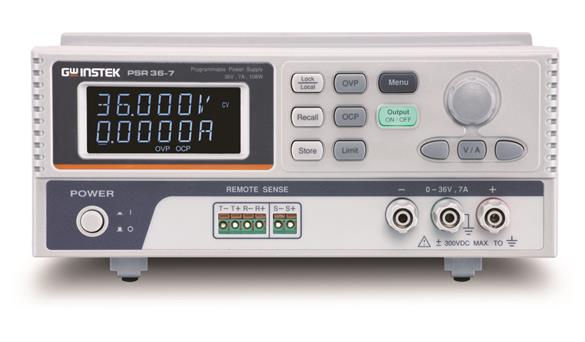

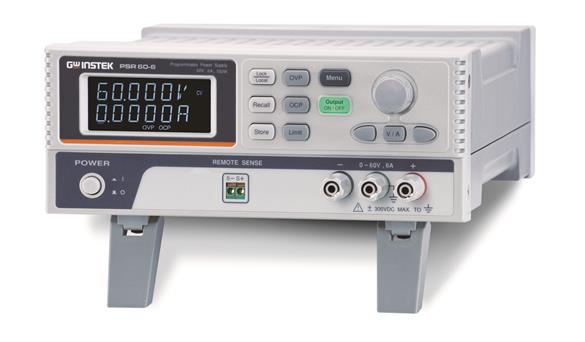

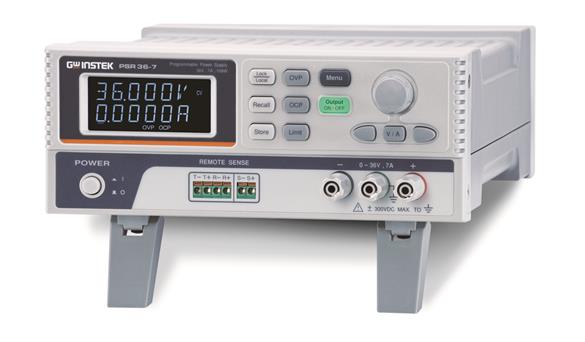

可编程单通道直流电源PSR系列

额定电压/电流/功率:36V/7A/108W(PSR 36-7)；60V/6A/150W(PSR 60-6)

低纹波低噪声特性: <0.35mVrms/2mArms；<2mVp-p(PSR 36-7)；<0.5mVrms/2mArms； <3mVp-p(PSR 60-6)

宽范围(Vxl)操作功能：(Multi-Range Operation Function)

分辨率:1mV/1mA

面板锁定功能

快速瞬态响 :<30us(PSR 36-7) <50us(PSR60-6)

主/从控制功能(串联/井联)(PSR 36-7)

序列式电源输出

远端电压侦测补偿功能

保护:过电压保护,过电流保护,过温度保护光学旋钮不仅耐用且精密控制

尺寸:2U高,符合1/2Rack,2.5公斤

产品描述
产品规格
配件
订购信息
下载

0-6(60V/6A/150W)。此系列具有传统线性电源的低噪声输出、快速暂态响应特性，同时具备开关式电源的轻量化、体积小、效率高等特性。

PSR 系列是一款宽范围操作的电源, 可让用户在额定功率内任意调整电压与电流, 此功能可让用户根据最大输出功率，自行调整电压与电流的设定，发挥百分之百的功率输出。若需要更大的电压 / 电流输出, 可以通过连接多台PSR 来扩大电压与电流的输出。 PSR36-7 最多可同时连接7台提供最大电压252V与电流49A输出。
PSR 提供序列式输出编辑功能此功能可根据用户自定义波形, 由用户任意编辑, 并设定各步骤电压上升或下降时间及电压维持的时间, 在应用上更具弹性, 如序列式电源输出,电子信号模拟测试..等

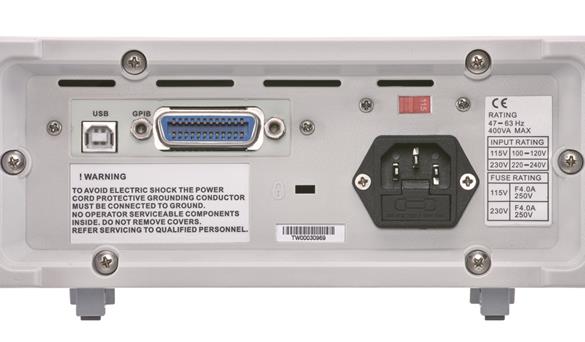

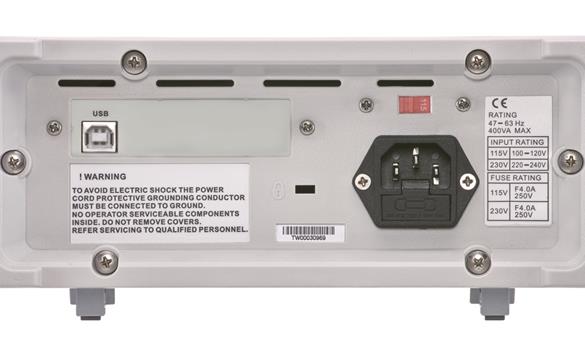

2U 高机身的 PSR 配备 USB 或 USB/GPIB 接口, 方便做远程控制其轻巧的体积与不到2.5公斤的重量方便用户提取或整合到系统中适用于工程研发、车用电子零件测量及3C电子产品驱动电源测试使用。

快速选型：

快速选型

型号	电流	电压	功率	功能	标配接口
PSR 36-7	7A	36V	108W	开关	USB/GPIB
PSR 60-6	6A	60V	150W	开关	USB/GPIB

详细规格
	PSR 36-7	PSR 60-6
额定输出
电压	0 ~ 36V	0 ~ 60V
电流	0 ~ 7A	0 ~ 6A
功率	108W	150W
定电压 (CV)
负载调节率	0.01% + 2mV	0.01% + 2mV
电源调节率	0.01% + 2mV	0.01% + 2mV
定电流(CC)
负载调节率	0.01%+ 250uA	0.01%+ 250uA
电源调节率	0.01%+ 250uA	0.01%+ 250uA
涟波& 杂讯
定电压(峰值)	2mVp-p	3mVp-p
定电压(有效值)	0.35mVrms	0.5mVrms
定电流(有效值)	2mArms	2mArms
程控精准度
电压	0.05%+10mV	0.05%+10mV
电流	0.2%+10mA	0.2%+10mA
回读精准度
电压	0.05%+5mV	0.05%+5mV
电流	0.15%+5mA	0.15%+5mA
反应时间
上升时间(满载)	<40ms	<100ms
上升时间(空载)	<20ms	<35ms
下降时间(满载)	<40ms	<50ms
下降时间(空载)	<400ms	<500ms
瞬态回复时间(负载变化从 50 到100%)	<30uSec	<50uSec
GPIB命令询问	<20ms	<20ms
程控与量测解析度 (By PC Remote Control Mode)
电压	1mV	1mV
电流	0.1mA	0.21mA
程控与量测解析度 (By Front Panel)
电压	1mV	10mV
V		1mA
程控与量测解析度 (By Analog Programming Interface)
电压	1mV	1mV
电流	0.21mA	1mA
串并联连接
并联	最多7台，包含Master	NA
串联	最多7台，包含Master	NA
保护功能
过电压保护	YES	YES
过电流保謢	YES	YES
过温度保护	YES	YES
环境特性
操作温度	0℃ to 40℃
储存温度	-40℃ to 70℃
操作湿度	Maximum relative humidity 80% for temperature up to 35℃
温度系数
电压	0.01%+3mV	0.01%+10mV
电流	0.02%+3mA	0.02%+3mA
其它
类比控制	Yes
界面	USB & GPIB
输入电源	100V - 120V (115V Range)/220V - 240V (230V Range), 47~63Hz
尺寸&重量	220(W) x 88(H) x 303.9(D)mm; Approx. 2.5kg

配件：

附件：
CD(使用手册),短路片,电源线,测试线(GTL-204A),USB线

选配：
GTL-248 GPIB Cable(2m)
GTL-251 GPIB-USB-HS (High Speed)

订购信息：

PSR 36-7(USB) PSR系列可编程直流电源
PSR 36-7(USR+GPIB) PSR系列可编程直流电源
PSR 60-6(USB) PSR系列可编程真流电源
PSR 60-6(USR+GPIB) PSR系列可编程熹流电源
