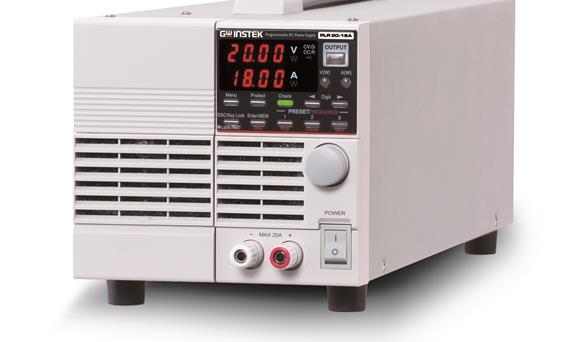

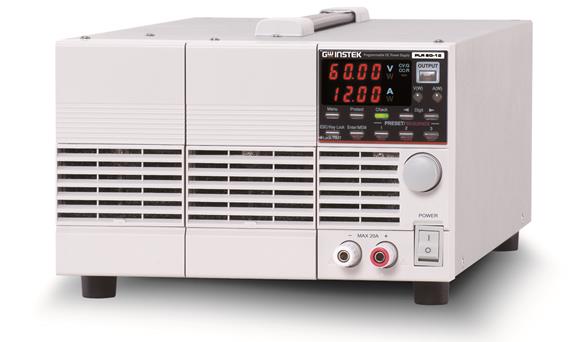

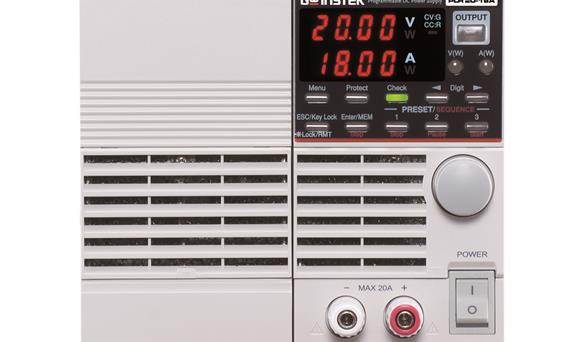

可编程单通道直流电源PLR系列（开关式）

　　额定输出电压:20V/36V/60V

　　输出功率:360W/720W

　　低纹波低噪声(0.5mVrms/10mArms)

　　快速恢复时间(100us)

　　为100-240VAC的交流输入配备功率因素校正电路

　　串行连接最多2个单元并行连接最多3个单元

　　选择电压电流的设置位数(粗调/细调)

　　面板锁定功能/3套预设功能

　　输出定时器功能(范围从1min到1000h59mins)

　　CC优先功能(防止电流冲突)

　　PC编辑的序列功能(最大步进1000 /最小步进50ms)

　　保护：OVP,UVP,OCP，遥感(终端打开)

　　外部模拟控制功能

　　PC远程界面：标准：RS-232;选配的：GPIB/USB/LAN

产品描述
产品规格
配件
订购信息
下载

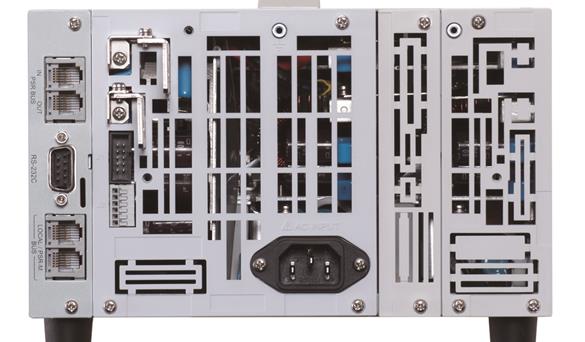

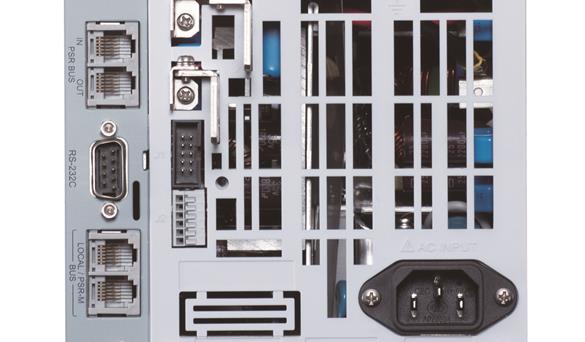

　　固纬最新推出的PLR 系列共有6 个机种，输出电压范围分别为20V/36V/60V，而输出功率分别为360W 和720W。透过外部串联或是并联的连接方式，以提高整体的输出电压或输出电流，针对同机种的机器可提供2 台串联或3 台并联。PLR 系列提供三组默认功能键可储存经常使用的电压及电流参数, 使用者可以快速的进行呼叫/储存;此外序列编程功能，可以透过计算机来执行序列参数编辑，此序列编程的参数是由一连串的电压和电流步阶组合而成, 经由RS232C(标配), LAN/USB(选配)或 GPIB/USB(选配) 接口来进行PC端序列编程数据的传输至电源供应器内部存储器，此功能经常被运用来建立标准的测试流程，以验证待测体在快速变化条件下其特性的状态。PLR 系列具有过电压及过电流保护，当保护被触发启动时，电源供应器的输出功能将被关闭，以保护待测体，另外在背板所提供的模拟监视(标配)与模拟控制(选配)功能，可用来监控或控制其电源供应器的输出。

　　PLR 系列是一种混合型的电路设计，它集成了线性式(Linear)和交换式(Switching)两者电路的架构所组合而成的。交换式(Switching)电路的优点是高功率密度，而线性电路具有低噪声,低纹波和快速的电压恢复时间等优异的特性。

PLR 系列结合线性和交换式电路的所有优点，不仅拥有小巧的尺寸、重量轻、低纹波，亦具有快速的电压恢复时间约100us。快速电压恢复时间可以让电源供应器提供较稳定的输出电压，因此适合较大负载电流变化的测试单体(DUT)来使用。PLR 系列提供启动电流优先功能来防止输出瞬间的电压及电流过冲问题，特别适合使用在LED 及二极管等负载测试。

　　PLR 系列满足各种工业外围产品相关的测试，包括半导体设备及汽车电子组件等的可靠性试验、耐久性试验和电子组件的老化试验等，以提高各终端产品的质量和可靠性。

快速选型：

快速选型

型号	电流	电压	功率	功能	标配接口
PLR 20-18	18A	20V	360W	开关	RS232
PLR 20-36	36A	20V	720W	开关	RS232
PLR 36-10	10A	36V	360W	开关	RS232
PLR 36-20	20A	36V	720W	开关	RS232
PLR 60-6	6A	60V	360W	开关	RS232
PLR 60-12	12A	60V	720W	开关	RS232

详细规格
	PLR20-18	PLR20-36	PLR36-10	PLR36-20	PLR60-6	PLR60-12
额定输出
电压	0V~20V	0V~20V	0V~36V	0V~36V	0V~60V	0V~60V
电流	0~18A	0~36A	0~10A	0~20A	0~6A	0~12A
功率	360W	720W	360W	720W	360W	720W
例（CV）
线性	3mA	3mA	3.8mA	3.8mA	5mA	5mA
负载	2mA	2mA	2.8mA	2.8mA	4mA	4mA
例（CC）
线性	5mA	5mA	5mA	5mA	5mA	5mA
负载	5mA	10mA	1mA	5mA	1mA	5mA
波&噪声（噪声带宽=20MHz；波纹带宽=1MHz）
CV P-P	30mVp-p	30mVp-p	30mVp-p	30mVp-p	30mVp-p	30mVp-p
CV rms	0.5mVrms	0.5mVrms	0.5mVrms	0.5mVrms	0.5mVrms	0.5mVrms
CC rms	10mArms	10mArms	5mArms	10mArms	5mArms	5mArms
回读精度（23℃±5℃，预热30分钟后）
电压	±（0.1%rdg+2digits)		±（0.1%rdg+2digits)		±（0.1%rdg+2digits)
电流	±（0.5%rdg+2digits)		±（0.5%rdg+2digits)		±（0.5%rdg+2digits)
功率	±（0.7%rdg+1.5F.S.)		±（0.7%rdg+1.5F.S.)		±（0.7%rdg+1.5F.S.)
设置精度（23℃±5℃，预热30分钟后）
电压	±（0.5%SETg+0.5%F.S.)		±（0.5%SETg+0.5%F.S.)		±（0.5%SETg+0.5%F.S.)
电流	±（1%SETg+1%F.S.)		±（1%SETg+1%F.S.)		±（1%SETg+1%F.S.)
响应时间
上升时间(输出电压：10%→90%FS)	50ms/50ms;无负载/额定负载		50ms/50ms;无负载/额定负载		50ms/50ms;无负载/额定负载
下降时间(全负载)(输出电压：10%→90%FS)	50ms		50ms		150ms
下降时间(无负载) (输出电压：10%→90%FS)	250ms		250ms		600ms
负载瞬时恢复时间 (负载从50到100%)	100us		100us		100us
设置分辨率
电压	10mV		10mV		10mV
电流	10mA		10mA		10mA
测量分辨率
电压	10mV		10mV		10mV
电流	10mA		10mA		10mA
串并联性能
并联操作	最多3个单元		最多3个单元		最多3个单元
串联操作	最多2个单元		最多2个单元		最多2个单元
保护功能
OVP	范围设定：10%~110%F.S.分辨率设定：最低显示分辨率的10倍当输出电压超过设定的OVP值时激活：硬件检测
OCP	范围设定： 5%~110%F.S.分辨率设定：最低显示分辨率的10倍当输出电流超过设定的OCP值时激活：软件检测
UVP	范围设定： -1V~110%F.S.分辨率设定：最低显示分辨率的10倍当输出电压低于设定的UVP值时激活：软件检测
环境条件
操作温度	0℃~40℃
存储温度	﹣20℃~60℃
操作湿度	30%~85%RH（非冷凝）
存储湿度	20%~85%RH（非冷凝）
读取回温系数
电压	±100ppm/℃
电流	±100ppm/℃
其他
功率消耗	570VA	1100VA	520VA	1050VA	510VA	1000VA
功率因数	0.99	0.99	0.99	0.99	0.99	0.99
冷却方法	强制冷却:风扇速度与内部散热片的温度成比例
电源	单相100VAC至240VAC,50HZ到60HZ
接口	RS-232C（标配）；GPIB/USB/LAN（选配）
模拟控制	可以
外形尺寸&重量	139.5（H）X 140（W）X 415.5（D）约5.2kg	139.5（H）X 210（W）X 415.5（D）约7.5kg	139.5（H）X 140（W）X 415.5（D）约5.2kg	139.5（H）X 210（W）X 415.5（D）约7.5kg	139.5（H）X 140（W）X 415.5（D）约5.2kg	139.5（H）X 210（W）X 415.5（D）约7.5kg

配件：

　　附件

　　用户手册(CD)x1,电源线x1,后置输出端盖x1,螺栓(套)x1(六角螺栓P-3x2,平垫圈x2,六角螺母x2)

　　输出接地线x1,M4小螺丝垫圈x1,M3小螺丝垫圈x1,M3大螺丝垫圈x2

　　选配附件

　　PLR-GU GPIB/USB接口卡 GTL-246 USB线(1.2m)

　　PLR-LU LAN/USB 接口卡 GTL-248 GPIB线(2.0m)

　　PLR-ARC 外部模拟控制接口卡 GTL-251 GPIB-USB-HS(高速)

　　PLR-001 并联专用排线(2-3台用) GRJ-1101 模块连接线(0.5m)

　　PLR-002 串联专用排线 GRJ-1102 模块连接线(1.5m)

　　GRA-427 机架安装附件(EIA+JIS)

订购信息：

　　PLR 20-18 (0~20V/ 0~18A / 360W) 低噪声直流电源

　　PLR 20-36 (0~20V/ 0~36A / 720W) 低噪声直流电源

　　PLR 36-10 (0~36V/ 0~10A / 360W) 低噪声直流电源

　　PLR 36-20 (0~36V/ 0~20A / 720W) 低噪声直流电源

　　PLR 60-6 (0~60V/ 0~6A / 360W) 低噪声直流电源
