HY-S航裕电源超薄型线性直流电源

　输出电压最大 1500V，输出电流最大 360A

　高功率密度：单机最大5kW

　工作模式：恒压 CV、恒流 CC，CV / CC 优先可设

　输入标配 PFC，功率因素高达 0.99

　支持前面板编程，无须上位机软件控制

　上升和下降斜率可调(电压/电流)

　电源输出软启动功能，应对感性负载

　16 bits D/A 高精度转换器，输出精确

　20 bits A/D 高精度转换器，回读更准

　多重保护功能 OVP/OCP/OTP/OPP

　19 英寸标准机架尺寸

　触摸屏操作

产品描述
产品规格
配件
订购信息
下载

　航裕电源HY-S系列 1U超薄型可编程直流电源输出电压最大1500V，输出电流最大360A，高功率密度单机最大可达5kW。工作模式：恒压 CV、恒流 CC，CV / CC 优先可设，输入标配 PFC，功率因素高达 0.99，，支持前面板编程，无须上位机软件控制，上升和下降斜率可调(电压/电流)，电源输出软启动功能，应对感性负载，16 bits D/A 高精度转换器，输出精确，20 bits A/D 高精度转换器，回读更准，多重保护功能 OVP / OCP / OTP。适用于低压电器测试，功率半导体测试，电力电子测试，航空航天，国防军工，汽车电子测试，智能电网等电力电子科学研究测试。

HY-S系列航裕电源特点

　输出电压最大 1500V，输出电流最大 360A
　高功率密度：单机最大5kW
　工作模式：恒压 CV、恒流 CC，CV / CC 优先可设
　输入标配 PFC，功率因素高达 0.99
　支持前面板编程，无须上位机软件控制
　上升和下降斜率可调(电压/电流)
　电源输出软启动功能，应对感性负载
　16 bits D/A 高精度转换器，输出精确
　20 bits A/D 高精度转换器，回读更准
　多重保护功能 OVP/OCP/OTP/OPP
　19 英寸标准机架尺寸
　触摸屏操作
　飞梭调节旋钮(内圈细调/外圈粗调)
　电源输入采用断路器控制，更加安全
　输出 ON / OFF 按键
　标配远端测量端子，补偿输出线压降
　风机智能调速设计，减少噪音
　前面/侧面进风，后部出风，节省散热空间
　支持 Modbus 和 SCPI 协议
　标配接口：RS-485 & RS-232、Digital I/O
　选购接口：LAN & CAN、USB
　GPIB
　模拟量编程和监测(隔离型)

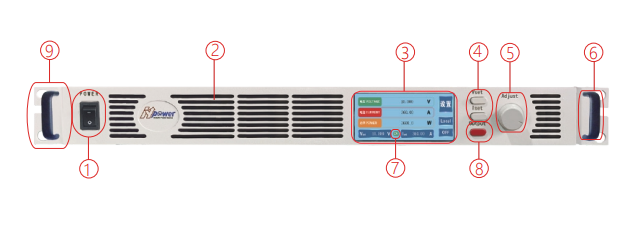

HY-S控制面板

　　① 电源输入断路器

　　② 通风口

　　③ LCD 显示器(触摸屏)

　　④ 电压/电流设定键

　　⑤ 飞梭调节旋钮

　　⑥ 机箱把手

　　⑦ CC/CV优选可设

　　⑧ Output按键

　　⑨ 19 英寸标准机架安装孔

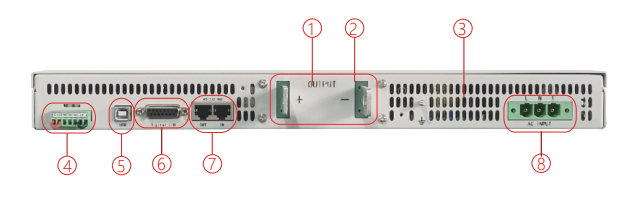

HY-S后面板

　　① 直流输出端子(+/-)

　　② 直流输出端子防护罩

　　③ 散热出风口

　　④ 远端补偿测量端子

　　⑤ USB 通信接口

　　⑥ Digital I/O 通信接口

　　⑦ RS-485 & RS-232 通信接口

　　⑧ 交流输入端子

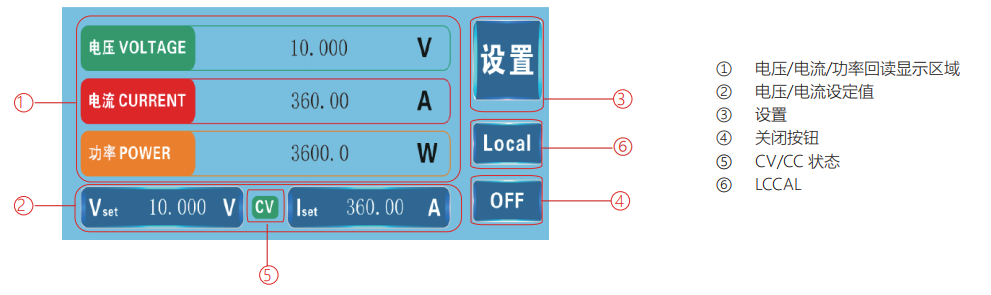

HY-S显示界面

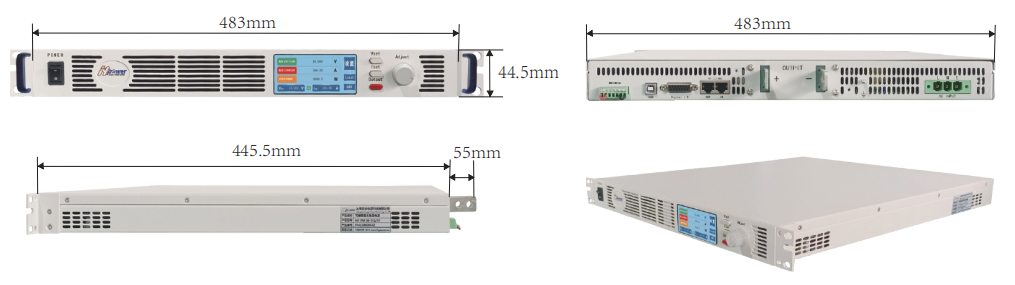

1U 483(W) * 445.5(D) * 44.5(H) mm

快速选型：

配件：

　选购接口(用户可自行安装)

　　- IL LAN & CAN & USB 通信接口

　　- IG GPIB 通信接口

　　- IA 模拟量编程和监测接口(隔离型)

　　- LAN 以太网通信接口

　选购功能

　　- NCH N代表数字，CH代表通道

　　- PN 正负切换

　　- ABD 防倒灌二极管

　　- BD 防接反二极管

　　- TVS 瞬态抑制二极管

　　- PS 功率吸收(部分型号支持，工厂出货时安装)

　　- HS 高速跃变功能(工厂出货时安装)

　　- HR 高分辨率 / 高精度

　　- TP 三相输入，AC 380 V

　　- T1 工作温度 -10℃ 至 50℃

　　- T2 工作温度 -20℃ 至 50℃

　　- T4 工作温度 -40℃ 至 50℃

　　- CF 用户自定义功能(订购时请说明)

　　- MR 计量报告(由 CNAS 认证第三方出具)

　　*设备在规定的操作温度下连续运行30分钟以上时，所有技术指标才能得到保证。

订购信息：

选型表中，电压/电流/功率范围之外的特殊规格，接受定制

输出电压	输出功率（W） & 输出电流（A）
	5kW	3600W	2500W	1600W	1000W
1500V		2.4A	1.7A	1.1A	0.7. A
1200V		3A	2A	1.3A	0.8. A
1000V		3.6A	2.5. A	1.6A	1A
800V	.	4.5. A	3.1A	2A	1.3. A
600V	8.3. A	6A	4.2. A	2.7A	1.7.A
500V	10A	7.2A	5A	3.2A	2.A
400V	12.5A	9A	6.3. A	4A	2.5. A
350V	14.3A	10.3A	7A	4.6A	3A
300V	16.7A	12A	8.3. A	5.3A	3.3. A
250V	20A	14.4A	10A	6.4A	4A
200V	25A	18A	12.5A	8A	5A
150V	33.3A	24A	16.7A	10.7A	6.7. A
100V	50A	36A	25A	16A	10A
80V	62.5A	45A	31A	20A	12.5A
60V	83A	60A	41.7A	26.7A	16.7A
40V	125A	90A	62.5A	40A	25A
30V	166.7A	120A	83A	53A	33A
20V	250A	180A	125A	80A	50A
10V		360A	250A	160A	100A

产品系列	输出电压		输出电流		选配功能
HY-S	10	-	360	-	CF

选型示例：

　　产品型号：HY-S 10-360-CF

　　输出电压 0-10V，输出电流 0-360A

　　选购用户自定义功能
