可编程多通道直流电源GPD系列(线性)

       2, 3和4路独立输出

  4组LED显示:小数点后三位(GPD-2303S/3303S/4303S)

  最小分辨率:

  GPD-2303S/3303S/4303S (1mV/1mA)

  GPD-3303D (100mV/10mA)

  数字面板控制(旋转编码开关,带指示灯的硅胶按键)

  友善的用户操作,粗调/微调音量控制

  4组保存/调取

  锁键功能

  输出ON/OFF

  追踪串联/并联模式

  智能型温控风扇,有效降低噪声

  轻巧的设计

  PC软件&USB驱动

  USB标准接口

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载
  GPD-系列可编程线性直流电源秉承了GW Instek在电源研发生产领域一贯的技术品质优势。数字面板控制、大显示屏、明亮的LED指示灯、高输出分辨率、4组设置存储器、USB远程控制、智能型温控风扇等显著优势不胜枚举。不仅操作简单,支持多种面板设置,它还具有合理的价格。凭借这些优势,GPD-系列必将成为电源市场上闪亮的新星
快速选型:

快速选型

型号

最大电流

最大电压

功率

通道数

备注

标配接口

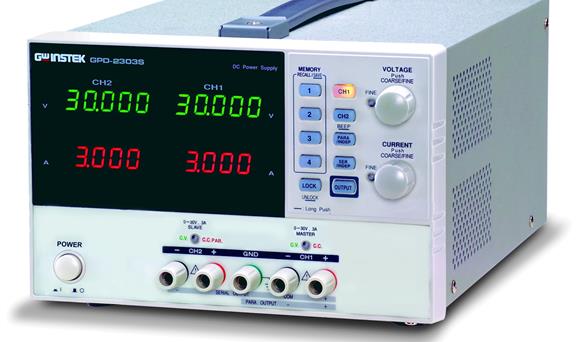

GPD-2303S

3A

30V

180W

2

30V/3A*2

USB

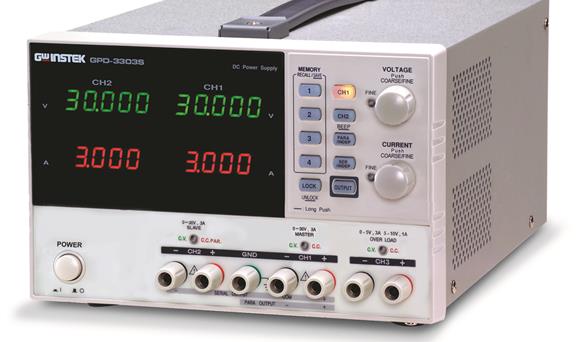

GPD-3303S

3A

30V

195W

3

30V/3A*2,5V/3A

USB

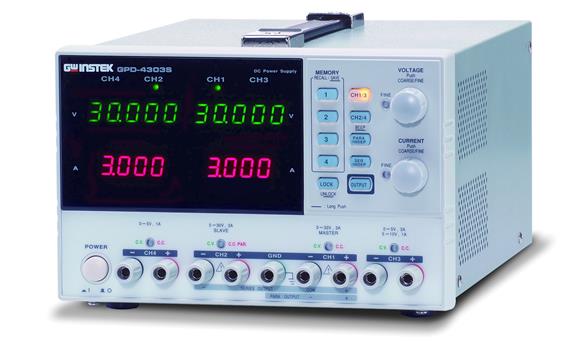

GPD-4303S

3A

30V

195W

4

30V/3A*2,5V/3A,5V/1A

USB

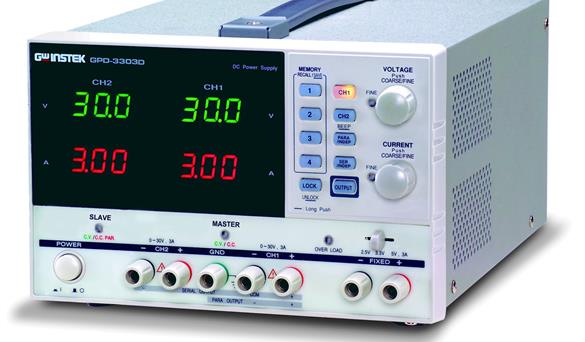

GPD-3303D

3A

30V

195W

3

30V/3A*2,5V/3A

USB





详细规格


GPD-2303S

GPD-3303S

GPD-4303S

GPD-3303D

输出

通道

CH1

CH2

CH1

CH2

CH3

CH1

CH2

CH3

CH4

CH1

CH2

CH3

电压

0~30V

0~30V

0~30V

0~30V

2.5/3.3/5.0V

0~30V

0~30V

0~5V或5.001V~10V

0~5V

0~30V

0~30V

2.5/3.3/5.0V

电流

0~3A

0~3A

0~3A

0~3A

0~3A

0~3A

0~3A

0~3A或0~1A

0~1A

0~3A

0~3A

0~3A

定电压模式

变动率

电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV (额定电流≤3A)  ≤0.02% + 5mV (额定电流>3A)

涟波&噪声

≤1mVrms (5Hz~1MHz)

恢复时间

≤100uS (负载改变50%,最小负载0.5A)

温度系数

≤300ppm/℃

输出范围

0~额定电压,持续可调

定电流模式

变动率

电压变动率≤0.2% + 3mA;负载变动率≤0.2% + 3mA

涟波电流

≤3mArms

输出范围

0~额定电流,持续可调

追踪模式

并联变动率

电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV (额定电流≤3A)  ≤0.02% + 5mV (额定电流>3A) ; ≤0.02% + 5mV (额定电流>3A)

串联变动率

电压变动率≤0.01% + 5mV;负载变动率≤300mV;追踪误差≤0.5%±10mV (10~30V 空载)      接入负载≤300mV)   ≤0.5%±30mV (0~9.99V 空载)接入负载≤300mV)

追踪误差

≤0.5%±10mV

≤0.5%±50mV

表头

显示

电压:4 3/4位0.4’’ LED显示;电流:3 3/4位0.4’’ LED显示

电压:2 3/4位0.4’’ LED显示;电流:2 3/4位0.4’’ LED显示

分辨率

电压:1mV;电流:1mA

电压:100mV;电流:10mA

编程精确度(25±5℃)

电压:±(0.03%的读数+ 10位);电流:±(0.3%的读数+ 10位)

电压:±(0.5%的读数+ 2位);电流:±( 0.5%的读数+ 2位)

读值精确度(25±5℃)

电压:±(0.03%的读数+ 10位);电流:±(0.3%的读数+ 10位)

电压:±(0.5%的读数+ 2位);电流:±( 0.5%的读数+ 2位)

CH3规格

输出电压

(2.5V/3.3V/5V)±8%

0~5V/5~10V

(2.5V/3.3V/5V)±8%

输出电流

3A

0~3A/0~1A

3A

变动率(25±5℃)

电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV

电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV

电压变动率≤0.01% + 3mV;负载变动率≤0.01% + 3mV

涟波&噪声

≤2mVrms (5Hz~1MHz)

≤2mVrms (5Hz~1MHz)

≤2mVrms (5Hz~1MHz)

锁键功能

保存/调取

4组

电源

AC 100V/120V/220V/230V±10%,50/60Hz

尺寸&重量

210(W)×130(H)×265(D) mm;约7kg

配件:

附件

使用手册×1,电源线×1

GPD-2303S   测试导线GTL-104A×2;欧规测试导线GTL-204A×2,GTL-201A×1

GPD-3303S   测试导线GTL-104A×2,GTL-105A×1;欧规测试导线GTL-203A×1,GTL-204A×2,GTL-201A×1

GPD-4303S   测试导线GTL-104A×2,GTL-105A×2;欧规测试导线GTL-203A×2,GTL-204A×2,GTL-201A×1

GPD-3303D   测试导线GTL-104A×2,GTL-105A×1;欧规测试导线GTL-203A×1,GTL-204A×2,GTL-201A×1

选配附件

GTL-246   USB数据线

订购信息:
GPD-2303S GPD-2303S 2通道, 180W可编程线性直流电源

GPD-3303S GPD-3303S 3通道, 195W可编程线性直流电源

GPD-4303S GPD-4303S 4通道, 195W可编程线性直流电源

GPD-3303D GPD-3303D 3通道, 195W可编程线性直流电源
