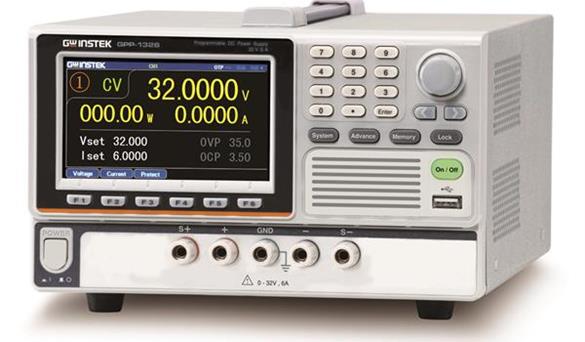

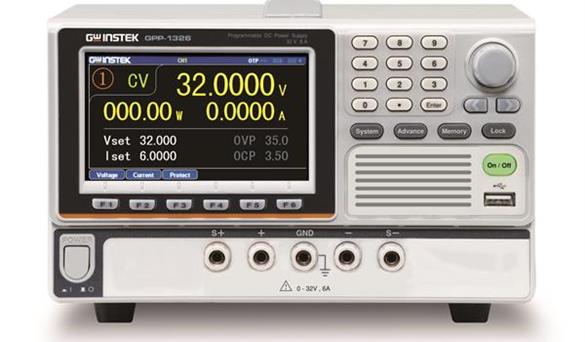

GPP-系列（线性）多通道直流电源

　4.3" TFT LCD 显示屏

　支持设定值、测量值及输出波形显示

　负载功能(CC/CV/CR 模式)

　设定分辨率:1mV/ 0.1mA;回读分辨率:0.1mV/0.1mA

　低涟波噪声: ≤350uVrms/ ≤2mArms

　瞬态响应时间: ≤50uS

　具有硬件实现过压保护/过流保护/过温保护

　延时功能/输出监测功能/输出记录器功能

　序列式输出功能，内置8种常用波形

　GPP-三通道机型支持USB(Type A)端子输出

　标配：RS-232、USB、Ext I/O ; 选配： LAN、GPIB+LAN

　兼容GPD-X303S系列直流电源的指令

产品描述
产品规格
配件
订购信息
下载

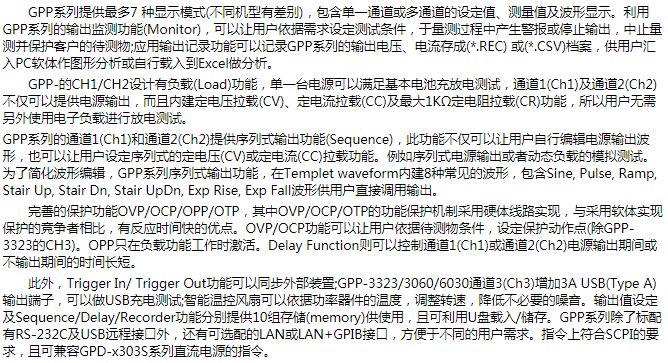

GPP- 系列多通道可编程直流电源，输出功率高达385W，共包含六款机型:分别是单通道输出的GPP-1326, 双通道输出的GPP-2323, 三通道输出的GPP-3323、GPP-3060、GPP-6030和四通道输出的GPP-4323。此系列不仅提供各通道独立输出开关，并提供1mV/0.1mA设定分辨率、低涟波噪声特性 ≦350uVrms/≦2mArms及 ≦50uS输出瞬态回复能力。

　　CH1和CH2的串联与并联使用，GPP-的Tracking Function采用内部线路将输出端自动切换成串联或并联输出，无需额外的外部配线，提供用户不仅是操作程序上的便利，而且可以提供更稳定的输出;它厂Tracking Function设计，串联或并联的输出还需要额外的外部配线连接，然而过长、过细或不一致的外部配线都有可能造成不精确的电压或电流输出。

　　‍

快速选型：

详细规格
		GPP-4323				GPP-3323			GPP-2323		GPP-1326
输出模式	通道	CH1	CH2	CH3	CH4	CH1	CH2	CH3	CH1	CH2	CH1
	电压	0~32V	0~32V	0~5V	0~15V	0~32V	0~32V	1.8/2.5/3.3/5.0V	0~32V	0~32V	0~32V
	电流	0~3A	0~3A	0~1A	0~1A	0~3A	0~3A	5A	0~3A	0~3A	0~6A
	Tracking 串联电压	0~64V		----		0~64V		----	0~64V		----
	Tracking 并联电流	0~6A				0~6A			0~6A
恒压操作	线性调整率	≤0.01%+3mV
	负载调整率	≦0.01%+3mV(rating current≤3A)≦0.02%+5mV(rating current > 3A)
	纹波 & 噪声(5Hz - 1MHz)	≤350μVrms/2mVpp		≤1mVrms		≤350μVrms/2mVpp		≤2mVrms	≤350μVrms/2mVpp		≤500μVrms/6mVpp
	恢复时间	≦50μs				≤50μs			≤50μs		≤100μs
恒流操作	线性调整率	≦0.2%+3mA
	负载调整率	≦0.2%+3mA
	纹波 & 噪声	≦2mArms				≤2mArms			≤2mArms		≤4mArms
编程分辨率	编程电压分辨率	1mV				1mV		-	1mV		1mV
	编程电流分辨率	0.1mA				0.1mA		-	0.1mA		0.2mA
Tracking操作 (CH1,CH2)	Tracking 误差	主机≦0.1%+10mV of Master(0~32V) ，空载，带载加载调节≦100mV)
	并联调整率	线性: ≦0.01%+3mV负载:≦0.01%+3mV(额定电流≦3A) ≦0.02%+5mV(额定电流＞3A)
	串联调整率	线性: ≦0.01%+5mV负载:≦100mV
	纹波 & 噪声(5Hz - 1MHz)	≤1mVrms
CH3 Operation for (3323)	输出电压	1.8V/2.5V/3.3V/5.0V, ±5%
	输出电流	5A
	线性调整率	≦3mV
	负载调整率	≦5mV
	纹波 & 噪声	2mVrms(5Hz~1MHz)
	瞬态恢复时间	100us
	USB 端口输出	1.8V/2.5V/3.3V/5.0V, ±0.35V, 3A
Meter	电压分辨率	0.1mV				0.1mV		-	0.1mV		0.1mV
	电流分辨率	≤±(0.03% + 10mV)≤±(0.30% + 10mA)				≤±(0.03% + 10mV)≤±(0.30% + 10mA)			≤±(0.03% + 10mV)≤±(0.30% + 10mA)		≤±(0.03% + 10mV)≤±(0.30% + 10mA)
	设置/回读精度	≤±(0.03% + 10mV)≤±(0.30% + 10mA)				≤±(0.03% + 10mV)≤±(0.30% + 10mA)			≤±(0.03% + 10mV)≤±(0.30% + 10mA)		≤±(0.03% + 10mV)≤±(0.30% + 10mA)
DC 负载特性	通道	2		-		2		-	2		1
	显示功率	50.00W				50.00W			50.00W		100.00W
	显示电压	0~33.00V				0~33.00V			0~33.00V		0~33.00V
	显示电流	0~3.200A				0~3.200A			0~3.200A		0~ 6.200A
	CV 模式范围	1.500V ~ 33.00V				1.500V ~ 33.00V			1.500V ~ 33.00V		1.500V~33.00V
	分辨率	10mV				10mV			10mV		10mV
	设置精度	≦0.1%+30mV				≦0.1%+30mV			≦0.1%+30mV		≦0.1%+30mV
	回读精度	≦0.1%+30mV				≦0.1%+30mV			≦0.1%+30mV		≦0.1%+30mV
	CC 模式范围	0 ~ 3.200A				0 ~ 3.200A			0 ~ 3.200A		0~ 6.200A
	分辨率	1mA				1mA			1mA		1mA
	设置精度	≦0.3%+10mA				≦0.3%+10mA			≦0.3%+10mA		≦0.3%+10mA
	回读精度	≦0.3%+10mA				≦0.3%+10mA			≦0.3%+10mA		≦0.3%+10mA
	CR 模式范围	1 ~ 1K ohm				1 ~ 1K ohm			1 ~ 1K ohm		1 ~ 1K ohm
	分辨率	1 ohm				1 ohm			1 ohm		1 ohm
	设置精度	≦0.3%+1 ohm(Voltage≧				≦0.3%+1 ohm(Voltage≧			≦0.3%+1 ohm(Voltage≧		≦0.3%+1 ohm(Voltage≧
	回读精度	0.1V, and current≧0.1A)				0.1V, and current≧0.1A)			0.1V, and current≧0.1A)		0.1V, and current≧0.1A)
隔离	机架和端子	≥20MΩ (DC 500V)
	机架和 AC电源线	≥30MΩ (DC 500V)
环境条件	操作温度	0~40℃
	存储温度	-10~70℃
	操作湿度	≦80% RH
	存储湿度	≦70% RH
其他	电源	AC100V/120V/220V±10%; 230V(+10%~-6%); 50/60Hz
	尺寸 & 重量	213(W)x 145(H) x 312(D) mm ; 约7.5kg

配件：

　标配：

　使用手册X1、电源线X1

　测试线GPP-1326:GTL-104Ax1, GTL-105Ax1

　GPP-2323:GTL-104Ax2

　GPP-3060:GTL-104Ax3

　GPP-6030:GTL-104Ax3

　GPP-3323:GTL-104Ax3

　GPP-4323:GTL-104Ax2, GTL-105Ax2

　选购：

　GTL-246 USB线

订购信息：

　GPP-1326 (32V/ 6A) 单通道直流电源

　GPP-2323 (32V/3A *2) 双通道直流电源

　GPP-3060 (30V/6A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源

　GPP-6030 (60V/3A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源

　GPP-3323 (32V/3A*2; 1.8V / 2.5V / 3.3V / 5V/5A*1) 三通道直流电源

　GPP-4323 (32V/3A*2; 5V/1A; 15V/1A) 四通道直流电源

　GPP-1326(LAN) (32V/ 6A) 单通道直流电源(LAN)

　GPP-2323 (LAN)(32V/3A *2) 双通道直流电源(LAN)

　GPP-3060(LAN) (30V/6A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流电源(LAN)

　GPP-6030(LAN) (60V/3A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流电源(LAN)

　GPP-3323(LAN) (32V/3A*2; 1.8V/2.5V /3.3V/5V/5A*1) 三通道直流电源(LAN)

　GPP-4323 (LAN)(32V/3A*2; 5V/1A; 15V/1A) 四通道直流电源(LAN)

　GPP-1326 (GPIB/LAN)(32V/ 6A) 单通道直流电源(GPIB/LAN)

　GPP-2323 (GPIB/LAN)(32V/3A *2) 双通道直流电源(GPIB/LAN)

　GPP-3060 (GPIB/LAN)(30V/6A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流电源(GPIB/LAN)

　GPP-6030 (GPIB/LAN)(60V/3A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流电源(GPIB/LAN)

　GPP-3323 (GPIB/LAN)(32V/3A*2; 1.8V/2.5V/3.3V/5V/5A*1) 三通道直流电源(GPIB/LAN)

　GPP-4323 (GPIB/LAN) (32V/3A*2; 5V/1A; 15V/1A) 四通道直流电源(GPIB/LAN)
