PPT系列可程控多通道直流电源

　UP/DOWN键,操作简单

　高分辨率:10mV,1mA

　过电压保护,过电流保护

　50组存储

　自我测试和软件校正

　根据时间设置,自动按步运行

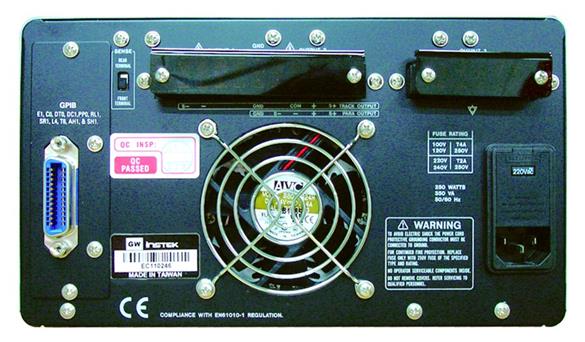

　前/后输出和检测切换功能

　三路输出

　自动串并联操作

　自动追踪功能

产品描述
产品规格
配件
订购信息
下载

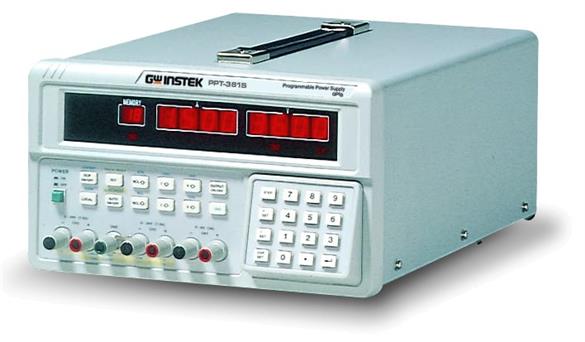

　PPT是三路输出，138W / 126W可编程线性直流电源。过电压及过电流保护可以使PPS电源和负载免受意外损坏，符合大多数如UL、CSA和IEC安规标准，10mV /1mA高分辨率，Sense功能可以补偿电力线与负载间的压降损失，简洁的设计整合了输出限制，储存及呼叫功能和连续的自动测试功能于一体，透过GPIB接口的SCPI指令和LabVIEW的驱动满足选程控制和ATE系统开发的要求，功能丰富的PPT电源是那些要求高精确度和满足国外安全规范应用场合的合适选择。

快速选型：

快速选型

型号	最大电流	最大电压	功率	通道数	备注	标配接口
PPE-3323	3A	32V	207W	3	32V/3A,-32V/-3A,3.3V或5V/3A	RS232
PPT-1830	5A	18V	138W	3	18V/3A*2,6V/5A	GPIB
PPT-3615	3A	36V	126W	3	36V/1.5A*2,6V/3A	GPIB

详细规格
型号	PPT-1830	PPT-3615
输出
电压	0 ~ 18V x 2, 0 ~ 6V x 1	0 ~ 36Vx2, 0~6Vx1
电流	0 ~ 3A x 2, 0 ~ 5A x 1	0 ~ 1.5Ax2, 0~3Ax1
过电压保护	0 ~ 20V x 2, 0 ~7V x 1	0 ~ 38.5Vx2, 0~7Vx1
负载变动率
电压	≤3mV后板输出(≤6mV前板输出)
电流	≤3mV(≤6mA额定电流＞3.5A )
电源变动率
电压	≤3mV
电流	≤3mA
分辨率
电压	10mV (20mV额定电压＞36V )
电流	1mA (2mA额定电流＞3.5A )
过电压保护	10mV (20mV额定电压＞36V )
编程精确度(25±5°C)
电压	≤0.05% + 25mV ( + 50mV额定电压＞36V )
电流	≤0.2% + 10mA
过电压保护	≤2% + 0.6V
涟波及噪声(20Hz~20MHz)
电压	涟波：1mVrms / 3mVp-p噪声：2mVrms / 30mVp-p
电流	≤3mArms (＜5mArms额定电流＞3.5A )
温度系数(0~40°C)
电压	≤100ppm + 3mV
电流	≤150ppm + 3mA
读值分辨率/精确度(25±5°C)
电压	10mV ( 20mV额定电压＞36V )
电流	1mA ( 2mA额定电流＞3.5A )
电压	≤0.05% + 25mV ( +50mV额定电压＞36V )
电流	≤0.2% + 10mA
响应时间
电压上升（10%~90%）	≤100mS
电压下降（90%~10%）	≤100mS（≥额定负载）
读值温度系数
电压	≤100ppm + 10mV (+20mV额定电压＞36V)
电流	≤150ppm + 10mA
漂移
电压	≤0.03% + 6mV
电流	≤0.1% + 6mA
追踪功能
同步追踪误差	≤0.1% + 50mV
串联调节率	≤50mV
并联操作
编程精度(25 + 5°C)	电压≤0.05% + 25mV (+50mV额定电压＞36V)电流≤0.2% + 20mA过电压保护≤2% + 0.6V
负载调节率	电压≤3mV 后板输出(≤6mV 前板输出 )电流≤6mA (≤12mA 额定电流＞3.5A )
电源调节率	电压≤3mV电流≤6mA
存储器
储存/调取	50组
计时器
时间设定	1sec ~ 255min
分辨率	1sec
功能	循环输出 (自动按步运行)
界面
GPIB 界面
尺寸及重量
255(宽) x 145(高) x 346(长) mm, 约 10 公斤

配件：

　　操作手册X 1,

　　电源线 X 1

　　测试线GTL-104*3

订购信息：

　　PPT-1830 138W 三路输出可编程直流电源

　　PPT-3615 126W 三路输出可编程直流电源
