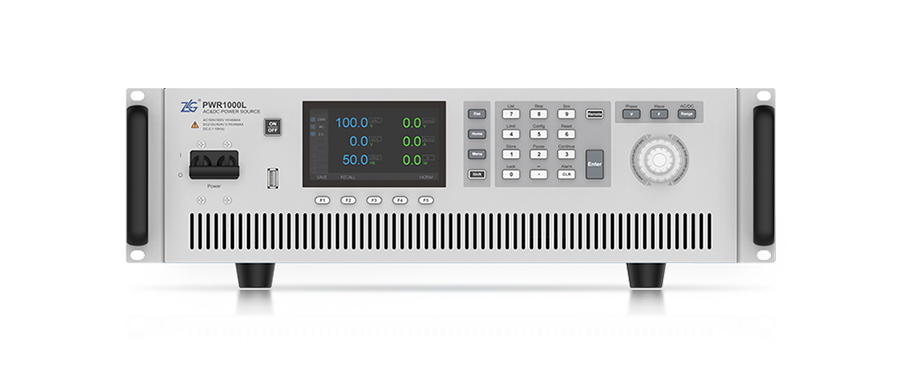

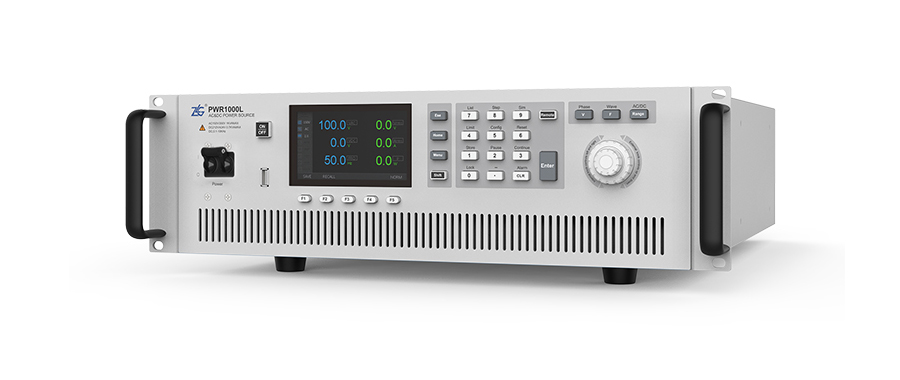

周立功PWR系列高性能可编程交流电源
输出电压范围: 0~150Vrms/0~300Vrms.
IEC61000-4 系列标准分析
输出模式: DC, AC, DC+AC.
4.3" LCD, 简单的用户界面确保操作简单、直观
全方面的保护特性(OV, OC, OP, OT).
良好的操作性: 提供丰富、快捷的功能按键
任意波形输出功能
提供同步接口, 支持多机并联输出
提供辅助 I/O 控制功能.
标配 RS232、USB、Ethernet 和 GPIB 接口,可以快速方便地连接到 PC
输出参数测量功能: 电流、电压和功率测量, 谐波分析
配备有 PC 软件, 可以用于远程控制
随着新能源市场的逐步完善, 电源干扰测试要求也越来越高, 这要求电源不仅具有模拟谐波干扰和电网干扰的特性, 还要满足特定的 测试规范和 IEC 标准,
PWR 系列变频交流源正逐步取代传统电源, 成为工程师测试的理想选择。
PWR 系列变频交流源是一种高性能的测试电源, 基于 10kHz 变频特性, 能轻松模拟任意波形组合, 无论是模拟电压、频率规律变化的 波形还是对测试线路进行干扰仿真, 都可以轻松应对。配合便捷易用的软件平台, 工程师还可以基于 IEC61000-4 系列标准对产品进行深入 分析, 直观展示干扰模拟特性。

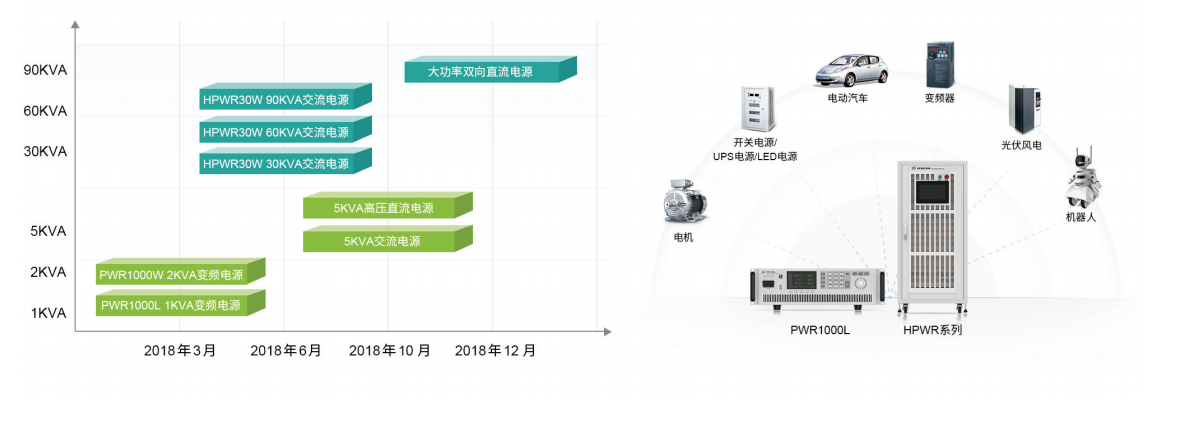

PWR1000L 和 PWR2000W 变频交流源是 ZLG 致远电子进入电源领域的得意之作, 其强大的性能将成为新能源领域的重要性产品。 ZLG 致远电子将不断推出全新的产品系列和型号, 大功率交流源(30kVA、60kVA 和 90kVA)和具有行业特性的高压直流电源(1500V)、大功率双向直流电源也将陆续上市, 力求为用户打造出新能源领域测试的完整生态链。
高性能的 IEC 标准分析

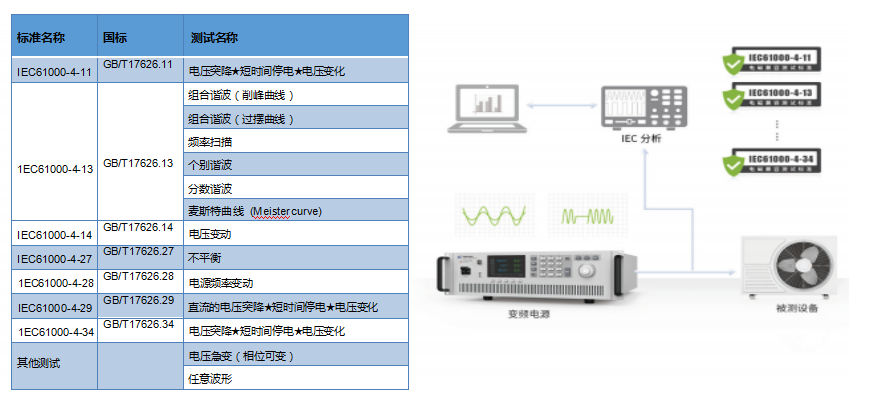

在实际的供电环境中, 由于电网★电力设施的故障或负荷突然出现较大变化会导致供电电压出现暂降甚至短时中断, 这些因素都会对采 用交流供电的设备工作产生影响。这就要求交流电源能按照 IEC61000-4 中的相关标准对设备进行测试, 以保证设备在供电异常情况下还 能正常运行或者恢复。
线性拓扑，优异性能
PWR1000L高性能可编程交流电源采用线性拓扑，极快响应速度(60us，典型值)，超低输出纹波噪声，快速的电压上升速度，适合模拟高速瞬态输出。典型应用是轴承 / 滤波材料 / 电路等产品的测试验证。
可调初始/ 结束相位角

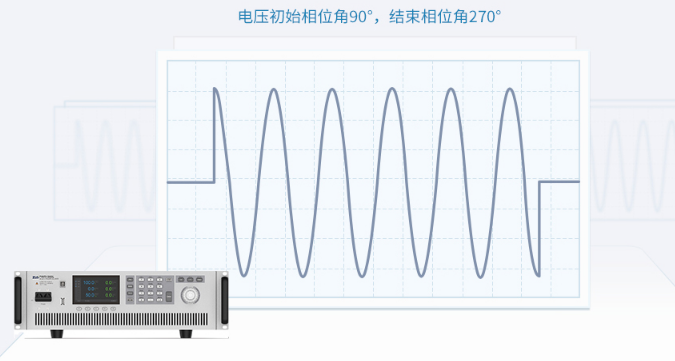

高性能可编程交流电源可设定输出电压初始相位角与结束相位角，调节范围 0~359°，调节最小分辨率 1°，典型应用是将初始相位角设置为 90°或 270°，验证电子设备开机最大启动峰值电流。
多种输出模式：AC、 DC、 AC+DC
高性能可编程交流电源不仅可单独输出交流电 (AC) 或直流电 (DC), 而且能输出混合交直流电 (AC+DC)，适合于纹波注入等相关测试。
可调节电压输出变化斜率

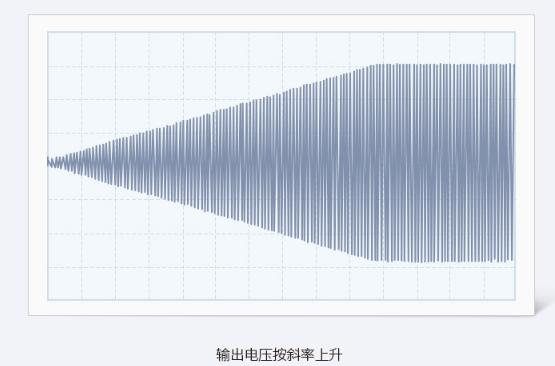

高性能可编程交流电源具备调节电压输出变化斜率，线性改变输出电压，常用于验证待测物正常的运行电压范围，也适用于电机、压缩机、整流器等非线性设备相关测试。
电网电压波动仿真输出

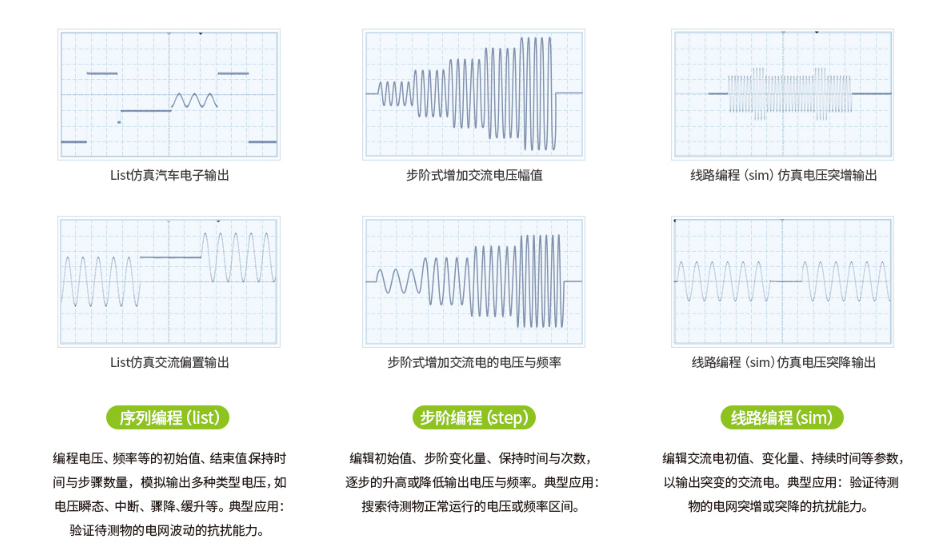

高性能可编程交流电源集成 List、 Step、sim(线路 ) 仿真等功能，可模拟电压突升突降、中断等多种类型电网电压波动输出， 为电子产品性能和功能的验证提供多种类型的电源输入，以验证待测物对电网波动的抗扰能力。
集成功能强大的功率计

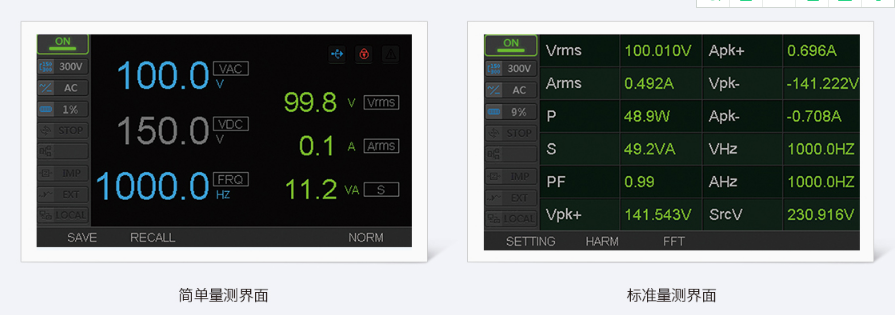

高性能可编程交流电源集成功率计，可实现电气参数的精准量测，如电压、电流、频率、有功功率、视在功率、谐波等，具备高达 50 次谐波分析。集成功率计与电源共用内部传感器和线路，较常规电气测试，显著节省测试设备成本和接线时间。
强大任意波输出(专业版)

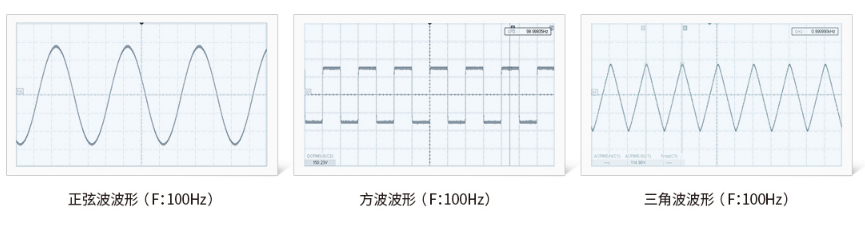

可编程交流电源内置正弦波、方波、三角波等波形，可直接调用并输出。与此同时，对于复杂不易编辑的任意波，可将波形文件导入并能完整还原输出，

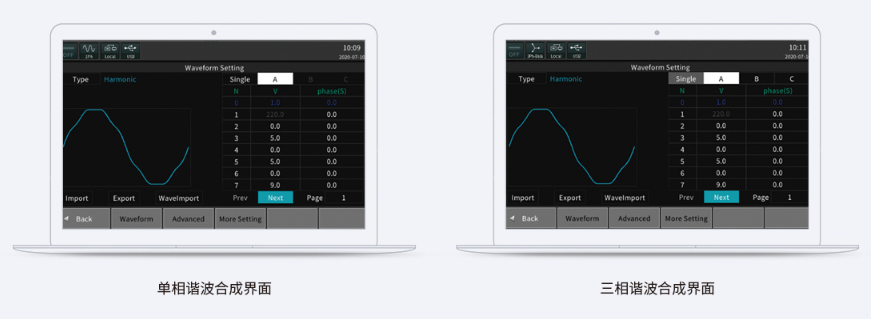

谐波合成与分析(专业版)
高性能可编程交流电源支持电网谐波模拟(合成)，可合成高达 50 次谐波，精准合成电网特定的谐波，用于验证待测物谐波抗扰能力。同时也支持输出电压与电流进行高达 50 次谐波成份分析。
型号 | PWR1000L*2 | PWR2000W |
最大输出功率 | 1kVA | 2kVA |
交流电压范围 | 150/300V | 150/300V |
输出频率 | 0.1Hz~10kHz | 1Hz~1kHz |
相位数 | 单相 | 单相 |
谐波基波频率*1 | 47~70Hz | 47~70Hz |
合成谐波次数*1 | 50次 | 50次 |
响应时间 | 60uS | 150uS |
直流电压范围 | 212/424V | 212/424V |
直流输出功率 | 0.7kW | 1.0kW |
电压测量精度（≤1KHz） | 0.2%+0.2%FS | 0.2%+0.2%FS |
电流测量精度（≤1KHz） | 0.4%+0.3%FS | 0.4%+0.3%FS |
-Pro代表专业版，*1仅适用于专业版;*2：PWR1000L为专业版
规格 | PWR1000L | PWR2000W | |||
最大输出功率（VA） | 1000VA | 2000VA | |||
类型 | 线性电源 | 开关电源 | |||
AC | |||||
电压（rm5） |
AC | 输出 L 档位 | 0~150V | 输出L 档位 | 0~150V |
输出 H 档位 | 0~300V | 输出H 档位 | 0~300V | ||
电流（rm5） |
AC | 输出 L 档位 | 10A | 输出L 档位 | 20A |
输出 H 档位 | 5A | 输出H 档位 | 10A | ||
相数 | 单相 | 单相 | |||
最大可重复峰值电流（Deak） | 最大电流（rm5） X3 | 最大电流（rm5） X3 | |||
负载功率因数 | 0~1（超前或滞后） | 0~1（超前或滞后） | |||
输出频率 | 0.1Hz~10kHz | 1Hz~1kHz | |||
负载调整率 | 0~100%阻性负载 | 0.2% | 0.5% | ||
（0.2%+0.05% | |||||
线性调整率 | 10% | 0.1% | 0.1% | ||
DC 偏移 | <20mV | <20mV | |||
谐波失真（THD） | 0.2%（1~500HZ） | 0.5%（1~500HZ） | |||
0.3%（>500HZ~1kHZ） | 1%（>500HZ~1kHZ） | ||||
1%+0.2%/kHz（>1kHZ~10kHZ） | |||||
输出分辨率 | 电压 | 100mV | 100mV | ||
频率 | 0.01HZ（0.1HZ~100HZ） | 0.01HZ（0.1HZ~100HZ） | |||
0.1HZ（>100~1kHZ） | 0.1HZ（>100~1kHZ） | ||||
1Hz（>1kHZ~10kHZ） | |||||
相位 | 0.1" | 0.1" | |||
设定精度 @23" 土5" | 电压 土（% 输出 + 偏移） | 0.3% | 0.3% | ||
0.3% | |||||
频率 土（% 输出 + 偏移） | 0.01% | 0.01% | |||
相位（土） | 1" | 1" | |||
响应时间 | 60uS | 150uS | |||
AC＋DC/DC | |||||
电压（rm5） | DC | 输出 L 档位 | 0~212V | 输出 L 档位 | 0~212V |
输出 H 档位 | 0~424V | 输出 H 档位 | 0~424V | ||
AC+DC | 输出 L 档位 | 0~150V | 输出 L 档位 | 0~150V | |
输出 H 档位 | 0~300V | 输出 H 档位 | 0~300V | ||
最大电流（rms） | AC+DC/DC | 输出 L 档位 | 7A | 输出 L 档位 | 10A |
输出 H 档位 | 3.5A | 输出 H 档位 | 5A | ||
负载调整率 | 0~100% | 0.2% | 0.2% | ||
线性调整率 | 10% | 0.1% | 0.1% | ||
输出分辨率 | 电压 | 100mV | 100mV | ||
设定精度 @23" 土5" | 电压 土（% 输出 + 偏移） | 0.05% | 0.05% | ||
纹波（RMS） | 5Hz~1MHz 范围 | <300mVRMS | <300mVRMS | ||
保护特性 | |||||
保护 | 过载 | OV\OC\OP | OV\OC\OP | ||
温度 | OT | OT | |||
测量特性 | |||||
电压 | 量程 | AC∶0~300Vrm5, DC∶0~440VdC | AC∶0~300Vrm5, DC∶0~440VdC | ||
分辨率 | 0.01V | 0.01V | |||
电流 | 量程 | AC∶0~10Arm53 Deak∶4Xrm5 | AC:0~20Arms 3 peak∶4Xrms | ||
分辨率 | 0.01A | 0.01A | |||
功率 | 量程 | AC:0~1000VA | AC:0~2000VA | ||
分辨率 | 0.1VA | 0.1VA | |||
测量精度 @23" 土5" | 电压 土（% 输出 +% 量程） | 0.2%＋0.2%F.S. （≤ 1kHZ） | 0.2%＋0.2%F.S. | ||
0.2%＋0.2%F.S. | |||||
电流 土（% 输出 +% 量程） | 0.4%＋0.3%F.S. （≤ 500HZ） | 0.4%＋0.3%F.S. （≤ 500HZ） | |||
0.4%＋0.3%F.S.＋0.5%/kHz（>500HZ~10kHZ） | 0.4%＋0.3%F.S.＋0.5%/kHz（>500HZ~1kHZ） | ||||
功率 土（% 输出 +% 量程） | 0.4%＋0.4%F.S （≤ 500HZ） | 0.4%＋0.4%F.S （≤ 500HZ） | |||
0.4%＋0.4%F.S.＋0.5%/kHz（>500HZ~10kHZ） | 0.4%＋0.4%F.S.＋0.5%/kHz（>500HZ~1kHZ） | ||||
频率精度 土（% 输出 + 偏移） | 0.1%+0.01Hz | 0.1%+0.01Hz | |||
谐波测量精度 | 电压精度 （土） 土（% 输出 + 偏移 | 0.5%＋0.2%F.S.＋0.2%/kHz | 0.5%＋0.2%F.S.＋0.2%/kHz | ||
电流精度（土） 土（% 输出 + 偏移 | 0.5%＋0.4%F.S.＋0.2%/kHz | 0.5%＋0.4%F.S.＋0.2%/kHz | |||
基波频率范围 | 15-1000Hz | 15-1000Hz | |||
谐波次数 | 基波频率 ∶ 10~150HZ | 0~99 | 基波频率 ∶ 10~150HZ | 0~99 | |
基波 ∶ 150HZ~500HZ | 0~63 | 基波 ∶ 150HZ~500HZ | 0~63 | ||
基波 ∶ 500~1000HZ | 0~34 | 基波 ∶ 500~1000HZ | 0~34 | ||
常规特性 | |||||
输入电压 | 100~240Vac土10%, L-N, 单相 | 100~240Vac土10%, L-N, 单相 | |||
频率 | 47~63Hz | 47~63Hz | |||
最大电流（rm5） | MaⅩ20A | MaⅩ20A | |||
功率因数 | 0.97 （典型值） | 0.97 （典型值） | |||
效率 | >56% （典型值）,阻性负载满载 | >75% （典型值） ,阻性负载满载 | |||
工作温度 | 0~40" | 0~40" | |||
储存温度 | -10~60" | -10~60" | |||
工作环境 | 20%~80% | 20%~80% | |||
尺寸 1（HXWXD） | 3U, 132.8X425X585mm | 3U, 132.8X425X585mm | |||
重量 | 约 27kg | 约 27kg | |||
注: 1. 外壳尺寸, 非整体尺寸。
型号 | 相数 | 电压范围 | 功率 | 输出频率 | 类型 |
PWR1000L | 单相 | 0~150V/150~300V | 1kVA | 0.1Hz~10kHz | 线性电源 |
PWR2000W | 单相 | 0~150V/150~300V | 2kVA | 1Hz~1kHz | 开关电源 |
