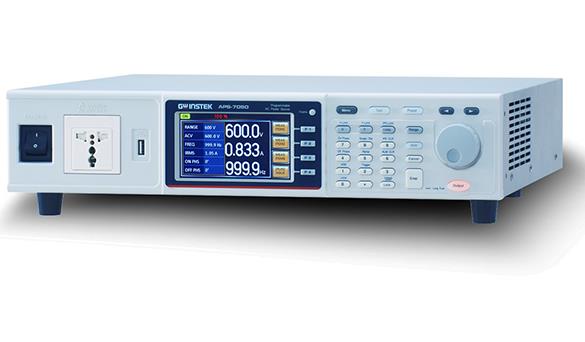

交流电源APS-7000

 4.3''超大LCD显示屏

 测量功能:电压、电流、功率(W)、频率、功率因数、峰值因数、视在功率(VA)

 APS-7050,APS-7051(1000V),APS-7100,APS-7101(1000V)

 电流限制功能

 输出频率:45.0~500.0Hz(Standard);

 45 ~ 999.9Hz(APS-7050/APS-7100/APS-7200/APS-7300可选配)

 0 ~ 600Vrms(APS-7050/APS-7100/APS-7200/APS-7300可选配)

 OCP / OTP / OPP保护

 10组存储/调取序列存储器,每组255步

 输出On/Off开关

 标配接口:USB Host, USB Device (仅有APS-7200与APS-7300专用) / LAN

 选配接口:RS-232 & USB CDC / GPIB /PLC控制接口

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

 APS-7000系列不仅是一款高精度AC电源,也是一款强大的分析仪,它丰富的特点适用于电源、电气设备、元件和模组的测试和特性分析。除AC电源外,APS-7000系列还可以完全模拟不同的功率输出。使用任意波和电压或频率扫描能够创建序列。实时监测电压、电流、功率、频率、负载功率因数和负载峰值因数。所有参数、数值以及测量结果都可以同时显示在4.3''的TFT-LCD屏幕上。

快速选型:

 快速选型

型号

输出功率

输出频率

输出电压

最大电流

标配接口

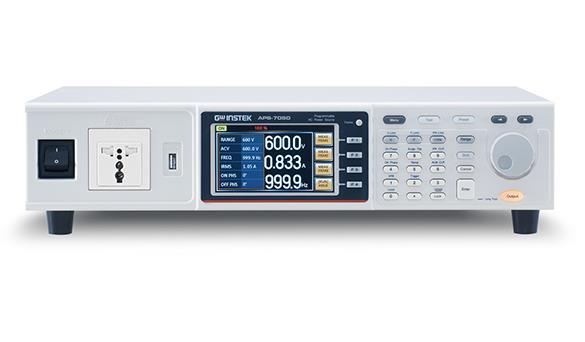

APS-7050

500VA

45-500Hz

0-155Vrms/0-310Vrms

4.2A/2.1A

USB/LAN

APS-7051

500VA

45-500Hz

250/500/1000Vrms

2.5A/1.25A/0.67A

USB/LAN

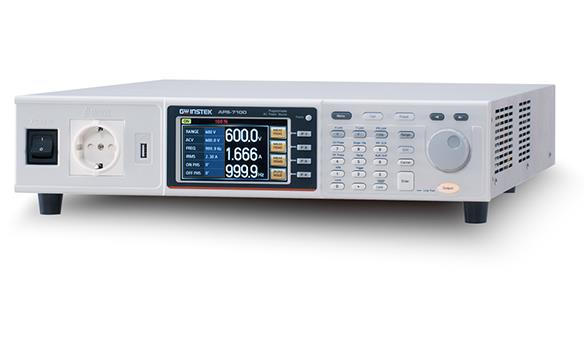

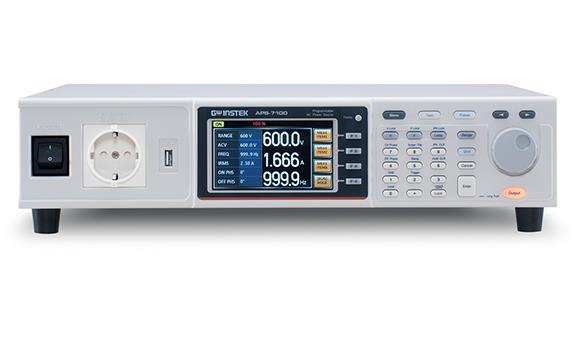

APS-7100

1000VA

45-500Hz

0-155Vrms/0-310Vrms

8.4A/4.2A

USB/LAN

APS-7101

1000VA

45-500Hz

250/500/1000Vrms

5A/2.5A/1.25A

USB/LAN

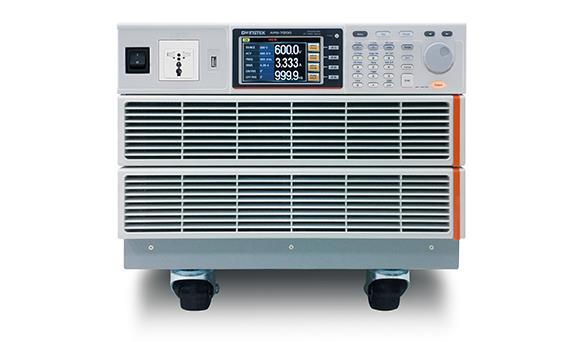

APS-7200

2000VA

45-500Hz

0-155Vrms/0-310Vrms

16.8A/8.4A

USB/LAN

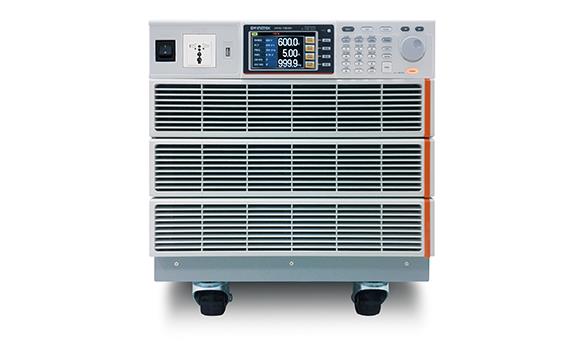

APS-7300

3000VA

45-500Hz

0-155Vrms/0-310Vrms

25.2A/12.6A

USB/LAN





详细规格

型号

APS-7050

APS-7100

额定功率

500VA

1000VA

输出电压

0 ~ 310.0 Vrms

0 ~ 310.0 Vrms

输出频率

45.00 ~ 500.0 Hz

45.00 ~ 500.0 Hz

最大电流(r.m.s)

0 ~ 155 Vrms

4.2 A

8.4 A

0 ~ 310 Vrms

2.1 A

4.2 A

最大电流(peak)

0 ~ 155 Vrms

16.8 A

33.6 A

0 ~ 310 Vrms

8.4 A

16.8 A

总谐波失真(THD)

≤0.5% 在45 ~ 999.9Hz (电阻性负载)

峰值因数

≥4

电压调节率

0.1% (%满刻度)

负载调节率

0.5% (%满刻度)

响应时间

< 100µS

设定值

电压

范围

155 Vrms / 310 Vrms

分辨率

0.01 V 在0.00 ~ 99.99 Vrms;   0.1 V 在100.0 ~ 310.0 Vrms

精度

± (0.5%设定值 + 2位)

频率

范围

45 ~ 500 Hz

分辨率

0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz

精度

± 0.02%设定值

电源开/关相位角

范围

0 ~ 359°

分辨率

精度

± 1° (45 ~ 65 Hz)

测量

电压(r.m.s)

范围

  0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms

分辨率

0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms

精度

± (0.5%读值 + 2位)

频率

范围

45 ~ 500 Hz

分辨率

0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz

精度

± 0.1 Hz

电流(r.m.s)

范围

2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A

分辨率

0.01 mA, 0.1 mA, 0.001 A, 0.01 A

精度

± (0.6%读值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%读值 + 5位) , 0.300 ~ 3.500 A / ± (0.5%读值 + 3位) , 3.000 ~ 10.00 A

电流(peak)

范围

0.0 ~ 40.0 A

分辨率

0.1 A

精度

± (1%读值 + 1位)

功率(W)

分辨率

0.01 W, 0.1 W, 1 W

精度

± (0.6%读值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%读值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%读值 + 2位) , 1000 ~ 9999 W

视在功率(VA )

分辨率

0.01 VA, 0.1 VA, 1 VA

精度

± (1%读值 + 7位) , 0.20 ~ 99.99 VA / ± (1%读值 + 7位) , 100.0 ~ 999.9 VA / ± (1%读值 + 5位) , 1000 ~ 9999 VA

功率因数

范围

0.000 ~1.000

分辨率

0.001

精度

±2%读值 + 2位

常规

远程输出信号

Pass, Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF

同步输出信号

输出信号10 V, BNC类

预设数

10 (0~9数字键)

保护

OCP, OPP, OTP

序列/模拟/编程功能

内存数

10 (0~9数字键)

步骤数

0 ~ 255 Step (每个序列)

步进时间设置范围

0.01 ~ 999.99 S

步进方式

Constant, Keep, Linear Sweep

参数

输出范围, Mode of AC, 频率, 波形(仅正弦波), 开相位, 关相位, Step Term, Jump Count (1 ~ 9999, 或无限), jum-to, step coad, Branch 1, Branch 2, 触发输出

序列控制

Start, Stop, Hold, Continue, Branch 1, Branch 2

环境条件

工作温度

0 ~ +40 ℃

存储温度

-10 ~ +70 ℃

工作湿度

 20 ~ 80% RH (无凝结)

存储湿度

小于80% RH(无凝结)

PC远程控制接口

标配

USB Host, LAN

选配

GPIB / RS232 & USB; PLC控制板,用于NF; PLC控制板,用于EXTECH

输入电源

1ψ AC 100/200 Vac ±10%(日本); 1ψ AC 115/230 Vac ±15%(除日本以外其它国家)

尺寸


430(W)×89(H)×400(D) mm; 约24Kg

430(W)×89(H)×560(D) mm; 约38Kg

规格调整恕不另行通知     APS-7000GD1DH




型号


APS-7051


APS-7101

额定功率

500VA

1000VA

输出电压

0 ~ 250 Vrms ,0 ~ 500 Vrms ,0 ~ 1000 Vrms

输出频率

45.00 ~ 500.0 Hz

最大电流(有效值) *1

0 ~ 250 Vrms

2.5A

5A

0 ~ 500 Vrms

1.25A

2.5A

0 ~ 1000 Vrms

0.63A

1.25A

最大电流 (峰值)

0 ~ 250 Vrms

10.0A

20.0A

0 ~ 500 Vrms

5.0A

10.0A

0 ~ 1000 Vrms

2.5A

5.0A

总谐波失真(THD)

≤0.5% at 45 ~ 500.0Hz (Resistive Load)

波峰因子

≤4

电源调节率

0.1% (% of full scale)

负载调节率

0.5% (% of full scale)

设定


范围

0 ~ 250 Vrms, 0 ~ 500 Vrms, 0 ~ 1000 Vrms,自动

电压

分辨率

0.01 V at 0.00 ~ 99.99 Vrms


0.1 V at 100.0 ~ 999.9 Vrms


精准度

± (0.5% of setting + 2 counts)


范围

45 ~ 500 Hz

频率

分辨率

0.01Hz at 45.00 ~ 99.99Hz


0.1Hz at 100.0 ~ 500.0Hz


精准度

± 0.02% of Setting



量测 *2


范围

0.20 ~ 38.75 Vrms

电压(有效值)

38.76 ~ 77.50 Vrms


77.51 ~ 250.0 Vrms


250.1 ~ 1000 Vrms


分辨率

0.01 V at 0.00 ~ 99.99 Vrms


0.1 V at 100.0 ~ 999.9 Vrms


精准度 *3

± (0.5% of reading + 2 counts)

频率

范围

45 ~ 500 Hz

分辨率

0.01Hz at 45.00 ~ 99.99Hz

0.1Hz at 100.0 ~ 500.0Hz

精确度*3

± 0.1Hz

电流(有效值)

范围

2.00 ~ 70.00 mA

60.0 ~ 350.0 mA

0.300 ~ 3.500 A

3.00 ~ 5.00 A


0.01mA

分辨率

0.1mA


0.001A


0.01A


± (0.6% of reading + 5 counts) , 2.00 ~ 350.0 mA


± (0.5% of reading + 5 counts) , 0.350 ~ 3.500 A

精确度*3

± (0.5% of reading + 3 counts) ,3.500 ~ 5.00 A

电流(峰值)

分辨率

0.1A

精确度

± (1% of reading + 1 counts)

功率(W)


0.01 W

分辨率

0.1 W


     1 W


± (0.6% of reading + 20 counts) , 0.20 ~ 99.99W

精确度*3

± (0.5% of reading + 20 counts) , 100.0 ~ 999.9W


± (0.5% of reading + 2 counts) ,1000 ~ 9999W

视在功率 (VA)


0.01VA

分辨率

0.1VA


1VA


± (1% of reading + 5 counts) , 0.20~ 99.99VA

精确度*3

± (1% of reading + 5 counts) , 100.0 ~ 999.9VA


± (1% of reading + 2 counts) , 1000~ 9999VA

功率因子

分辨率

0.001

精确度*3

±2% reading + 2 counts



一般

同步输出信号

输出讯号 10 V, BNC Type

预设组(数)

10 (0~9 numeric keys)

保护

OCP, OPP, OHP 警示

AC 电源输入

相位

单相(1Ø)

输入电压

115/230Vac ± 15%

输入频率

50/60Hz

最大电流

16A/8A

32A/16A

功率因素

0.7 Typ.

环境条件


操作温度范围

0 ~ +40 ℃

储存温度范围

-10 ~ +70 ℃

操作湿度范围

20 ~ 80% RH (无凝结)

储存湿度范围

80% RH 或是更小(无凝结)

界面

标准

USB Host, LAN

选配

GPIB (APS-001)

RS232 / USB CDC (APS-002)

尺寸&重量


430

430

尺寸(mm)

88

88


400

560

重量

24Kg

38Kg



*1 最大输出电流的工作电压为 200Vrms / 400Vrms / 800Vrms。



*2 所有有效量测精度在 23±5℃温度范围内。



*3 在 25〜250V  / 50〜500V / 100〜1000V条件下,正弦波,无载。



配件:

  标配附件:

  使用手册(CD_含USB驱动)×1

  电源线×1 Type II, 用于APS-7100(PSE仅用于日本)

  电源线×1 Type I &II (依区域), 用于APS-7050

  Mains Terminal Cover Set ×1

  GTL-123 测试线×1

  选配附件:

  APS-001 GPIB接口板

  APS-002 RS-232C / USB接口板(APS-7050,APS-7100,APS-7051,APS-7101)

  APS-007 RS-232C接口卡(APS-7200,APS-7300)

  APS-003 输出电压: 0 ~ 600Vrms(APS-7050/APS-7100/APS-7200/APS-7300可选配)

  APS-004 输出频率: 45 ~ 1000Hz(APS-7050/APS-7100/APS-7200/APS-7300可选配)

  GRA-423 APS-7050,APS-7051,APS-7101,APS-7100Rack Mount Kit

  GRA-429 APS-7200Rack Mount Kit

  GRA-430 APS-7300Rack Mount Kit

订购信息:

 APS-7050 500 VA 可编程AC电源

 APS-7100 1000 VA 可编程AC电源

 APS-7051 500 VA (1000V)可编程AC电源

 APS-7101 1000 VA (1000V)可编程AC电源

下载:
    暂无数据
