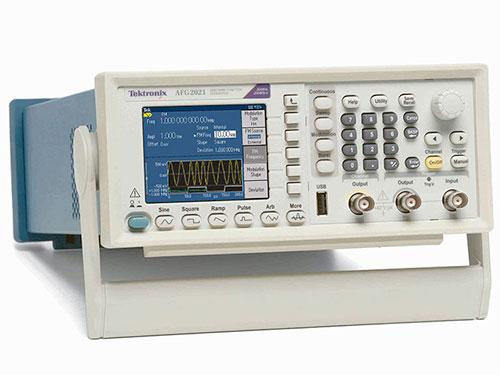

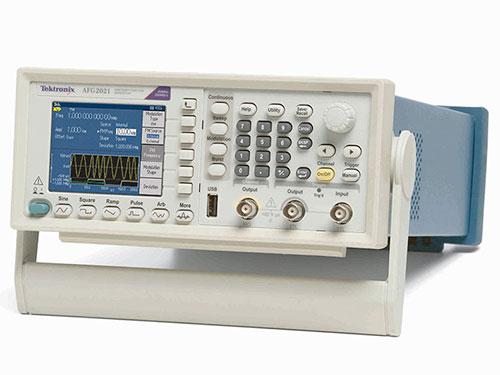

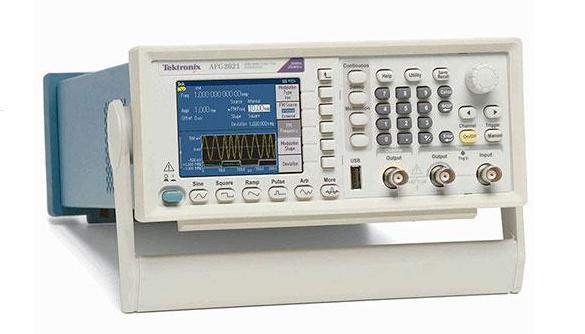

AFG2000泰克任意/函数信号发生器

 1 uHz 至 20 MHz 频率范围

 250 MS/s 采样率和 ±1ppm 时基

 14 位垂直分辨率

   4 × 128 kS 内存及USB 存储扩展功能

 3.5 吋彩色 TFT 显示器,同时显示图形和数字波形信息

   以8 种语言提供菜单和联机帮助

   标配USB远程控制端口和USB闪存端口,选配GPIB和LAN接口

 内置调制模式、噪声发生器模式、突发模式和扫描模式,提高通用性

 内置波形,迅速访问常用信号

 2U 高度和半机架宽度外形,适合台式应用和机架安装应用

 ArbExpress免费软件,波形编辑和下载异常简便

 SignalExpress免费软件,把多台泰克台式仪器组合成低成本自动测试解决方案

 标准 3 年保修

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  通常,生成多种信号需要投资购买高端的信号发生器。AFG2021 任意波形/函数发生器具有 20 MHz 的带宽,14 位分辨率和 250 MS/s 采样率,可创建简单和复杂波形。 最令人印象深刻的特点是其入门级的价格。

  大多数电子器件、电路和系统都是为处理某种形式的信号设计的。这些信号可以很简单,如音频频率信号或时钟信号,也可以比较复杂,如串行数据流或碰撞过程中的安全气囊传感器输出。由于20 MHz 带宽、14 位分辨率和250 MS/s 采样率,AFG2021 任意函数发生器可以以入门级价格创建简单信号和复杂信号。通过12种标准波形、调制功能和内置噪声发生器,您可以迅速创建所需信号,全面测试自己的设计。

完美的频率捷变性

  传统函数发生器使用模拟振荡器和信号调节创建输出信号。与此不同,泰克AFG2021则依托直接信号合成(DDS)技术。DDS技术采用单个时钟频率生成仪器量程内的任何频率,合成波形。DDS 结构提供了杰出的频率捷变性,可以对快速频率和相位变化编程,特别适合测试无线电和卫星系统组件、放大器和滤波器。

连接能力

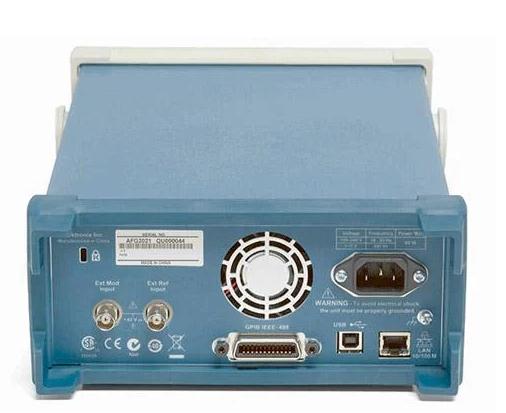

  通过使用前面板上的USB主控端口,您可以把定制波形或仪器设置保存到U 盘中。您只需把U 盘插回USB 主控端口,就可以简便地重新装载数据。USB设备端口和选配的GPIB/LAN端口提供了多种连接方式,可以把AFG2021连接到PC上,下载波形,进行远程控制。

紧凑的外形

  2U高度和半机架宽度外形,使得AFG2021能够堆叠在其它台式仪器上面,如数字万用表、电源和频率计数器,节约宝贵的工作台空间。通过选配RMU2U机架安装套件、GPIB接口及全面支持SCPI,AFG2021 为自动测试系统提供了完美的解决方案。

快速选型:

特点

说明

通道

1

波形

正弦波, 方波, 脉冲波, 锯齿波, 噪声, DC, Sin(x)/x, 高斯, Lorentz, 指数上升, 指数 衰落和Haversine

正弦波

1 μHz - 20 MHz

突发模式下的正弦波

1 μHz - 10 MHz

 有效最大频率输出

20 MHz

幅度平坦度(1 Vp-p)

<5 MHz

±0.15 dB

5 MHz - 20 MHz

±0.3 dB

谐波失真 (1 Vp-p)

10 Hz - 20 kHz

<–70 dBc

20 kHz- 1 MHz

<–60 dBc

1 MHz - 10 MHz

<–50 dBc

10 MHz - 20 MHz

<–40 dBc

THD

<0.2% (10 Hz - 20 kHz, 1 Vp-p)

杂散信号 (1 Vp-p)

10 Hz - 1 MHz

<–60 dBc

1 MHz - 20 MHz

<–50 dBc

相位噪声, 典型值

20 MHz: <–110 dBc/Hz @ 10 kHz 偏置, 1 Vp-p

残余时钟噪声

–63 dBm

方波

1 μHz to 10 MHz

上升/ 下降时间

≤18 ns

抖动(RMS), 典型值

<500 ps

锯齿波

1 μHz - 200 kHz

线性度

10% - 90%的幅度范围时≤0.1%的峰值输出

对称度

0.0% - 100.0%

脉冲波

1 mHz - 10 MHz

脉宽

30.00 ns to 999.99 s

分辨率

10 ps or 5 digits

脉冲占空比

0.001% - 99.999% (适用于脉冲占空比 宽度限制)

配件:
订购信息:

 AFG2021 任意/函数信号发生器
