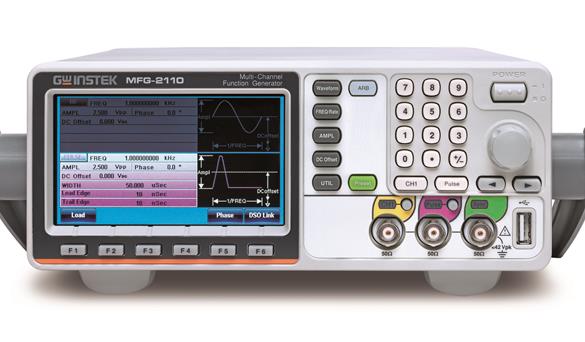

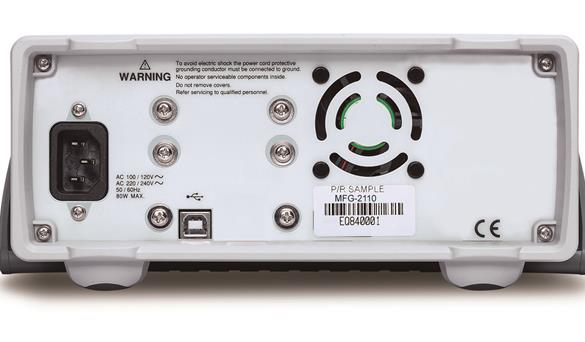

多通道任意波形信号发生器MFG-2000系列

 可达5个通道同时输出,包括两个等性能可同步双通道,全功能脉冲信号发生器,全功能射频信号发生器,功率放大器

  可同步AFG功能通道频率范围为1uHz至10/20/30/60MHz

  全功能射频功能通道输出频宽(包含FG/ARB/Modulation功能) : 160/320MHz

  可同步等性能双信道可达60MHz,并有多种“通道间相加、耦合、追踪、相位差…等相关性”功能

  脉冲信号发生器可达25MHz

  低频功率放大器可达100kHz,输出功率可达20dB/20W

  "真实逐点输出"的任意波功能,取样率高达200MSa/s,100MHz波形重复率,分辨率14位,内存长度16k点

  输出/输入端子跟机壳的大地隔离电路设计

  150MHz带宽/8位的频率计数器

  多种调变功能:AM、FM、PM、ASK、FSK、PSK、SUM和PWM

  仪控界面:USB Host/ USB Device/ LAN (MFG-22XX only)

  4.3" TFT 彩色显示

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  固纬电子推出的MFG-2000系列多通道任意波形信号产生器,包含基本款MFG-21XX与进阶款MFG-22XX系列。MFG-21XX 系列,其输出包含单通道10M/20M/30M/60MHz 的任意波形信号发生器输出;25MHz脉冲信号发生器;160MHz 或320MHz RF 发生器(MFG-2160MF/MFG-2160MR)与功率放大器(MFG-2120MA only);MFG-22XX 系列 ,包含30MHz/60MHz等性能双通道任意波形信号产生器输出 ,25MHz脉冲信号发生器;160MHz 或320MHz RF 发生器(MFG-2260MFA/MFG-2260MRA)与功率放大器(MFG-2260MFA/MFG-2260MRA only).

  MFG-2000 系列,通道数输出可达5种同时输出(MFG-2260MFA/MFG-2260MRA), 包括了CH1与CH2为两个频率为60MHz的等性能双通道AFG(任意波形信号发生器);RF发生器,除了是一部标准AFG以外,正弦波部分还可产生最高320MHz与各种调变的RF信号;脉冲信号发生器,频率可达25MHz;功率放大器,是一个适用于音频范围的放大器。这5种不同功能通道分布在10个型号上,从基本的单通道AFG加脉冲信号产生器开始,到同时具备5种通道的型号,可以满足多种领域的教学与产业的应用。

  MFG-2000中的AFG通道可输出正弦波,方波,三角波..等一般常用波形.更有200MHz/s取样率、100MHz波形重复率、14位分辨率、16k点存储深度的"真实逐点输出”任意波形特性;部分型号具有AM/FM/PM/FSK/PWM调变、Sweep, Burst, Trigger, 150MHz Frequency Counter等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。RF产生器为一功能完整的AFG信号源(含ARB), 各种调变、Sweep等功能外,更增加了ASK,PSK等数字调变,且正弦波频率可达320MHz。25MHz的脉冲产生器为标准配备,可独立输出的脉冲产生器为一功能完整脉冲信号源,除一般脉冲宽度可调外,其上升/下降时间(Leading and Trailing Edge Time)可调,可当作触发信号的应用。功率输出可达20W, 放大倍率达20dB的可独立输入/输出功率放大器拥有DC-100KHz带宽,< 0.1%低失真,可用于音频信号的应用。

快速选型:

快速选型

型号

频率范围

通道数

调制/扫频/频率计数器

射频发生器

功率放大器

MFG-2110

1uHz-10MHz

1




MFG-2120

1uHz-20MHz

1




MFG-2120MA

1uHz-20MHz

1


MFG-2130M

1uHz-30MHz

1



MFG-2160MF

1uHz-60MHz

1

160MHz


MFG-2160MR

1uHz-60MHz

1

320MHz


MFG-2230M

1uHz-30MHz

2



MFG-2260M

1uHz-60MHz

2



MFG-2260MFA

1uHz-60MHz

2

160MHz

MFG-2260MRA

1uHz-60MHz

2

320MHz





详细规格


CH1任意波形发生器

CH2任意波形发生器

25MHz 脉冲发生器

射频发生器(任意波形发生器)

功率放大器

调制/扫描/突发/频率计数器

MFG-2110

●10MHZ





MFG-2120

●20MHZ





MFG-2120MA

●20MHZ



MFG-2130M

●30MHZ




MFG-2160MF

●60MHZ


●160MHZ


MFG-2160MR

●60MHZ


●320MHZ


MFG-2230M

●30MHZ

●30MHZ



MFG-2260M

●60MHZ

●60MHZ



MFG-2260MFA

●60MHZ

●60MHZ

●160MHZ

MFG-2260MRA

●60MHZ

●60MHZ

●320MHZ

任意函数

任意波

内建


取样率

200 MSa/s


重建率

100MHz


波形长度

16k 点


振幅分辨率

14 位


非易失性内存

10组 16k 点(1)


用户自定义输出部分

自点2~16384 (可选)


用户自定义标记输出部分

自点2 ~ 16384(可选)


输出模式

1~1048575 周期或无限模式

频率特性

范围

正弦波

320MHz(最大)



方波

25MHz(最大)



三角波, 斜波

1MHz


分辨率


1μHz


准确度稳定性

±20 ppm


老化率

±1 ppm, 每年


误差

≤1μHz

输出特性(2)

振幅范围

1mVpp ~ 10 Vpp (接 50Ω负载)2mVpp ~ 20 Vpp (开路)


精度

设定值的±2% ±1 mVpp(1 kHz/接 50Ω负载无直流偏压))


分辨率

0.1mV 或 4 位


平坦度

± 1%  (0.1dB)  ≦1MHz  ;± 3% (0.3dB)  ≦50 MHz;± 10% (0.9dB)   ≦160MHz;± 30% (3dB)   ≦320MHz;(正弦波相对于1 kHz/接 50Ω负载)


单位

Vpp, Vrms, dBm

偏压

范围

±5 Vpk ac +dc接 50Ω负载)±10Vpk ac +dc (开路)


准确度

1% 设定+ 5mV+ 0.5% 振幅

波形输出

阻抗

50Ω 典型值 (固定);> 10MΩ (输出无效时)


保护

短路保护;超载继电器自动禁用主输出


接地隔离

42Vpk 最大

同步输出

范围

TTL-相容>1kΩ


阻抗

50Ω 标准


接地隔离

42Vpk 最大

正弦波特性(3)

谐波失真

–60 dBc   DC~200kHz, Ampl>0.1 Vpp;–55 dBc   200kHz~1 MHz, Ampl>0.1 Vpp;–45 dBc   1MHz~10 MHz, Ampl>0.1Vpp;–30 dBc   10MHz~320MHz, Ampl>0.1Vpp


总谐波失真

< 0.1% (Ampl>1Vpp) DC~100 kHz

方波特性

上升/下降时间

<15ns


过激信号

<5%


非对称性

周期的1% +5 ns


占空比

0.01% to 99.99%(受限于当前频率设定)


抖动

20ppm+500ps(4)

斜波特性

线性度

<峰值输出的 0.1%


对称性

0% ~ 100%

脉冲波特性

频率

1uHz~25MHz


脉冲宽度

≧20nS(受限于当前频率设定)


占空比

0.01%~99.99%(受限于当前频率设定)


过激

<5%


抖动

20ppm +500ps(4)

AM 调制

载波波形

正弦波,方波,三角波,斜波,脉冲波,任意波


调制波形

正弦波, 方波, 三角波, 上斜波, 下斜波


调制频率

2mHz~20kHz (内部) DC ~ 20kHz (外部)


深度

0% to 120.0%


信号来源

内部 / 外部

FM 调制

载波波形

正弦波, 方波, 三角波, 斜波


调制波形

正弦波, 方波, 三角波, 上斜波, 下斜波


调制频率

2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)


峰值偏移

DC ~ 最大频率


信号来源

内部 / 外部

PM

载波波形

正弦波, 方波, 三角波, 斜波


调制波形

正弦波, 方波, 三角波,上斜波, 下谐波


调制频率

2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)


相位偏移

0∘~360.0∘


信号来源

内部 / 外部

SUM

载波波形

正弦波, 方波, 三角波, 斜波


调制波形

正弦波, 方波, 三角波,上斜波, 下斜波


调制频率

2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)


SUM 深度

0%~100.0%


信号来源

内部 / 外部

PWM

载波波形

正弦波, 方波, 三角波, 斜波


调制波形

正弦波, 方波, 三角波,上斜波, 下斜波


调制频率

2mHz ~ 20kHz (内部) DC ~ 20kHz (外部)


相位偏移

0%~100.0% 脉冲宽度


信号来源

内部 / 外部

FSK

载波波形

正弦波, 方波, 三角波, 斜波, 脉冲波


调制波形

50% 方波占空比


内部频率

2 mHz ~ 1 MHz


频率范围

1μHz ~ 最大频率


信号来源

内部 / 外部

扫描

波形

正弦波, 方波, 三角波, 斜波


类型

线性或对数


扫描方向

上或下


起始/终止频率

1uHz ~ 最大频率


扫描时间

1ms ~ 500s


信号来源

内部 / 外部


触发

单次, 外部, 内部.


标记

下降沿标记信号(可编程的)


信号来源

内部 / 外部

丛发

波形

正弦波, 方波, 三角波, 斜波


频率

1uHz~最大频率


脉冲计数

1~1000000 循环或无限


起始/终止相位

-360.0∘~+360.0∘


内部频率

1 us~500 s


门控来源

外部触发


触发来源

单次, 外部, 内部.

触发延迟

N循环, 无限

0s~100 s

外部触发输入

类型

FSK, 丛发, 扫描p


输入电平

TTL 相容


斜度

上升或下降(可选择)


脉冲宽度

>100ns


输入阻抗

10kΩ,DC 耦合

外部调制输入

类型

AM, FM, PM,SUM,PWM


电压范围

±5V 满量程


输入阻抗

10kΩ


频率

DC ~ 20kHz


接地隔离

42Vpk 最大

触发输出

类型

FSK,丛发, 扫描


电平

TTL 相容(接 50Ω负载)


脉冲宽度

>450ns


最大速率

1MHz


扇出

≥4 TTL 负载


阻抗

50Ω 典型值l

双信道功能(CH1/CH2)

相位

‘-180∘ ~180∘同步相位


追踪

CH2=CH1


耦合

频率(比率或差异)振幅 & DC 偏压


DSO连接

脉冲发生器

振幅

1mVpp ~ 2.5 Vpp (接 50Ω负载)2mVpp ~ 5 Vpp (开路)


偏压

±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路)


频率

1uHz~25MHz


脉冲宽度

20nS~999.9ks(受限于当前频率设定)


变数占空比

0.01%~99.99%(受限于当前频率设定)


前缘和后缘时间(5)

10nS~ 20S(1ns 分辨率) (受限于当前频率和脉冲宽度设定l)


过激

<5%


抖动

100ppm +500ps(4)

频率计数器

范围

5Hz ~ 150MHz


精度

时基精度±1count


时基

±20ppm (23˚C ±5˚C)


分辨率

最大分辨率为:100nHz for 1Hz, 0.1Hz for 100MHz.


输入阻抗

1kΩ/1pf


灵敏度

35mVrms ~ 30Vms (5Hz ~ 150MHz)


接地隔离

42Vpk 最大

射频发生器

波形

正弦波, 方波, 斜波, 脉冲波, 噪声波, 任意波


振幅

1mVpp ~ 2 Vpp  (MFG-2XXXMF)


(接 50Ω负载)

1mVpp ~ 1 Vpp  (MFG-2XXXMR)


偏压

±1 Vpk ac +dc (接 50Ω负载)±2Vpk ac +dc (开路)


频率

1uHz~160MHz(MFG-2XXXMF)1uHz~320MHz(MFG-2XXXMR)

调制/扫描

调制类型

AM,FM,PM,FSK,PWM (具体与 CH1 调制规格一样)


扫描类型

频率


信号来源

内部/外部(内部仅有AM,FM,PM, PWM)

PSK

载波波形

正弦波, 方波, 三角波, 斜波, 脉冲波


调制波形

50% 占空比


内部频率

2 mHz ~ 1 MHz


相位范围

0∘~360.0∘


信号来源

内部 / 外部

ASK

载波波形

正弦波, 方波, 三角波, 斜波, 脉冲波


调制波形

50% 占空比


内部频率

2 mHz ~ 1 MHz


振幅范围

0%~100.0%


信号来源

内部 / 外部

任意函数

取样率

200 MSa/s


波长

16k 点


振幅分辨率

14 位


使用者自定义输出部分

自点 2~16384 (可选择的)


抖动

20ppm +5ns

功率放大器

输入阻抗

10KΩ


输入电压

1.25Vpmax


工作模式

定压


增益

20dB


输出功率(RL=8Ω)

20W(方波)


输出电压

12.5Vpmax


输出电流

1.6Amax


上升/下降时间

<2.5uS


全功率带宽

DC-100KHz


过激

1:12:00


总谐波失真

< 0.1% (振幅>1Vpp)20Hz~20 kHz


接地隔离

42Vpk 最大

保存/调取


10 组设定存储

界面


LAN, USB

显示


4.3’’ TFT LCD;480 × 3 (RGB) × 272

一般规格

电源

AC100~240V, 50~60Hz 或AC100~120V, AC220~240V, 50~60Hz


消耗功率

30W 或 80W(带功率输出)


操作环境

符合规格的温度 :  18 ~ 28˚C操作温度 :0 ~ 40˚C相对湿度:≤   80%, 0 ~ 40˚C≤   70%, 35 ~ 40˚C安装类别: CAT II


工作高度

2000 米


污染度

IEC 61010  2度, 室内使用


储存温度

-10~70˚C, 湿度: ≤70%


尺寸 (WxHxD)

266(W) x 107(H) x 293(D) mm


重量

约. 2.5kg


安全设计

EN61010-1

配件:

GTL-101× 1(MFG-21XX)
GTL-101× 2(MFG-22XX)
使用指南 ×1
CD (用户手册 + 软件) ×1
电源线×1



选购配件
GTL-246, USB A型转B型测试线





订购信息:

MFG-2110   10MHz 单信道任意波形信号产生器含脉冲产生器
MFG-2120   20MHz 单信道任意波形信号产生器含脉冲产生器
MFG-2120MA   20MHz单信道任意波形信号产生器含脉冲产生器 ,调变与功率放大器
MFG-2130M   30MHz 单信道任意波形信号产生器含脉冲产生器及调变
MFG-2160MF   60MHz 单信道任意波形信号产生器含脉冲产生器,调变及160MHz 射频产生器
MFG-2160MR   60MHz 单信道任意波形信号产生器含脉冲产生器,调变及320MHz 射频产生器
MFG-2230M   30MHz 双信道任意波形信号产生器含脉冲产生器及调变
MFG-2260M   60MHz 双信道任意波形信号产生器含脉冲产生器及调变
MFG-2260MFA   60MHz双信道任意波形信号产生器含脉冲产生器,调变,160MHz射频产生器与功率放大器
MFG-2260MRA   60MHz双信道任意波形信号产生器含脉冲产生器,调变,320MHz射频产生器与功率放大器
