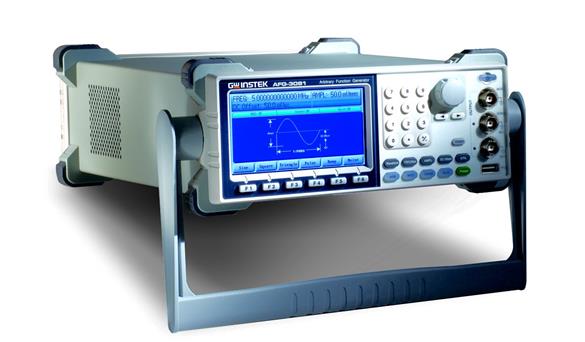

任意波形信号发生器AFG-3000系列

　　1uHz~80/50MHz宽广的频率范围

　　全频段1uHz频率分辨率

　　标准波形:正弦波、方波、三角波、斜波、脉冲波、噪声波

　　内置AM、FM、PWM、FSK、扫频、Burst信号

　　16位,200MSa/s,1M点长度的任意波形

　　DWR(任意波形重建)功能

　　任意波形编辑PC软件

　　4.3" 高分辨率LCD显示

　　USB Host/Device,RS-232C,GPIB标准接口

产品描述
产品规格
配件
订购信息
下载

　　AFG-3000 Series是一个具备功能强大的任意波形函数信号产生器，他的设计可符合于工业应用以及教育科研使用。这个系列提供了80MHz以及50MHz两个频宽，且内建了Sine, Square, Triangle, Ramp, Pulse, Noise等标准信号，且提供AM, FM, FSK, PWM, Sweep, Burst等应用信号以满足各类波形的需求。

　　AFG-3000 Series同时提供16 bit高分辨率、200MSa/s取样率以及1M内存深度的任意波形编辑功能，且可直接透过直觉式的面板操作来编辑所需的波形，且内建的1M内存，可让使用者进行波形分段存取/输出，除了可节省内存的使用空间外，还可让使用者储存更多的波形。DWR功能可直接从GDS-2000系列示波器将波形直接读出到AFG-3000内，除了不需透过PC连接外，还可让使用者在进行除错或测试的时候方便波形描述，避免使用了错误的测试条件。

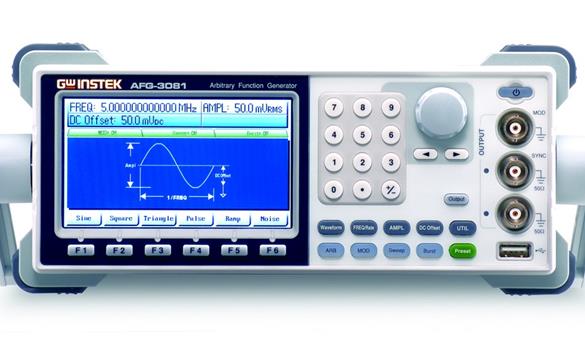

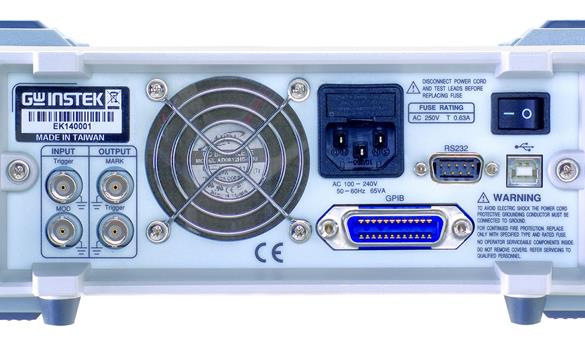

　　此外，AFG-3000 Series还内建了50 Ohm / Hi-Z Impedance Switch, Online Help Function, 以及Output On/Off Switch等功能让使用者能够更便利的操作。透过4.3-inch高分辨率的TFT LCD，除了能让使用者能够看到更清楚的信息外，也能将使用者所设定的所有信息全部显示出来，让使用者更清楚目前的设定状态。前面板的USB Host, 除了能够进行DWR功能外，还可直接储随身碟存取，而背板内建的USB Device, RS-232, 以及GPIB标准接口，除了能够执行PC端任意波形软件外，还支持链接库语法让使用者进行客制化功能控制。

快速选型：

快速选型

型号	频率范围	采样率	分辨率	波形长度	标配接口
AFG-3081	1uHz-80MHz	200MSa/s	16bits	1M	USB/RS232/GPIB
AFG-3051	1uHz-50MHz	200MSa/s	16bits	1M	USB/RS232/GPIB

详细规格
		AFG-3081	AFG-3051
波形
标准波形		正弦波, 方波, 锯齿波, 脉冲波, 噪声波, 直流, DC, Sin(x)/x, 指数上升, 指数下降, 负锯齿波
任意波形
ARB功能		内置
采样率		200 MSa/s
重建率		100MHz
波形长度		1M 点
幅值分辨率		16 位
非易失性存储器		10组1M内存(1)
自定义输出区域		任意2 ~ 1M点
自定义标记输出		任意2 ~ 1M点
频率特性
范围	正弦波、方波	80MHz	50MHz
	三角波、锯齿波	1MHz
分辨率		1uHz
准确性	稳定度	±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃
	老化率	±1 ppm, per 1 year
	Tolerance	≤1 uHz
*输出特性2**
幅值	范围	10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(开路)
	准确度	± 设定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp)
	分辨率	0.1 mV or 4 位数
	平坦度	± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(对应于最大振幅正弦波 to 1 kHz)
	单位	Vpp, Vrms, dBm,
偏移	范围	±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit)
	准确度	设定值的1% + 2 mV+ 0.5% 振幅高度
波形输出	阻抗	50Ω typical (fixed)；> 10MΩ (output disabled)
	输入保护	短路保护，超载继电器自动禁用主输出
SYNC输出	范围	TTL-compatible into>1kΩ
	阻抗	50Ω标准值
正弦波特性
*谐波失真5**		–60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp
总谐波失真		DC 到 20 kHz：< 0.2%+0.1mVrms
*伪波(非谐波)5**		–60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz
相位噪声		＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band
方波特性
上升/下降时间		<8 nS*3
过激信号		< 5%
不对称性		周期的1%+1 ns
可调占空比		20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz ；50.0%(Fixed) 50～80MHz
抖动		0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz
斜波特性
线性度		＜峰值输出的0.1%
对称性		0% to 100%
脉冲特性
周期		20ns～ 2000s
脉冲宽度		8ns～ 1999.9s最小脉冲宽度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值
过激信号		<5%
抖动率		100 ppm +50 ps
AM调制
载波波形		正弦波, 方波, 三角波, 锯齿波, 脉冲波, 任意波
调制波形		正弦波, 方波, 三角波, 正/负锯齿波
调制频率		2 mHz to 20 kHz
深度		0% to 120.0%
信号来源		内部/外部
FM调制
载波波形		正弦波, 方波, 三角波, 锯齿波
调制波形		正弦波, 方波, 三角波, 正/负锯齿波
调制频率		2 mHz to 20 kHz
峰值偏移		DC to 80 MHz	DC to 50 MHz
信号来源		内部/外部
PWM调制
载波波形		方波
调制波形		正弦波, 方波, 三角波, 正/负锯齿波
调制频率		2 mHz to 20 kHz
偏移		脉冲波的0% ～ 100.0%
信号来源		内部/外部
FSK调制
载波波形		正弦波, 方波, 三角波, 锯齿波, 脉冲波
调制波形		周期为50%的方波
内部频率		2 mHz to 100 kHz
频率范围		DC to 80 MHz	DC to 50 MHz
信号来源		内部/外部
扫频
波形种类		正弦波, 方波, 三角波, 任意波
类型		线性/对数
方向		向上/向下
起始频率/结束频率		100 uHz to 80 MHz	100 uHz to 50 MHz
扫描时间		1 ms to 500 s
触发		单次, 外部, 内部
标记		同步信号的下降沿(Programmable frequency)
信号来源		内部/外部
BURST
波形种类		正弦波, 方波, 三角波, 锯齿波
频率		1 uHz to 80 MHz(4)	1 uHz to 50 MHz(4)
计数		1 到 1000000 循环或无限
起始/婷指相位		-360.0∘to +360.0∘
内部周期		1 ms to 500 s
网关来源		外部触发
触发来源		单次, 外部, 内部
触发延迟		N个循环, 无限: 0s to 85 s
外部调制输入
类型		AM, FM, Sweep, PWM
电压范围		± 5V 满刻度
输入阻抗		10kΩ
频率范围		DC to 20 kHz
外部触发输入
类型		FSK, Burst, Sweep
输入准位		TTL Compatible
斜率		上升或下降(可选择)
脉冲宽度		> 100 ns
输入阻抗		10kΩ,DC 耦合
等待时间		扫频：< 10 us (典型值)；Burst：< 100 ns (典型值)
抖动		扫频：2.5 us；Burst：1 ns; 脉冲除外300 ps
调制输出
类型		AM, FM, Sweep, PWM
振幅		范围：≧1Vpp；阻抗：> 10kΩ typical (fixed)
触发输出
类型		Burst, Sweep
准位		TTL Compatible into 50Ω
脉冲宽度		> 450 ns
最大频率值		1 MHz
扇出数		≧4 TTL load
阻抗		50Ω typical
游标输出
类型		ARB, Sweep
准位		TTL Compatible into 50Ω
扇出数		≧4 TTL load
阻抗		50Ω typical
储存/乎较		10组记忆空间
通讯接口		GPIB, RS232, USB
显示器		4.3 吋TFT LCD, 分辨率 480 × 3 (RGB) × 272
系统特性
配置时间 (典型值)		函数改变:标准---->102ms，脉冲-------->660ms，内建任意波- >240ms；频率改变: 24ms；振幅改变: 50ms；偏鸭改变: 50ms；任意波配置: < 2s for 1M points；调制改变: < 200ms
一般规格
电源		AC100～240V , 50～60Hz
消耗功率		65 VA
操作环境		安全规范温度 : 18 ~ 28∘C；操作温度 : 0 ~ 40∘C；相对湿度: ≤ 80%, 0 ~ 40°C≤ 70%, 35 ~ 40°C安全等级： CAT Ⅱ
有效高度		2000 meters
污染程度		IEC 61010 Degree 2, Indoor Use
储存环境		-10 ~ 70∘C, 湿度: ≤70%
尺寸 (WxHxD)		265 (W) x 107 (H) x 374 (D)
重量		约 4kg
安全性设计符合		EN61010-1
EMC测试符合		EN 55011, IEC-61326-1

配件：

GTL-110测试导线× 1，操作手冊×1，电源线×1

选配附件：

GTL-232 RS-232C数据线
GTL-246 USB数据线,USB 2.0 A-B型,4P
GTL-248 GPIB数据线(2.Om)
GTL-250 GPIB数据线
GTL-251 GPIB-USB-HS(高速)

订购信息：

AFG-3081 80MHz任意波形信号发生器

AFG-3051 50MHz任意波形信号发生器
