单通道电子负载PEL-500

 5位数字电压、电流以及功率显示

 同时显示电压值、电流值、功率

 短路测试时可设定短路时间

 过电流保护/过功率保护的自动测试功能

 电池放电测试功能可以设定放电停止电压(Vbatt)、放电容量(AH、WH)以及停止放电时间

 Surge测试可以模拟开机过衡电流及热插入瞬间电流

 定电流、定电阻、定电压、定功率及Dynamic模式

 过电压、过电流、过功率、过温度保护及逆向极性侦测

 电压极性显示可设成正值("+" )或负值("-")

 通讯接口: RS-232C、USB

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

  PEL-500系列单通道电子负载,共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围。可以应用于研发、品管、ATE系统及生产测试,包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。PEL-500系列提供5位电压、电流及功率的显示,用户可以同时监测待测物的测量数据。为了方便使用者评估待测物.是否能够承受过衡电流,PEL-500 系列提供Surge测试,可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能,可以依照待测物测试需求,决定停止放电的条件,包括设定放电停止电压(Vbatt)、 放电容量(AH、 WH)以及停止放电时间。使用者可以依照待测物特性,分别设定PEL.500系列的加载电压/卸载电压来进行测试,当待测体的输出电压上升至加载电压值,开始进行加载,当输出电压下降至卸载电压,开始卸载。用户可以依照待测体的功能及规格,利用GO/NG功能预先设定判断条件,PEL.500 系列将在测试过程中依据所设定的判断条件,自动产生判断结果。在电源的安全测试要求下,PEL-500 系列不仅提供Short测试功能,也提供过电流保护/过功率保护的自动测试功能,简化使用者烦杂的手动操作,去验证待测物OCP/OPP动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP的实际动作点是否在测量规范内。PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器;也提供过电压、过电流、过功率及过温度保护、逆向极性侦测,当其中的任- -项产生触发动作时,PEL-500 系列将有保护或提醒措施,保护PEL-500避免因为不正常操作范围而损毁。

快速选型:

型号

PEL-503-80-50

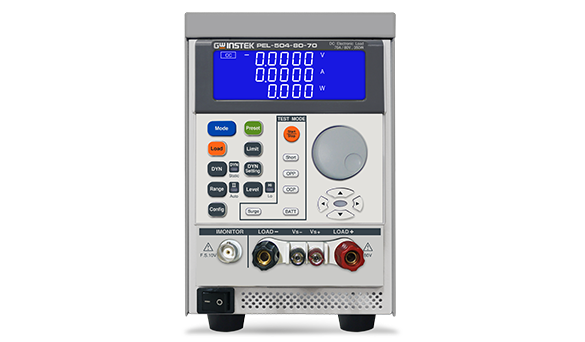

PEL-504-80-70

PEL-504-500-15

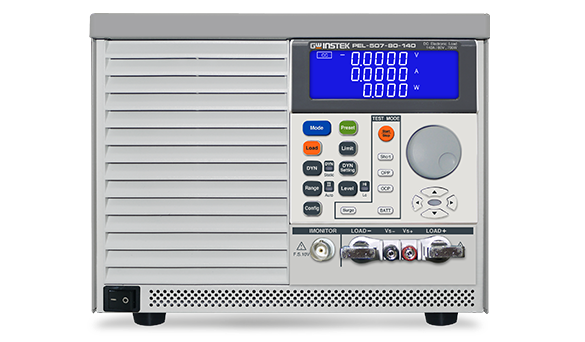

PEL-507-80-140

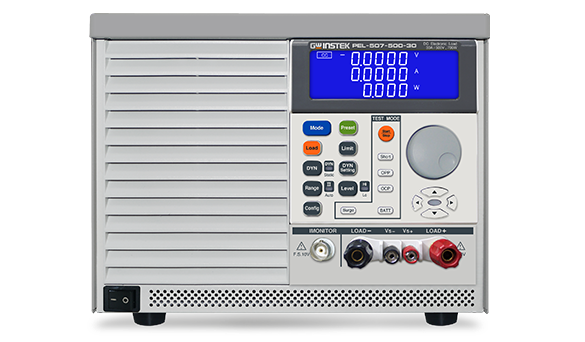

PEL-507-500-30


工作范围


功率(W)

250 W

350 W

350 W

700 W

700 W


电流(A)

50 A

70 A

15 A

140 A

30 A


电压(V)

80 V

80 V

500 V

80 V

500 V


最小操作电压

1.0V @ 50A

1.2V @ 70A

6V @ 15A

0.9V @ 140A

3.0V @ 30A


保护功能


过功率保护(OPP)

≈262.5 W

≈367.5 W

≈367.5 W

≈735 W

≈ 735 W


过电流保护(OCP)

≈52.5 A

≈73.5 A

≈15.75 A

≈147 A

≈31.5 A


过电压保护(OVP)

≈84 V

≈84 V

≈525 V

≈84 V

≈ 525 V


过热保护(OTP)

YES

YES

YES

YES

YES


工作模式


定电流模式

范围

0~5.04~50.4 A

0~7.02~70.2 A

0~1.5~15 A

0~14.04~140.4 A

0~3~30 A



分辨率

0.084 mA / 84 mA

0.117 mA / 1.17 mA

0.025 mA / 0.25 mA

0.234 mA / 2.34 mA

0.05 mA / 0.5 mA



精度

±0.1% OF (SETTING + RANGE)

±0.1% OF (SETTING + RANGE)

±0.1% OF (SETTING + RANGE)

±0.1% OF (SETTING + RANGE)

±0.1% OF (SETTING + RANGE)


定电阻模式

范围

0.016~1.6~96000 Ω

0.0114~1.14~68400 Ω

0.4~40~2400000 Ω

0.0057~0.57~34200 Ω

0.2~20~1200000 Ω



分辨率

26.666 μΩ / 0.010416 mSiemens

19 μΩ / 0.014619 mSiemens

666.667uΩ / 0.416 uSiemens

9.5uΩ / 29.239 uSiemens

333.334uΩ / 0.833 uSiemens



精度

±0.2% OF (SETTING + RANGE)

±0.2% OF (SETTING + RANGE)

±0.2% OF (SETTING + RANGE)

±0.2% OF (SETTING + RANGE)

±0.2% OF (SETTING + RANGE)


定电压模式

范围

0~8.1~81 V

0~8.1~81 V

0~60~500 V

0~8.1~81 V

0~60~500 V



分辨率

0.135mV/ 1.35mV

0.135mV/ 1.35mV

1 mV/ 10mV

0.135mV/ 1.35mV

1 mV/ 10mV



精度

±0.05% OF (SETTING + RANGE)

±0.05% OF (SETTING + RANGE)

±0.05% OF (SETTING + RANGE)

±0.05% OF (SETTING + RANGE)

±0.05% OF (SETTING + RANGE)


定功率模式

范围

0~25.02~250.2 W(Imax.= r1:5A , r2:50A)

0~35.04~350.4W(Imax.= r1:7A , r2:70A)

0~35.04~350.4 W(Imax.= r1:1.5A , r2:15A)

0~70.02~700.2 W(Imax.= r1:14A , r2:140A)

0~70.02~700.2 W(Imax.= r1:3A , r2:30A)



分辨率

0.417 mW/ 4.17 mW

0.584mW/ 5.84 mW

0.584 mW/ 5.84 mW

1.167 mW/ 11.67 mW

1.17 mW/ 117 mW



精度

±0.5% OF (SETTING + RANGE)

±0.5% OF (SETTING + RANGE)

±0.5% OF (SETTING + RANGE)

±0.5% OF (SETTING + RANGE)

±0.5% OF (SETTING + RANGE)


动态模式

THIGH/TLOW

10 uS to 9.999 Sec

10 uS to 9.999 Sec

10 uS to 9.999 Sec

10 uS to 9.999 Sec

10 uS to 9.999 Sec



分辨率

0.001 / 0.01 / 0.1 / 1mS

0.001 / 0.01 / 0.1 / 1mS



转换速率

3.2~200 mA/μs

0.032~2 A/μS

4.64~290 mA/μs

0.0464~2.90 A/μS

1~62.5 mA/μs

10~625 mA/μS

0.0096~0.6A/μs

0.096~6A/μS

2~125 mA/μs

20~1250 mA/μS


精度

±5% ±10μS

±5% ±10μS

±5% ±10μS

±5% ±10μS

±5% ±10μS


测量


电压回读


范围(5 Digital)

0~8.1~81 V

0~8.1~81 V

0~60~500 V

0~8.1~81 V

0~60~500 V


分辨率

0.135mV/ 1.35mV

0.135mV/ 1.35mV

1 mV/ 10mV

0.135mV/ 1.35mV

1 mV/ 10mV


精度

±0.025% OF(READING + RANGE)

±0.025% OF(READING + RANGE)

±0.025% OF(READING + RANGE)

±0.025% OF(READING + RANGE)

±0.025% OF(READING + RANGE)


电流回读


范围(5 Digital)

0~5.04~50.4 A

0~7.02~70.2 A

0~1.5~15 A

0~14.04~140.4 A

0~3~30 A


分辨率

0.084 mA / 84 mA

0.117 mA / 1.17 mA

0.025 mA / 0.25 mA

0.234 mA / 2.34 mA

0.05 mA / 0.5 mA


精度

±0.1% OF (READING + RANGE)

±0.1% OF (READING + RANGE)

±0.1% OF (READING + RANGE)

±0.1% OF (READING + RANGE)

±0.1% OF (READING + RANGE)


功率回读


范围(5 Digital)

25W

250W

35W

350W

35W

350W

70W

700W

70W

700W


分辨率

0.001W

0.01W

0.001W

0.01W

0.001W

0.01W

0.001W

0.01W

0.001W

0.01W


精度

± 0.1% of (Reading + Range)

± 0.1% of (Reading + Range)


Surge 测试


Surge & Normal 电流

0~50A

0~70A

0~15A

0~140A

0~30A


Surge 时间

10~1000ms

10~1000ms

10~1000ms

10~1000ms

10~1000ms


Surge 步骤

1~5

1~5

1~5

1~5

1~5


电池放电测试


低电压保护

0~81V

0~81V

0~500V

0~81V

0~500V


时间

1~99999Sec

1~99999Sec

1~99999Sec

1~99999Sec

1~99999Sec


容量

0.1~19999.9AH/0.1~19999.9WH

0.1~19999.9AH/0.1~19999.9WH

0.1~19999.9AH/0.1~19999.9WH

0.1~19999.9AH/0.1~19999.9WH

0.1~19999.9AH/0.1~19999.9WH


其它


Load ON电压

0.1~25V

0.1~25V

0.4~100V

0.1~25V

0.4~100V


精度

1% of (Setting + Range)

1% of (Setting + Range)


Load OFF 电压

0~25V

0~25V

0~100V

0~25V

0~100V


精度

0.05% of (Setting +Range)

 0.05% of (Setting +Range)


Imonitor (非隔离)

5.04 A/V

7.02 A/V

1.5 A/V

14.04 A/V

3 A/V


电流监视

FULL SCALE 10V

FULL SCALE 10V


精度

0.5% of (Setting + Range)

0.5% of (Setting + Range)


典型短路电阻

0.018 Ω

0.0169 Ω

0.367Ω

0.0053Ω

0.087Ω


最大短路电流


50A

70A

15A

140A

30A


接口

USB/RS232

USB/RS232


功耗

40VA

60VA


尺寸(HxWxD)

205 x 123 x 477mm

205 x 231 x 480mm


重量

5.3Kg

10.3Kg


配件:

选购配件:

 GTL-238 RS-232 Cable, 9 pin,M-F Type,1000mm

 GTL-246 USB Cable,1.2m

订购信息:

 PEL-503-80-50 80V, 50A, 250W直流电子负载

 PEL-504-80-70 80V, 70A, 350W直流电子负载

 PEL-504-500-15 500V, 15A, 350W直流电子负载

 PEL-507-80-140 80V, 140A, 700W直流电子负载

 PEL-507-500-30 500V, 30A, 700W直流电子负载
