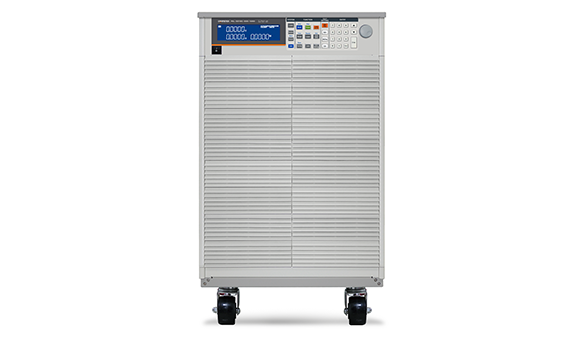

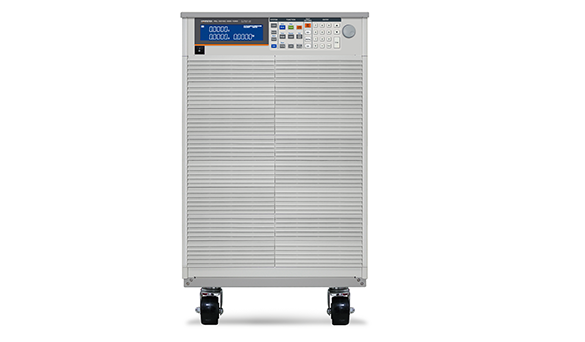

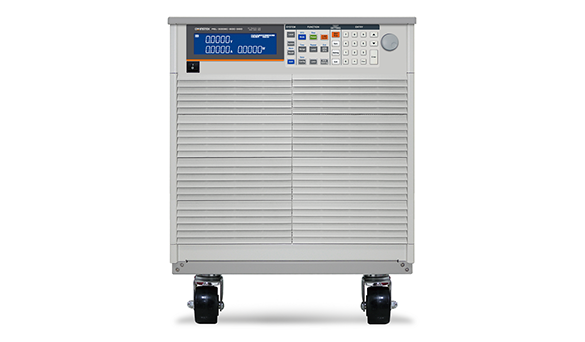

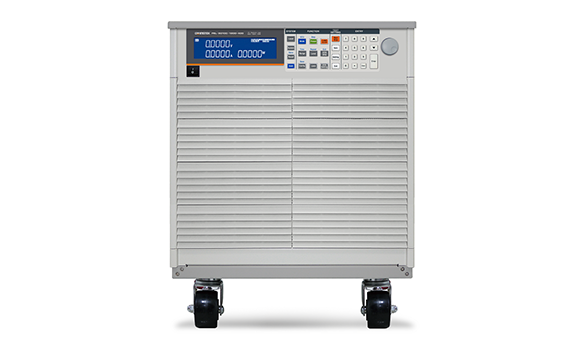

大功率直流电子负载PEL-5000C

　最大功率可达192KW

　最高达8台主/从并联控制

　5位数之数位电压、电流以及功率表

　高速量测及通讯传输速率

　大型LCD Display.可用飞梭旋钮或按键调整设定值

　可同时显示电压值、电流值、瓦特值

　适用于功率因数调整器(PFC]测试用(600V,1200V机种)

　可自动执行OCP、OPP测试

　可设定开机状态值

　定电流、定电阻、定电压、定功率、定电流+定电压、

　定功率+定电压、动态及短路模式

　于短路测试时可设定短路时间

　过电流、功率、温度保护及过电压示警

　电压极性显示可设成正值(“+”)或负值(“-")

　支持太阳能板MPPT测试

　选配接口: GPIB、RS-232C. USB、LAN

产品描述
产品规格
配件
订购信息
下载

　　PEL-5000C系列具有独立的控制及显示面板、定电流/定电阻/定电压/定功率/动态模式，配合面板上的150组储存/呼叫记忆，能有效地控制所有负载的设定，更可透过RS232、Ethernet、 USB和GPIB等界面进行远端控制。

　　具备短路测试功能及设定短路时间，井可量测短路电压及电流。在定电流及定功率模式下，可做动态负载之模拟，其电流上升、下降斜率均为独立可调，另具有.外部输入任意波形之动态负载功能。具有OCP、OPP单键测试功能，使得OCP、OPP之测试更有效率及准确。可设定的吃载1停止吃载(LOAD ON/OFF)电压点及良/不良(CO/NG)的比较判断功能、电压极性显示可正可负及150组储存/呼叫记忆，使得负载更适用于各种不同的应用。多达150组测试参数及状态的储存功能，让其可根据自动测试(Auto Sequence)需求，随时将储存记忆调出来任意使用。因其耐压可高达1200V,故而非常适用于功率因数调整器(PFC)的测试应用。主/从控制最多为1个MASTER, 7个SLAVE

大功率直流电子负载PEL-5000C可应用于电压电流源测试，开关电源瞬时响应模式，定电压模式供限流测试及模拟电池，电池放电，研发、品管，ATE系统，生产测试。

快速选型：

规格
型号	PEL-5006C-150-600		PEL-5008C-150-800		PEL-5010C-150-1000		PEL-5012C-150-1200
功率*1	6Kw		8Kw		10Kw		12Kw
电流	0~60A	0~600A	0~80A	0~800A	0~100A	0~1000A	0~120A	0~1200A
电压	0~150V		0~150V		0~150V		0~150V
最小操作电压	0.7V@600A		0.7V@800A		0.7V@1000A		0.7V@1200A
保护
过功率保护（OPP）	105%		105%		105%		105%
过电流保护（OCP）	104%		104%		104%		104%
过电压保护（OVP）	105%		105%		105%		105%
超温保护（OTP）	90℃±5℃		90℃±5℃		90℃±5℃		90℃±5℃
恒流模式
档位*2	60A	600A	80A	800A	100A	1000A	120A	1200A
分辨率	0.96mA	9.6mA	1.28mA	12.8mA	1.6mA	16mA	1.92mA	19.2mA
精度*3	±0.05% of（Setting+Range）
定电阻
档位	15000Ω~0.25Ω	0.25Ω~0.0012Ω	11250Ω~0.1875Ω	0.1875Ω~0.0009Ω	9000Ω~0.15Ω	0.15Ω~0.0007Ω	7500Ω~0.125Ω	0.125Ω~0.0006Ω
分辨率	66.666uS	4.167uΩ	88.888uS	3.125uΩ	111.111uS	2.5uΩ	133.333uS	2.084uΩ
精度	±0.05% of（Setting+Range）
定电压
档位	150V
分辨率	2.5mV
精度	±0.05% of（Setting+Range）
定功率
档位	600W	6000W	800W	8000W	1000W	10000W	1200W	12000W
分辨率	9.6mW	96mW	12.8mW	128mW	16mW	160mW	19.2mW	192mW
精度	±1.0% of（Setting+Range）
定电压+定电流
档位	150V	600A	150V	800A	150V	1000A	150V	1200A
分辨率	2.5mV	96mW	2.5mV	128mW	2.5mV	160mW	2.5mV	192mW
精度	±1.0% of（Setting+Range）

更多规格请联系我司人员

配件：

附件

　SLS10B RED; PLUG CONN 20A RED Tx1

　SLS10B BLK; PLUG CONN 20A BLK Tx1

　BNC-BNC CABLE L=1 Mx1

　HD-DSUB 15PIN并联线x1

选购配件

　PEL-022 GPIB Card

　PEL-023 RS-232 Card

　PEL-024 LAN Card

　PEL-025 USB Card

　PEL-026 吊环

　PEL-027 机架配件

　PEL-028 不锈钢U型把手(固定在拖架)

　PEL-030 GPIB+RS-232适配卡

　GTL-248 GPIB Cable, 2m

　GTL-250 GPiB Cable, 0.6m

　GTL-246 USB Cable, 1.2m

　GTL-238 RS-232 Cable, 9 pin,M-F Type,1000mm

订购信息：

　PEL-5006C-150-600 150V ,600A,6KW 超高功率直流电子负载

　PEL-5008C-150-800 150V,800A,8KW 超高功率直流电子负载

　PEL-5010C-150-1000 150V,1000A,10KW 超高功率直流电子负载

　PEL-5012C-150-1200 150V,1200A,12KW 超高功率直流电子负载

　PEL-5015C-150-1500 150V,1500A,15KW 超高功率直流电子负载

　PEL-5018C-150-1800 150V,1800A,18KW 超高功率直流电子负载

　PEL-5020C-150-2000 150V,2000A,20KW 超高功率直流电子负载

　PEL-5024C-150-2000 150V,2000A,24KW 超高功率直流电子负载

　PEL-5006C-600-420 600V, ,420A,6KW 超高功率直流电子负载

　PEL-5008C-600-560 600V,560A,8KW 超高功率直流电子负载

　PEL-5010C-600-700 600V,700A, 10KW 超高功率直流电子负载

　PEL-5012C-600-840 600V ,840A, 12KW 超高功率直流电子负载

　PEL-5015C-600-1050 600V,1050A,15KW 超高功率直流电子负载

　PEL-5018C-600-1260 600V,1260A,18KW 超高功率直流电子负载

　PEL-5020C-600-1400 600V,1400A,20KW 超高功率直流电子负载

　PEL-5024C-600-1680 600V,1680A,24KW 超高功率直流电子负载

　PEL-5006C-1200-240 1200V,240A,6KW 超高功率直流电子负载

　PEL-5008C-1200-320 1200V,320A,8KW 超高功率直流电子负载

　PEL-5010C-1200-400 1200V,400A, 10KW 超高功率直流电子负载

　PEL-5012C.1200-480 1200V,480A,12KW 超高功率直流电子负载

　PEL-5015C-1200-600 1200V,600A,15KW 超高功率直流电子负载

　PEL-5018C-1200-720 1200V,720A,18KW 超高功率直流电子负载

　PEL-5020C-1200-800 1200V,800A,20KW 超高功率直流电子负载

　PEL-5024C-1200-960 1200V,960A,24KW 超高功率直流电子负载
