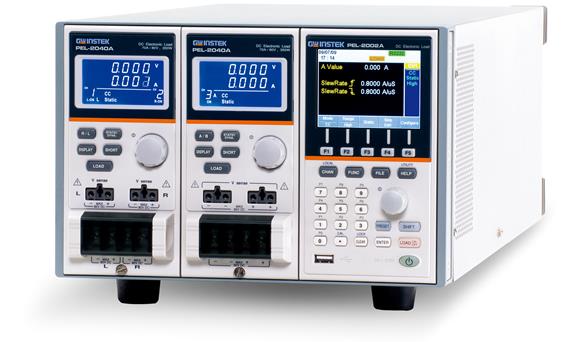

直流电子负载PLE-2000A

10组预置内存
可并行操作
支持负载模拟的序列功能
外部波形控制功能
高精度和高分辨率
可变转换速率
高达8通道的多通道输出
过功率/过电流/过电压/过温保护
延迟控制
USB接口，支持RS-232C,GPIB(选配）
120组设置内存

产品描述
产品规格
配件
订购信息
下载

PEL-2000A可编程直流电子负载，此电子负载可以工作在定电流、定电压、定电阻模式下，还可仿真各种动态负载状况，透过序列功能进行负载电压、电流、负载的上升及下降斜率、电流准位、持续时间等参数来编辑负载波形，同时提供外部波形信号控制以及V&I监测功能，测试参数及状态的存储可高达120组，系统可根据自动测试需求，随时由仪器内部的储存单元EEPROM中呼叫出来使用。

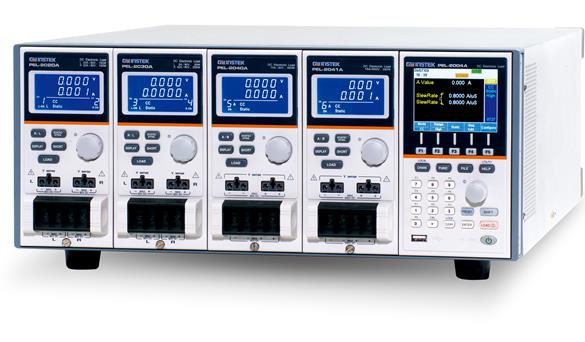

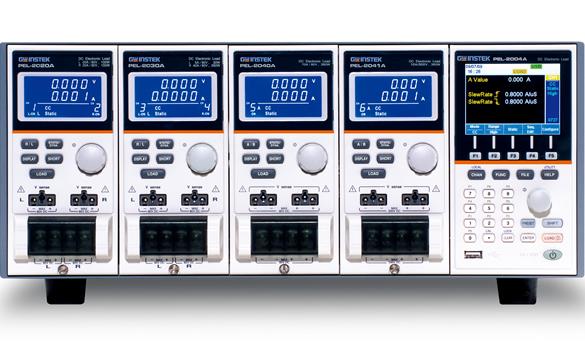

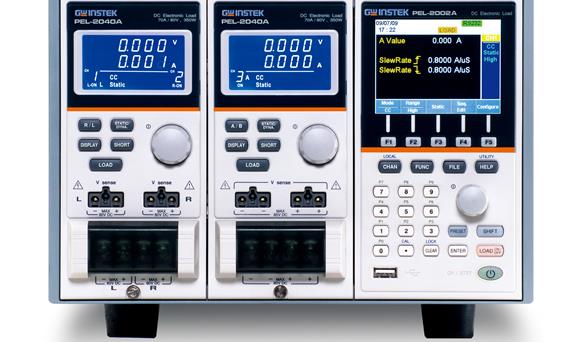

PEL-2000A系列包含两种主控含机框PEL-2002A(可容纳双模块)与PEL-2004(可容纳四模块)，采用模组化设计，协助使用者保留未来可能会运用到更高功率需求的扩充性，目前提供4款负载模组分别为：PEL-2020A(200W双信道负载模块100W*2 ; PEL-2030A (280W双信道负载模块30W+ 250W) ; PEL-2040A(350W单信道负载模块);PEL-2041(350W单信道负载模块)]，以PEL-2004A来代表最多可以组成8个通道同步使用，功率范围200W~350W，电流范围0~70A，电压范围1~500V，使用者可依据实际需求，选择的负载模组及控制模组进行组合或自组负载系统，可同步执行多组电子负载模组拉载的应用，同时每个模组采用隔离与地浮接方式，避免造成短路回路 ; 现今绿能产业蓬勃发展，PEL-2000A 系列符合各式消费性电子及车用能源设备测试的需求，透过外部扁平电缆并联控制功能，最多可以同时控制五个主机框，并让总体的总使用功率达到7kVA。

PEL-2000A系列配备RS232、USB、GPIB(选配)接口、GO/NG接口，同时还配备了驱动程序和针对LabView、VB、C、C++等相关测试软件范例。PEL-2000A系列主要应用于多信道或单信道输出的AC/DC电源、DC/DC电源模块、充电器及电源类电子组件性能的测试，对设计研发、生产线测试及产品检测作业上提供快速有效的测试方案，同时具有的OPP、OCP、OVP、OTP、低压保护以及正反向极性保护功能，更大幅提高了产品的可靠性、是工程测试及自动测试环境得以信赖的产品。

每个通道可以单独设置快速序列，每通道最多可以建立120个点、延迟时间等，每一步阶最小可设定为100us。在相同的控制模式下，可以同时进行多通道的序列控制，并模拟交换式电源供应器加载行为，这是PEL-2000A系列强而有力的特征之一，可运用在多通道输出电源供应器的模拟。在动态模式下，负载电流或脉冲负载电阻其两个预置准位的条件设置速度，每一步阶可达25us，这通常是作为标准测试程序，以验证负载快速变化的响应。

右上图是一张单通道交换式电源供应器仿真负载快速变化的一个范例。透过数字示波器搭配使用电流测棒所截取到的电流波形，PEL- 2000A可程序直流电子负载的序列编程功能，能够对于交换式电源供应器进行产品的性能测试

B. MULTIPLE OPERATING MODE

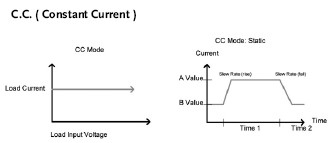

C.C. ( 定电流运作模式 )

定电流模式下，负载单元根据所设置的值吸入电流量，无论电压多大，电流保持不变。CC模式下共有两个档位：高(HI)与低(LOW)档位，低档位的分辨率比高档位高，用于精密测试，当电流超出低档位范围时就需切换配置文件位至高档位。PEL-2000A系列可程序直流电子负载，低范围所能承受的功率为该型号最大的额定功率。CC模式下包含静态与动态两个主要模式，静态模式用于稳定测试，动态模式用于测试瞬间负载，在动态与静态下也可使用Go /No Go 功能。

C.V. ( 定电压运作模式 )

定电压模式下负载单元保持电压不变同时吸取电流，在定电压模式下，单信道负载其可以设定A & B两个值以及限制的电流值，亦可透过负载模块的前面板A/B键来切换并选择A或 B的测试条件。双信道负载只能设定一个条件值(A值)，在CV模式下可以设定响应时间的快慢。

C.V.+C.C. ( 恒压+恒流模式 )

在定电压模式下，可设定一个电流限制，可进入CV+CC模式。当电压输入大于A值，并且输入电流低于限制电压时，信道运行在CV模式，当电流大于限制时,信道将进入CC模式。

C.R. ( 定电阻模式 )

定电阻模式下负载单元吸收成线性比例的电流与电压以匹配所设定的电阻值。单通道。单通道有两种值，2个档位及上升与下降转换速率。和CC模式一样定电阻支持动态与静态负载，和其他负载一样，CR模式支持GO/NG功能。

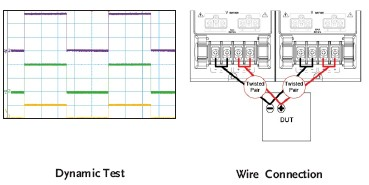

PEL-2000A主控的每个通道都可以并联使用，并可操作在动态与静态模式下。在动态模式下，负载可设定两个准位，两准位之间的延迟最小可设定为0.025ms。当信道并联使用时，动态测试必须要同步。透过并联可有效的执行动态高功率负载，无需采用大功率的负载机来提供。

D. FRAME LINK

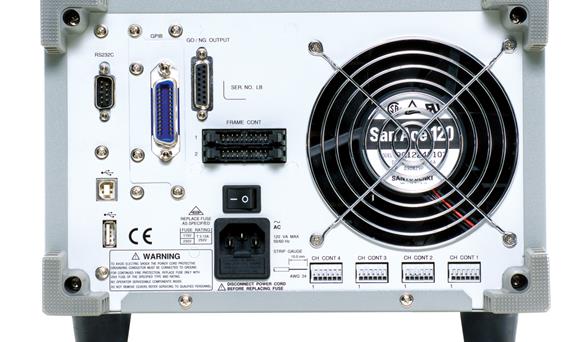

PEL-2000A系列可透过负载控制接口，连接多个电子负载，接面均为标准的MIL20-pin接口，最多可以将4个副控机框与第一主机框相互并接。

在编程序列模式下，共有12组编程序列，每一组程序中有10个序列，透过编辑参数可进行重复测试，运行完成后，所有的测试结果包含GO/NG判断结果将会全部显示在窗口上。

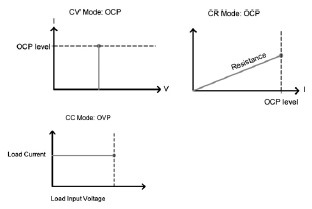

PEL-2000A系列包含多种保护模式：过电流保护(OCP)、过电压保护(OVP)、过功率保护(OPP)、反极性保护(RVP)、低电压保护(UVP)，各种保护模式都能有效地保护负载与待测体，当保护设定被触发，蜂鸣器将会发出警报音，同时负载发出警报停止负载吸入电压及电流，负载运用在CV、CR模式时必须要设定过电流保护来限制负载的吸收电流，建议设定电流限制来防止负载烧坏。过电压保护用来限制负载的吸入电压，当设定好限制电压，负载就会有效的限制吸入电压来保护负载。反向极性保护可有效的防止反接带来的仪器损坏，透过设定低电压范围，可有效的防止待测体因电压过低带来的损坏。

G. Von VOLTAGE SETTINGS

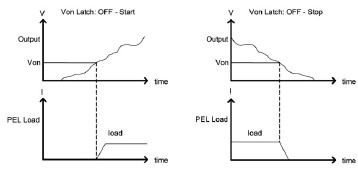

Von Voltage指负载开始吸取电流时的电压。Von Voltage共有两种操作模式：Von Latched 开及 Von Latched 关。当Von Latched开，当电压值达到Von电压时，负载开始吸入电流，且电压低于Von电压时，仍然持续吸入电流。Von Latched 关，电压值达到Von电压时，开始吸入电流，但当电压值低于Von电压时，停止吸入电流。如图：Von Latched被设置为关闭时，若Von-Voltage限制已超过，负载模块将开始吸入电流，直至输出电压下降于Von-Voltage限制时，才会停止吸收电流。

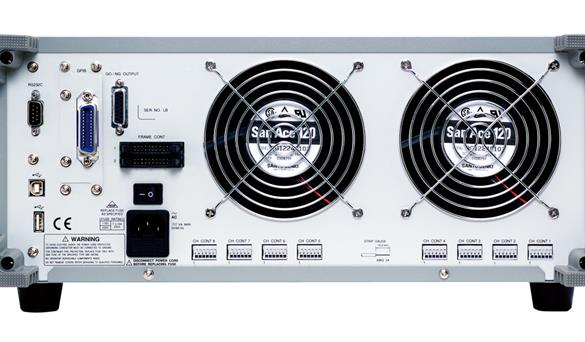

H. EXTERNAL CHANNEL CONTROL

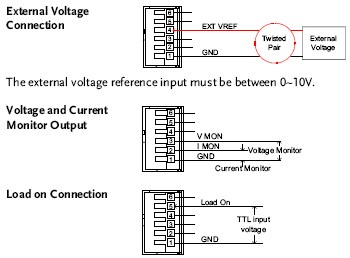

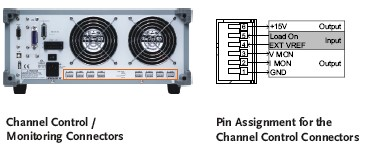

透过后面板对应通道的6针插槽，可监测每个通道的输入状况，包括输入电压、输入电流、负载的On/Off，以及CC与CV模式的设定。电压监测输出，(VMON) 与电流监测输出 (IMON)，所输出的负载输入电压和负载输入电流是其所占全刻度的百分比，如0V＝0%全刻度输入电压，10V＝100%全刻度输入电压。电压监测透过1 & 3 电流监测透过1 & 2。下面描述了电压和电流监测输出的接脚配置。

为了启动负载，Load on (pin5) 和 GND (pin1) 端需透过低电压(0~1V)，同样，若需要透过较高电压(4-5V)；Load on 输入电压必须为TTL。

快速选型：

快速选型

型号	操作电压	操作电流	功率	通道数	标配接口
PEL-2020A	1-80V	20A	100W/100W	2	USB/RS232
PEL-2030A	1-80V	5/40A	30W/250W	2	USB/RS232
PEL-2040A	1-80V	70A	350W	1	USB/RS232
PEL-2041A	2.5-500V	10A	350W	1	USB/RS232

详细规格
	PEL-2020A			PEL-2030A			PEL-2040A		PEL-2041A
通道	L/R	L/R		左	右	右	单	单	单	单
档位	低	高		N/A	低	高	低	高	低	高
功率	100W	100W		30W	250W	250W	350W	350W	350W	350W
电流	0~2A	0~20A		0~5A	0~4A	0~40A	0~7A	0~70A	0~1A	0~10A
电压	0~80V	0~80V		1~80V	1~80V	1~80V	0~80V	0~80V	0~500V	0~500V
最小操作电压	0.4V 在2A	0.8V 在20A		0.8V 在5A	0.4V 在4A	0.8V 在40A	0.4V 在7A	0.8V 在70A	0.4V 在1A	0.8V 在10A
(DC)(Typ.)	0.2V 在1A	0.4V 在10A		0.4V 在2.5A	0.2V 在2A	0.4V 在20A	0.2V 在3.5A	0.4V 在35A	0.2V 在0.5A	0.4V 在5A
静态模式
定电流模式
操作范围	0~2A	0~20A		0~5A	0~4A	0~40A	0~7A	0~70A	0~1A	0~10A
设置范围	0~2.04A	0~20.4A		0~5.1A	0~4.08A	0~40.8A	0~7.14A	0~71.4A	0~1.02A	0~10.2A
分辨率	0.1mA	1mA		0.125mA	0.1mA	1mA	0.2mA	2mA	0.05mA	0.5mA
精度	±(0.1%设定值+0.1%F.S.)	±(0.1%设定值+0.2%F.S.)		±(0.1%设定值+0.1%F.S.)	±(0.1%设定值+0.1%F.S.)	±(0.1%设定值+0.2%F.S.)	±(0.1%设定值+0.1%F.S.)	±(0.1%设定值+0.2%F.S.)	±(0.1%设定值+0.1%F.S.)	±(0.1%设定值+0.2%F.S.)
定电阻模式
操作范围	0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V)			0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V)	0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V)		0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V)		1.25Ω~5kΩ(350W/125V);50Ω~200KΩ(350W/80V)
设置范围	0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V)			0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V)	0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V)		0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V)		1.25Ω~5kΩ(350W/16V);50Ω~200KΩ(350W/80V)
分辨率	0.333mS(100W/16V);6.667μS(100W/80V)			83.333μS(30W/16V);1.666μS(30W/80V)	0.666mS(250W/16V);13.333μS(250W/80V)		1mS(350W/80V);20μS(350W/80V)		20μS(350W/125V);0.5μS(350W/500V)
精度	300Ω: ±(0.2%设定值+0.1S)；15KΩ: ±(0.1%设定值+0.01S)			1.2KΩ: ±(0.2%设定值+0.1S)；60KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)	150Ω: ±(0.2%设定值+0.1S)；7.5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)		100Ω: ±(0.2%设定值+0.1S)；5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)		5kΩ: ±(0.2%设定值+0.02S)；200KΩ: ±(0.1%设定值+0.005S)(≥2.5V 在输入)
定电压+定电流模式
操作范围	1~80V								2.5~500V
设置范围	0~81.6V								0~510V
分辨率	2mV								10mV
精度	±(0.05%设定值+0.1%F.S.)								±(0.05%设定值+0.1%F.S.)
电流设置范围	0~20A			0~5A	0~40A		0~70A		0~10A
分辨率	1mA			0.125mA	1mA		2mA		0.5mA
精度	±(0.1%设定值+0.2%F.S.)
定功率模式
操作范围*	1~10W	1~100W		1~30W	1~25W	1~250W	1~35W	1~350W	1~35W	1~350W
设置范围	0~10.2W	0~102W		0~30.6W	0~25.5W	0~255W	0~35.7W	0~357W	0~35.7W	0~357W
分辨率	1mW	10mW		1mW	1mW	10mW	1mW	10mW	1mW	10mW
精度	±(0.5%设定值+0.5%F.S.)		±(0.5%设定值+0.5%F.S.)	±(0.5%设定值+0.5%F.S.)	±(0.5%设定值+0.5%F.S.)	±(0.5%设定值+0.5%F.S.)	±(0.5%设定值+0.5%F.S.)	±(0.5%设定值+0.5%F.S.)	±(0.5%设定值+0.5%F.S.)	±(0.5%设定值+0.5%F.S.)
动态模式
T1 & T2	0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS			0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS			0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS		0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS
精度	1μS/1mS ± 100ppm			1μS/1mS ± 100ppm			1μS/1mS ± 100ppm		1μS/1mS ± 100ppm
定电流模式
转换率(±10%设定值+15μs)	0.32~80mA/μS	3.2~800mA/μS		0.8~200mA/μS	0.64~160mA/μS	6.4~1600mA/μS	0.001~0.28A/μS	0.01~2.8A/μS	0.16~40mA/μS	1.6~400mA/μS
转换分辨率	0.32mA/μS	3.2mA/μS		0.8mA/μS	0.64mA/μS	6.4mA/μS	0.001A/μS	0.01A/μS	0.16mA/μS	1.6mA/μS
转换率精度	±(10%设定值+15μS)	±(10%设定值+15μS)		±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)
电流设置范围	0~2A	0~20A		0~5A	0~4A	0~40A	0~7A	0~70A	0~1A	0~10A
电流分辨率	0.1mA	1mA		0.125mA	0.1mA	1mA	0.2mA	2mA	0.05mA	0.5mA
电流精度	±0.4%F.S.	±0.4%F.S.		±0.4%F.S.	±0.4%F.S.	±0.4%F.S.	±0.4%F.S.	±0.4%F.S.	±0.4%F.S.	±0.4%F.S.
定电阻模式
转换率	0.32~80mA/μS	3.2~800mA/μS		0.8~200mA/μS	0.64~160mA/μS	6.4~1600mA/μS	0.001~0.28A/μS	0.01~2.8A/μS	0.16~40mA/μS	1.6~400mA/μS
转换分辨率	0.32mA/μS	3.2mA/μS		0.8mA/μS	0.64mA/μS	6.4mA/μS	0.001A/μS	0.01A/μS	0.16mA/μS	1.6mA/μS
转换率精度	±(10%设定值+15μS)	±(10%设定值+15μS)		±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)	±(10%设定值+15μS)
电阻设置范围	0.075Ω~300Ω(100W/16V)；3.75Ω~15KΩ(100W/80V)			0.3Ω~1.2KΩ(30W/16V)；15Ω~60KΩ(30W/80V)	0.0375Ω~150Ω(250W/16V)；1.875Ω~7.5KΩ(250W/80V)		0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V)		1.25Ω~5kΩ(350W/125V);50Ω~200KΩ(350W/80V)
电阻分辨率	0.333mS(100W/16V)；6.667μS(100W/80V)			83.333μS(30W/16V)；1.666μS(30W/80V)	0.666mS(250W/16V)；13.333μS(250W/80V)		1mS(350W/80V);20μS(350W/80V)		1.25Ω~5kΩ(350W/16V);50Ω~200KΩ(350W/80V)
电阻精度	300Ω: ±(0.5%设定值+0.1S)；15KΩ: ±(0.5%设定值+0.01S)			1.2KΩ: ±(0.5%设定值+0.1S)；60KΩ: ±(0.5%设定值+0.01S)	150Ω: ±(0.5%设定值+0.1S)；7.5KΩ: ±(0.5%设定值+0.01S)		100Ω: ±(0.2%设定值+0.1S)；5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)		20μS(350W/125V);0.5μS(350W/500V)
测量
电压回读
范围	0~16V	0~80V		0~16V, 0~80V	0~16V	0~80V	0~16V	0~80V	0~125V	0~500V
分辨率	0.32mV	1.6mV		0.32mV, 1.6mV	0.32mV	1.6mV	0.32mV	1.6mV	2.5mV	10mV
精度	±(0.025%设定值+0.025%F.S.)
电流回读
范围	0~2A	0~20A		0~5A	0~4A	0~40A	0~7A	0~70A	0~1A	0~10A
分辨率	0.04mA	0.4mA		0.1mA	0.08mA	0.8mA	0.14mA	0.14mA	0.02mA	0.2mA
精度	±(0.05%设定值+0.05%F.S.)
功率回读
范围	0~10W	0~100W		0~30W	0~25W	0~250W	0~35W	0~350W	0~35W	0~350W
精度	±(0.1%设定值+0.1%F.S.*1)
保护
过功率保护
范围	1~102W			1~30.6W	1~255W		1~357W		1~357W
分辨率	0.5W			0.15W	1.25W		1.75W		1.75W
精度	±(2%设定值+0.25%F.S.)			±(2%设定值+0.25%F.S.)	±(2%设定值+0.25%F.S.)		±(2%设定值+0.25%F.S.)		±(2%设定值+0.25%F.S.)
过电流保护
范围	0~20.4A			0~5.1A	0~40.8A		0~71.4A		0~10.2A
分辨率	0.05A			0.0125A	0.1A		0.175A		0.025A
精度	±(2%设定值+0.25%F.S.)			±(2%设定值+0.25%F.S.)	±(2%设定值+0.25%F.S.)		±(2%设定值+0.25%F.S.)		±(2%设定值+0.25%F.S.)
过电压保护
范围	1~81.6V			1~81.6V	1~81.6V		1~81.6V		1~510V
分辨率	0.2V			0.2V	0.2V		0.2V		1.25V
精度	±(2%设定值+0.25%F.S.)			±(2%设定值+0.25%F.S.)	±(2%设定值+0.25%F.S.)		±(2%设定值+0.25%F.S.)		±(2%设定值+0.25%F.S.)
过温度保护	≈85℃			≈85℃	≈85℃		≈85℃		≈85℃
额定功率保护
功率值	110W			33W	275W		385W		385W
精度	±(2%设定值)			±(2%设定值)	±(2%设定值)		±(2%设定值)		±(2%设定值)
常规
短路
电流(CC)	≈2.2/2A	≈22/20A		≈5.5/5A	≈4.4/4A	≈44/40A	≈7.7/7A	≈77/70A	≈1.1/1A	≈11/10A
电压(CV)	0V	0V		0V	0V	0V	0V	0V	0V	0V
电阻(CR)	≈3.75Ω	≈0.075Ω		≈15Ω, ≈0.3Ω	≈1.875Ω	≈0.0375Ω	≈1.25Ω	≈0.025Ω	≈15Ω,≈50Ω	≈1.25Ω
输入电阻(负载关闭)
	500KΩ(典型值)
电源	AC 100V~230V ±10%; 50Hz/60Hz ±2Hz
重量	约3.8Kg
尺寸 & 重量(PEL-2002A)	272(W) × 200(H) × 581(D) mm; 约16.1kg(全型号)
尺寸 & 重量(PEL-2004A)	435(W) × 200(H) × 581(D) mm; 约24.8kg(全型号)

配件：

附件
PEL-2002A/2004A 使用手册 ×1，电源线 × 1
PEL-2020A/2030A/2040A/2041A GTL-120测试线 × 1，GTL-121传感线× 1
*PEL-003 × 3 (PEL-2004A)；PEL-003 × 1 (PEL-2002A)；

选配附件
PEL-001 GPIB卡
PEL-002 PEL-2000A系列机架套件
PEL-003 面板盖
GTL-251 GPIB-USB-HS(高速)
GTL-248 GPIB线(2m)
GTL-249 机框连接线
GTL-246 USB线, USB 2.0 A-B TYPE CABLE, 4P
GTL-232 RS-232C线, 9-pin, F-F Type, null modem, 2000mm

订购信息：

PEL-2002A可编程电子负载主机框(二模組)

PEL-2004A可编程电子负载主机框(四模組)

PEL-2020A双通道负载模組(80V/20A;100W) x 2

PEL-2030A双通道负载模組(80V/5A;30W) + (80V/40A;250W)

PEL-2040A单通道负载模組(80V/70A;350W)

PEL-2041A单通道负载模組(500V/10A;350W)
