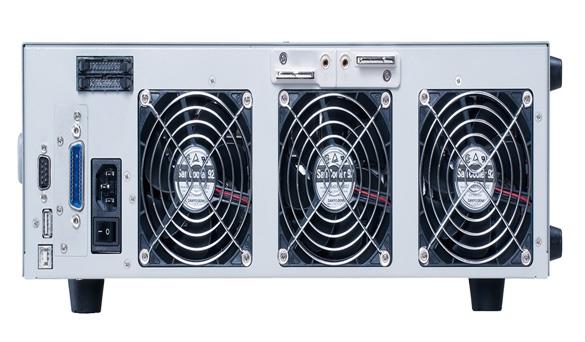

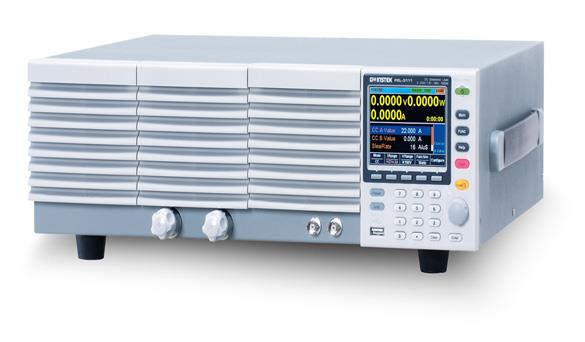

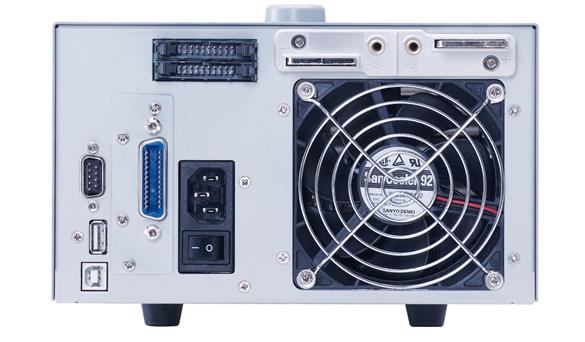

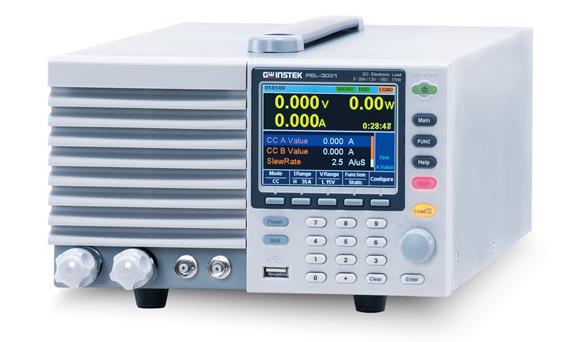

固纬直流电子负载PLE-3000

操作电压（DC）：1.5V-150V

7种操作模式：CC, CV, CR, CP, CC+CV, CR+CV, CP+CV

大功率：并联操作最大可达：56.7KW

高速可调斜率(16A/uS)

高效负载模拟：序列功能

编程功能(Go/NoGo测试）

动态（开关）功能：0.0166Hz-20kHz

软启动功能

短路功能

计时功能

定时功能：1s-999h 59min 59s,关闭

外部通道控制/模拟控制功能

OPP/OCP/OVP/UVP设置可调

3.5" TFT LCD 显示

多种接口：USB 2.0,RS-232/GPIB(选配)

产品描述
产品规格
配件
订购信息
下载

PEL-3000系列电子负载具有高速斜率和大功率容量，能够满足SPS（开关电源），直流-直流电源转换器，HEV(混合动力电动汽车)电池测试的需求。

PEL-3000系列拥有单通道，有7种操作模式，CV(定电压)，CC(定电流)，CR（定电阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模拟各种动态负载特性。序列功能允许通过指定的负载电流，上升/下降斜率，电流水平，持续时间和其他参数来编辑负载曲线。

除了USB和GPIB及RS232C的数字接口，还有外部模拟控制接口，该接口允许设置操作参数和监测PEL-3000输出的电压及电流。PEL-3000系列有5种型号，PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W)，最小输入电压是1.5V。功率可以通过并联加载机来提升，连接4台加载机，功率可以达到9.45KW。

PEL-3000系列具备保护机制，如OPP,OCP,OTP,UVP和反极性保护，它们能显著的提高设备的可靠性。提供RS 232C,USB,GPIB和GO/NG标准接口。对于编程控制，LabVIEW驱动和VB,C,C++示例代码是可用的。PEL-3000系列针对产品设计和生产提供一个快速，有效的解决方案。

快速选型：

型号	操作电压	操作电流	功率	标配接口
PEL-3021	1.5-150V	35A	175W	USB/RS232
PEL-3041	1.5-150V	70A	350W	USB/RS232
PEL-3111	1.5-150V	210A	1050W	USB/RS232
PEL-3211	1.5-150V	420A	2100W	USB/RS232
PEL-3212	1.5-150V	420A	2100W	USB/RS232
PEL-3323	1.5-150V	630A	3150W	USB/RS232
PEL-3424	1.5-150V	840A	4200W	USB/RS232
PEL-3535	1.5-150V	1050A	5250W	USB/RS232
PEL-3322	1.5-150V	630A	3150W	USB/RS232
PEL-3533	1.5-150V	1050A	5250W	USB/RS232
PEL-3744	1.5-150V	1470A	7350W	USB/RS232
PEL-3955	1.5-150V	1890A	9450W	USB/RS232

详细规格
型号		PEL-3021		PEL-3041		PEL-3111		PEL-3211
工作电压（DC）		1.5V~150V		1.5V~150V		1.5V~150V		1.5V~150V
电流		35A		70A		210A		420A
功率		175W		350W		1050W		2100W
CC模式
工作范围		0A~35A/0A~3.5A/0A~0.35A		0A~70A/0A~7A/0A~07A		0A~210A/0A~21A/0A~2.1A		N/A
设置精度		±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s)						N/A
CR模式
工作范围	范围	H/M/L	23.3336s~400us(42.857mΩ~2.5kΩ)		46.6672s~800us(21.428mΩ~1.25kΩ)		140.0016s~2.4ms(7.1427mΩ~416.6667Ω)	N/A
		H/M	2.33336s~40us(428.566mΩ~25kΩ)		4.66672s~80us(214.28mΩ~12.5kΩ)		14.0001s~242.4us(71.427mΩ~4.16667kΩ)
		L	0.233336s~4us(4.28566mΩ~250kΩ)		0.46667s~8us(2.1428mΩ~125kΩ)		1.40001s~24.24ms(714.27mΩ~41.6667Ω)
设置精度	H/M/L	±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s)
CV模式
工作范围	范围	H	1.5V~150V					N/A
		L	1.5V~15V
设置精度	范围	±(0.1% of set + 0.1% of f.s)
CP模式
工作范围	范围	H	17.5W~175W		35W~350W		105W~1050W	N/A
		M	1.75W~17.5W		3.5W~35W		10.5W~105W
		L	0.175W~1.75W		0.35W~3.5W		1.05W~10.5W
斜率
设置范围（CC模式）	范围	H	2.5mA/us~2.5A/us		5mA/us~5A/us		16mA/us~16A/us	N/A
		M	250uA/us~250mA/us		500uA/us~500mA/us		1.6mA/us~1.6A/us
		L	25uA/us~25mA/us		50uA/us~50mA/us		160uA/us~160mA/us
设置范围（CR模式）	范围	H	250uA/us~250mA/us		500uA/us~500mA/us		1.6mA/us~1.6A/us	N/A
		M	25uA/us~25mA/us		50uA/us~50mA/us		160uA/us~160mA/us
		L	2.5uA/us~2.5mA/us		5uA/us~5mA/us		16uA/us~16mA/us
测量
电压测量	精度	±(0.1% of set + 0.1% of f.s)						N/A
电流测量	精度	±(0.2% of set + 0.3% of f.s)
动态模式
工作模式		CC and CR						N/A
T1&T2		0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms
精度		1us/1ms±100ppm
斜率	范围	H	2.5mA/us~2.5A/us		5mA/us~5A/us		16mA/us~16A/us	N/A
		M	250uA/us~250mA/us		500uA/us~500mA/us		1.6mA/us~1.6A/us
		L	25uA/us~25mA/us		50uA/us~50mA/us		160uA/us~160mA/us
电流精度		±0.4%F.S.
尺寸&重量
		214.5(W)×124(H)×400(D)mm;Approx. 6kg		214.5(W)×124(H)×400(D)mm;Approx. 7kg		429.5(W)×128(H)×400(D)mm;Approx. 17kg		429.5(W)×128(H)×553.5(D)mm;Approx. 23kg

配件：

配件：

用户手册*1

电源线*1

选购配件：

GTL-120 测试线（40A）

GTL-248 GPIB数据线 2M

GTL-246 USB数据线 USB 2.0A-B TYPE CABLE,4P

GTL-249 负载连接线(300mm)

GTL-251 GPIB-USB-HS

GRA-413 PEL-3211 机架固定套件（EIA+JIS）

GRA-414-J PEL-3021/3041/3111机架固定套件(JIS)

GRA-414-E PEL-3021/3041/3111机架固定套件(EIA)

PEL-004 GPIB卡

订购信息：

PEL-3021 175W可编程直流电子负载

PEL-3041 350W可编程直流电子负载

PEL-3111 1050W可编程直流电子负载

PEL-3211 2100W电子负载加载机（仅供PEL-3111)

PEL-3212 2100W可编程直流电子负载

PEL-3323 3150W可编程直流电子负载

PEL-3424 4200W可编程直流电子负载

PEL-3535 5250W可编程直流电子负载

PEL-3322 3150W可编程直流电子负载

PEL-3533 5250W可编程直流电子负载

PEL-3744 7350W可编程直流电子负载

PEL-3955 9450W可编程直流电子负载
