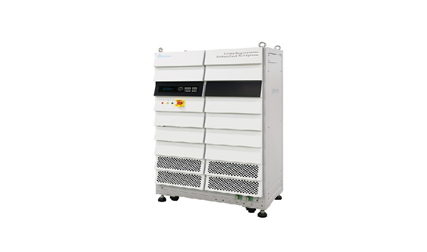

电池模拟器Model 17040

可符合动力电池国际标准测试 : IEC, ISO, UL, GB/T 等
具备电池放电能量回收再利用功能 (Eff. >90%, PF >0.95, I_THD <5%)
具有电压/电流多档位自动切换功能
高精准度电流/电压量测(±0.05%FS/±0.02%FS)
电流爬升率 2ms (10%~90%)
动态(电流/功率)工况模拟测试 : NEDC, FUDS, HPPC 等<
具备通道并联功能
报表资料分析功能
支援断电复归测试功能
 测试异常自动保护功能
电池模拟器功能(选配)
高功率检测设备
电压范围 : 60 ~1000V
电流范围 : 0 ~ 750A
功率范围 : 0 ~ 300kW

客制化整合功能
整合温控箱
BMS 资料读取判断
多通道电压/温度采集

  • 产品描述
  • 产品规格
  • 配件
  • 订购信息
  • 下载

Chroma 能源回收式电池模组测试系统 Model 17040电池模块测试系统是专为高功率电池组测试而开发的高精密充放电设备,具有能量回收功能,可节省放电过程所消耗的大量电能,即使动态充放电,也能确保电网端维持稳定,不致因传统污染影响其他设备。将电池组放电产生的能量回收到电网再利用,解决设备放电能量虚耗,以及热处理不易的问题,符合环保需求。

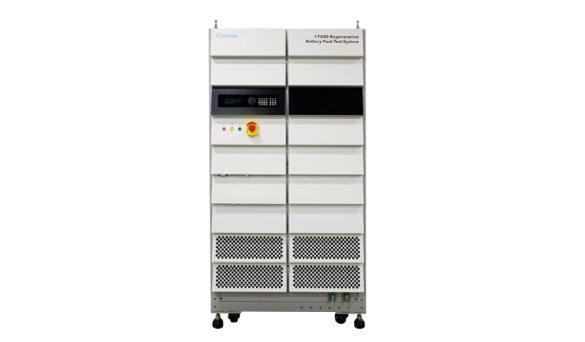

  能源回收式电池模组测试系统 Model 17040

系统自带通信与动态工况仿真功能,智能功能可增加最大充放电电流和功率,设备使用上的动态与弹性,可达到设备高接用户。工况动态仿真功能可让加载行车路谱的电池,可生产电源或功率两种模式来适用不同的标准(NEDC/FUDS)。符合ISO、IEC、UL、GB/T等各式国际测试标准。

快速选型:

型号

17040

最大功率

60kW

120kW

180kW

250kW

300kW

最大电压

1000V

1000V

1000V

1000V

1000V

最大电流

150A

300A

450A

600A

750A

通道

1

1

1

1

1

定电压模式

电压范围

60~1000V

60~1000V

60~1000V

60~1000V

60~1000V

电压精确度

±0.1%FS

±0.1%FS

±0.1%FS

±0.1%FS

±0.1%FS

电压分辨率

20mV

20mV

20mV

20mV

20mV

定电流模式

电流精确度

±0.1%FS

±0.1%FS

±0.1%FS

±0.1%FS

±0.1%FS

电流分辨率

10mA

20mA

30mA

40mA

50mA

定功率模式

功率精确度

±0.2%FS

±0.2%FS

±0.2%FS

±0.2%FS

±0.w%FS

功率分辨率

100mW

100mW

100mW

1W

1W

电池模拟器

电压范围

60-1000V

60-1000V

60-1000V

60-1000V

60-1000V

电压精确度

±0.1%FS

±0.1%FS

±0.1%FS

±0.1%FS

±0.1%FS

电压波纹

<1%FS

<1%FS

<1%FS

<1%FS

<1%FS

测量



电压范围

3 Scales/F.S.

1

60-1000V

60-1000V

60-1000V

60-1000V

60-1000V

2

700V

700V

700V

700V

700V

3

450V

450V

450V

450V

450V

电压精确度

±(0.02% rdg+0.02%FS)

±(0.02% rdg+0.02%FS

±(0.02% rdg+0.02%FS

±(0.02% rdg+0.02%FS



电流范围

(4 Scales/F.S.)

1

150A

300A

450A

600A

750A

2

75A

150A

225A

300A

375A

3

20A

60A

90A

120A

150A

4

10A

20A

30A

40A

50A

电流精确度

±(0.05% rdg +0.05% FS)

±(0.05% rdg +0.05% FS)

±(0.05% rdg +0.05% FS)

±(0.05% rdg +0.05% FS)

±(0.05% rdg +0.05% FS)

功率精确度

±0.15%FS

±0.15%FS

±0.15%FS

±0.15%FS

±0.15%FS

一般规格表

电池充电及电池放电测试系统

操作

充电

CC,CV,CP 波形功率,波形电流,DCOIR


放电

波形功率

电流上升下降时间

2mS(10%-90%)

电流波纹

0.5%F.S.

过冲

1%F.S.

温度系数电压/电流50ppm

50ppm/℃

输入交流



线性电压、频率

(三相/4线

输入:200-220V ±10%,47-63Hz

输入:380-400V ±10%,47-63Hz

输入:440-840±10%,47-63Hz

功率

0.95(额定功率)

L_T.H.D.

<5%输入:200-200V±200-220V ±10%,47-63Hz

其他

效率

>90%(额定功率)

PC连接

以太网

操作温度

0-40℃

保护

UVP,OCP,OPP,OTP,FAN,SHORT

安全与EMC

CE

噪音等级

<70DB

连接选项

标准:以太网, I/O control

选项:Hil(以太网、Can/模拟),BMS rear

尺寸与重量


箱规(H*W*D)/Weight

60kW

190cm x100cm x50cm/900kg

120kW

190cm x100cm x100cm/1800kg

180jW

190cm x100cm x100cm/2700kg

250kW

190cm x100cm x100cm/3600kg

300kW

190cm x100cm x100cm/4500kg


配件:
订购信息:

能源回收式电池模组测试系统M17040

功率

电压

电流

通道

60kW

1000V

150A

1

120kW

1000V

300A

1

180kW

1000V

450A

1

250kW

1000V

600A

1

300kW

1000V

750A

1
