【新品上市】固纬电子GWinstek | GSP-8000 系列频谱分析仪

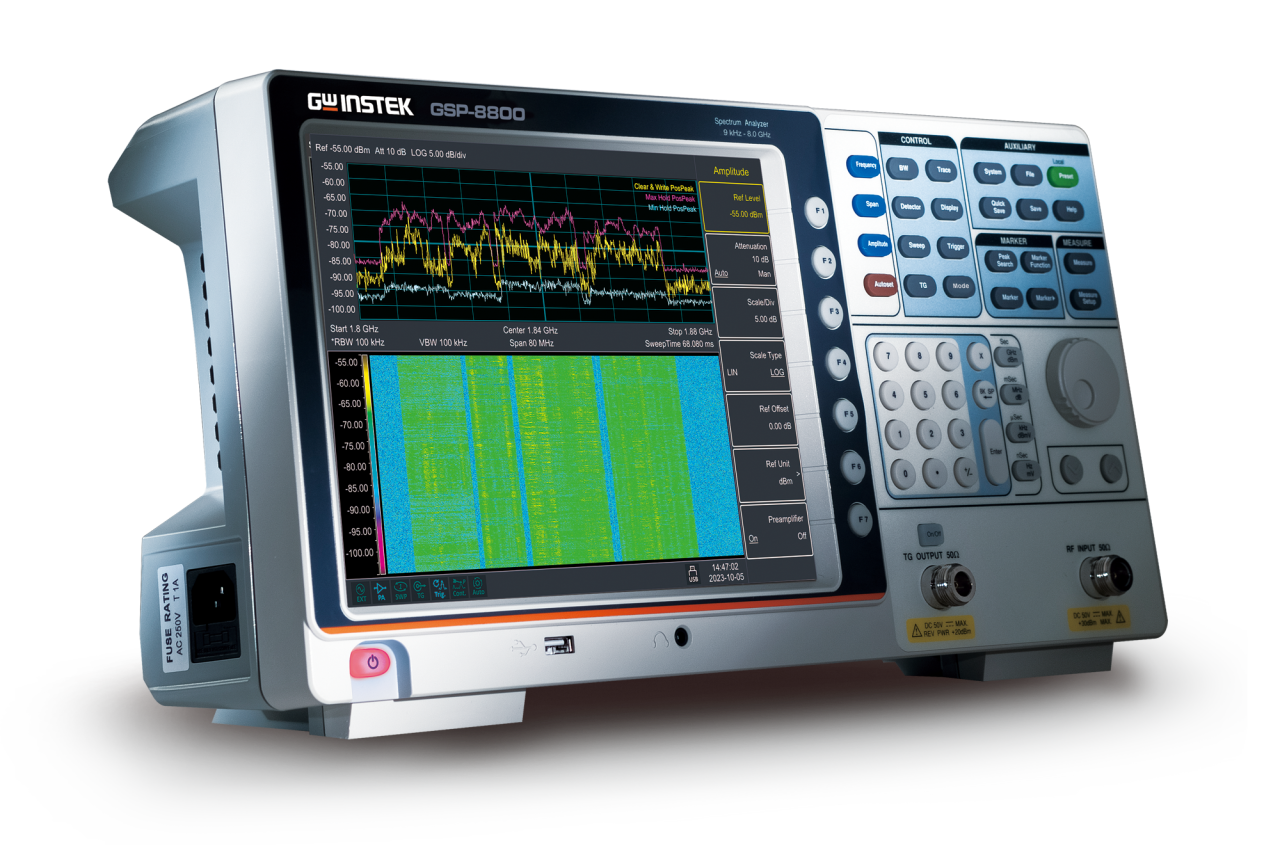

固纬频谱分析仪GSP-8000系列

特点：

频率范围:GSP-8800: 9kHz~8.0GHz

GSP-8380: 9kHz ~3.8GHz

GSP-8180: 9kHz ~1.8GHz

RBW:1Hz~1MHz in 1-3-5-10 steps

VBW:10Hz~3MHz in 1-3-5-10 steps

相位噪声:-104dBc/Hz

灵敏度:-160dBm/Hz Typical @PreAmp On

内建AM/FM 解调

内建Time Spec功能

测量功能:ACPR/OCBW/CHPW, NdB BW, Pass-Fail,

Freq. Counter, Noise Marker

内建20dB前置放大器

接口: LAN, USB Host/Device

屏幕:10.4”XGA输出(分辨率:1024x768)

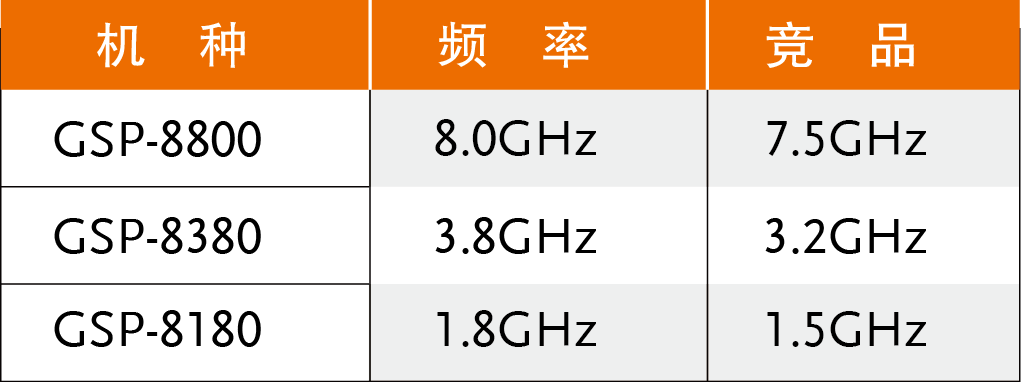

　　GSP-8000系列提供三种频率范围，分别为8.0GHz，3.8GHz与1.8GHz。同时内建Time Spec功能、AM/FM信号解调功能、通道功率测试(Channel Power Measurement)功能、Pass-Fail功能等，满足客户的多样测量需求。

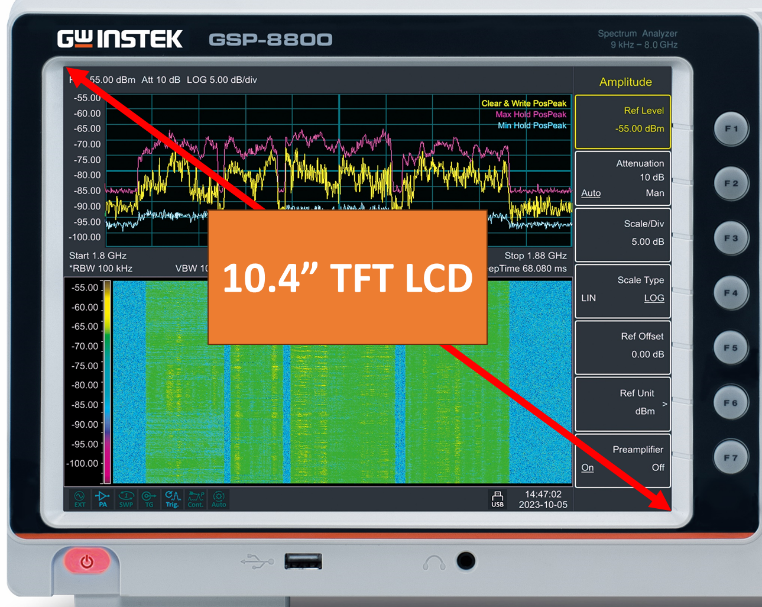

　　大尺寸屏幕

提供10.4” TFT LCD的大尺寸屏幕，搭配1024×768 (XGA)的分辨率，让用户更容易看清楚波形的细节。

时间频谱

此功能可同时检视显示功率、频率和时间之间的关联，可以追踪频率和功率随时间的变化情形

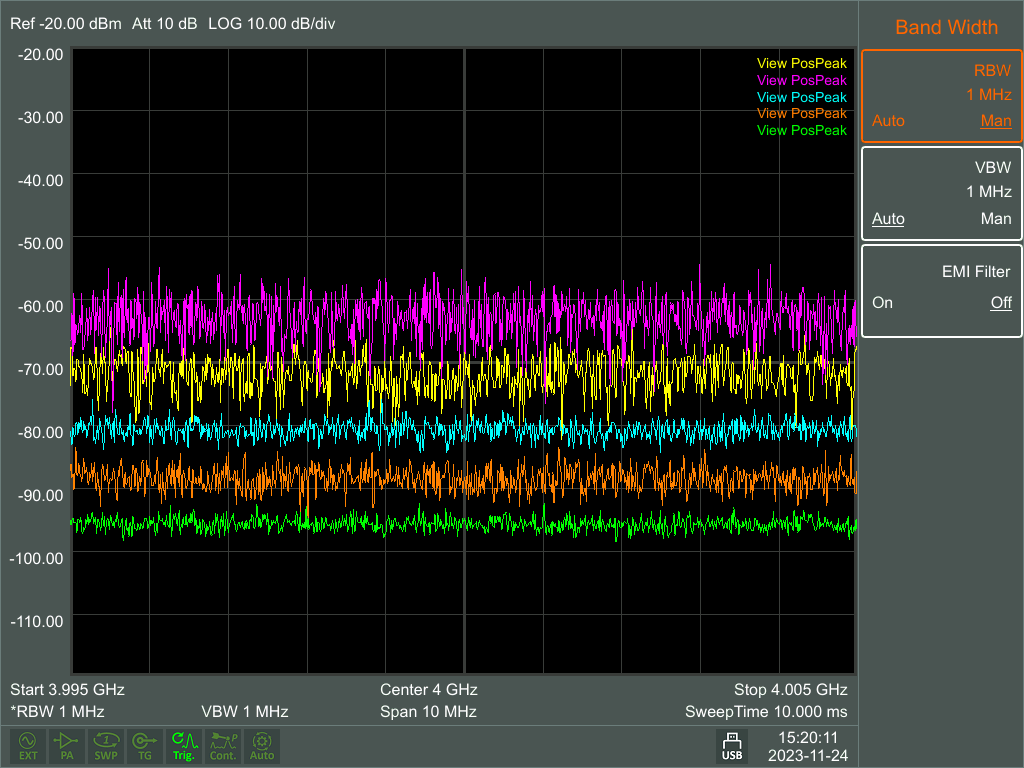

Trace & Detector

　　GSP-8000提供五条不同颜色的Trace，其中Trace1显示为黄色、Trace2为桃红色、Trace3为天青色、Trace4为橘色、Trace5为绿色，使用者可搭配所需的Detector进行测量。Detector功能提供Pos Peak，Neg Peak，Sample，Normal， Voltage Avg，RMS Avg以及Quasi-Peak功能，其中Quasi-Peak功能需要在EMI选配开启后才可使用。

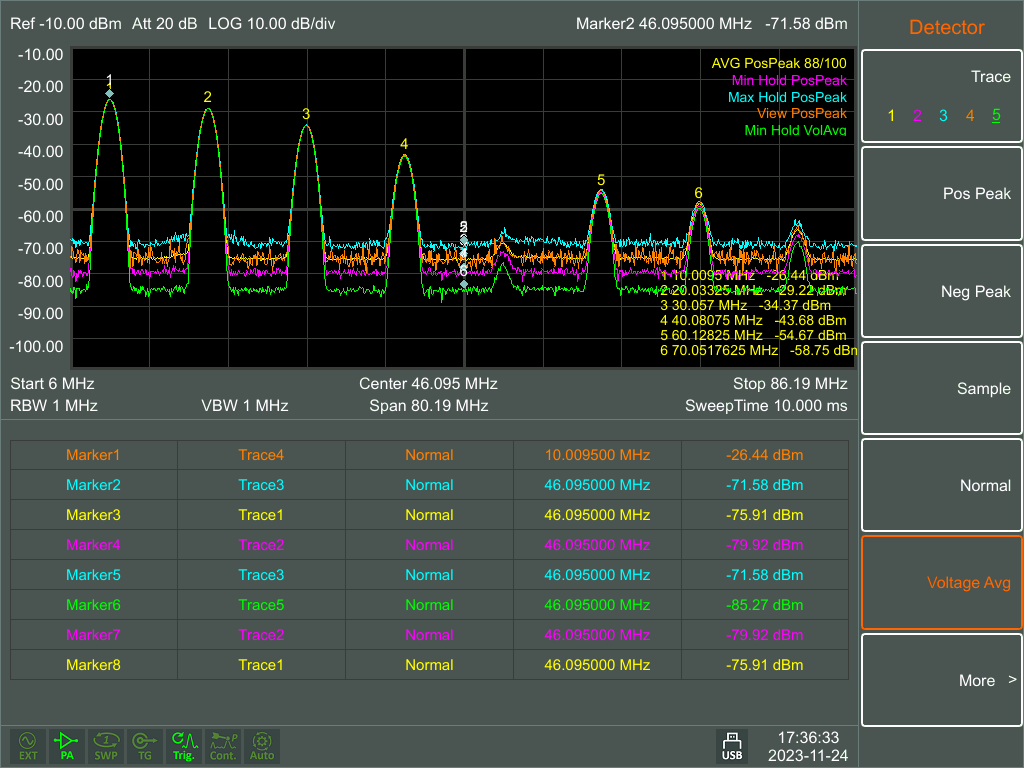

　　峰值搜索 & 标记功能

　　峰值搜索的功能提供除了Max Peak相关的功能外，新增了可设定找寻Min Peak，使用者可自行设定是否要搜寻Max Peak 或 Min Peak。

　　GSP-8000提供最高8个Marker同时显示，且可将Marker指定到不同的Trace上。且提供N-dB、Marker Noise以及频率计(1kHz，100Hz，10Hz以及最精确的1Hz分辨率)三种应用功能。

　　* N-dB：可测量Marker值左右两边分别下降N-dB时的带宽。

　　* Marker Noise：可将当前的Marker频率读值转为1Hz RBW下的dBm/Hz绝对功率读值。

　　* 频率计：可以将计数器设定到1kHz, 100Hz, 10Hz以及最精确的1Hz分辨率。

ACPR, OCBW, CHPW

ACPR

OCBW

CHPW

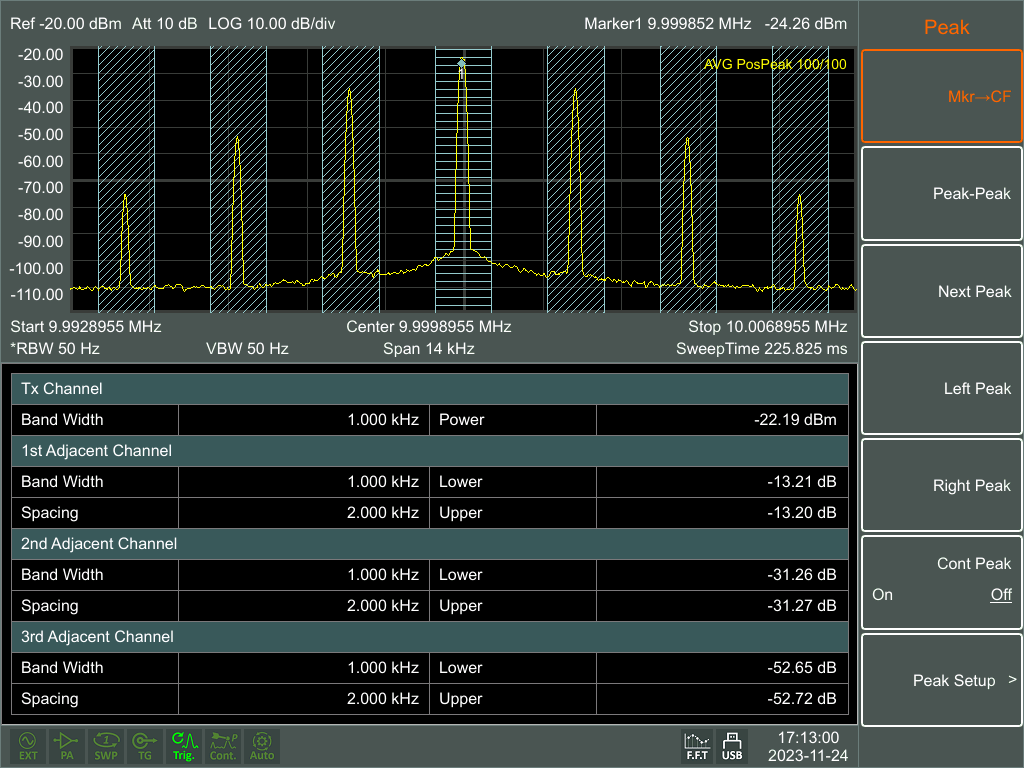

　　相邻通道功率比(ACPR)测量可以检查信号以及邻近通道的功率，有助于了解各通道间的功率值，而ACPR功能最多可设定三组邻近通道测试。

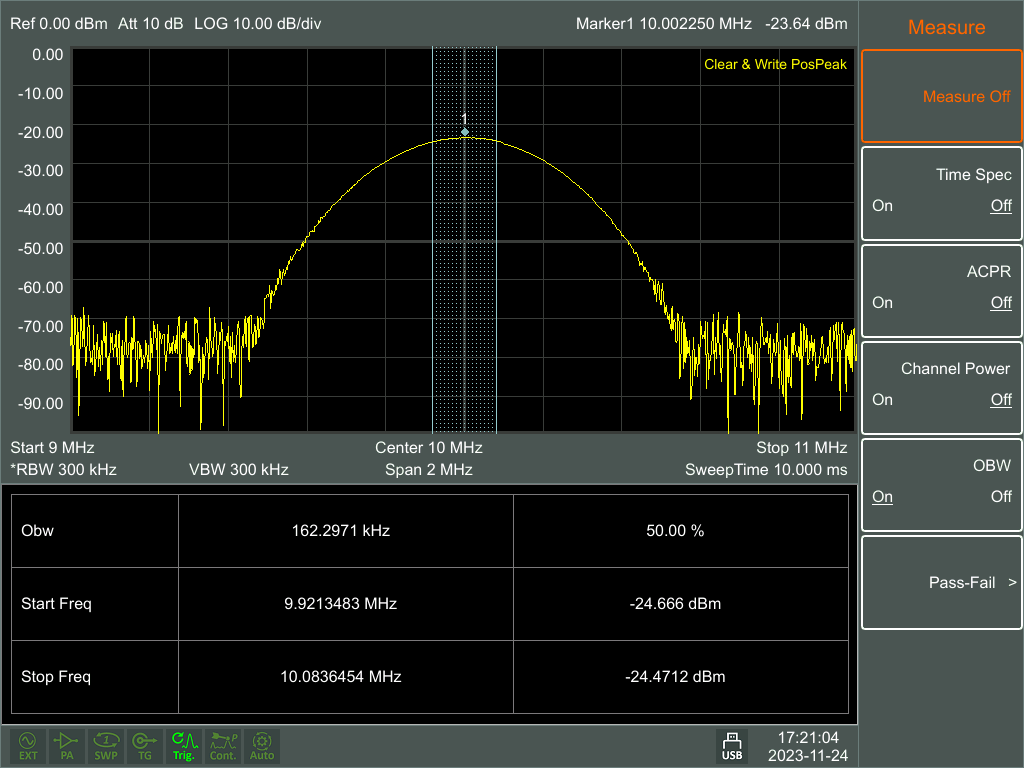

　　占用带宽(OCBW)测量可以同时显示所占用带宽，通道功率及功率频谱密度。

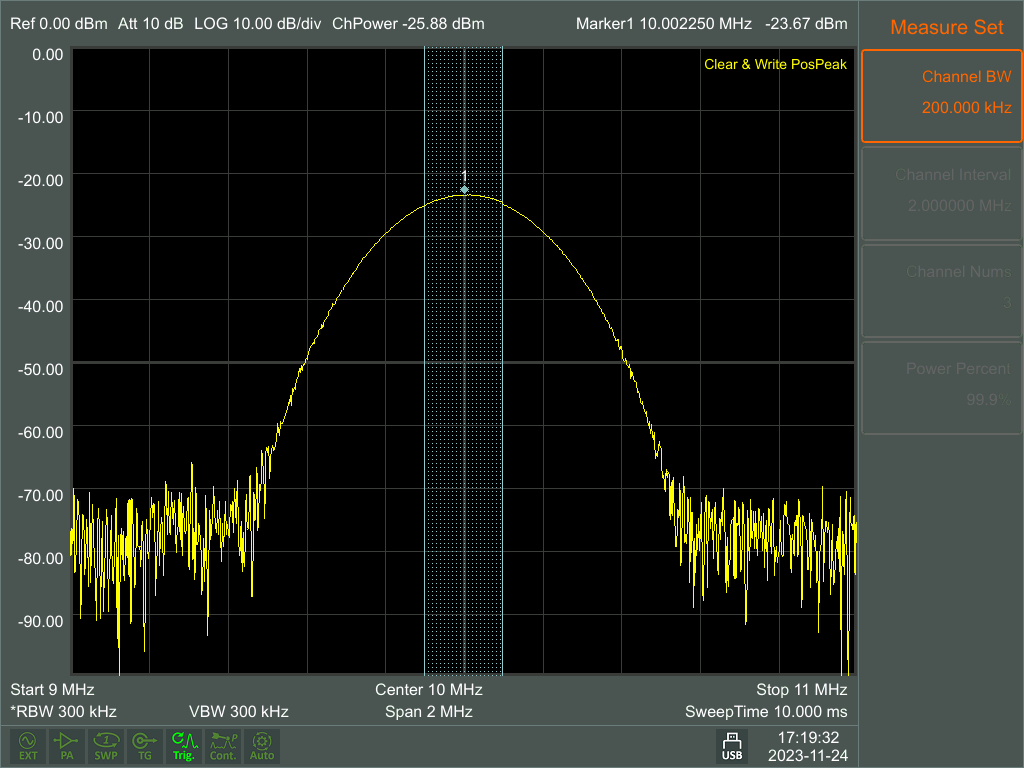

　　通道功率(CHPW)用来测量用户定义的通道中信号的功率强度。

AM与FM信号解调

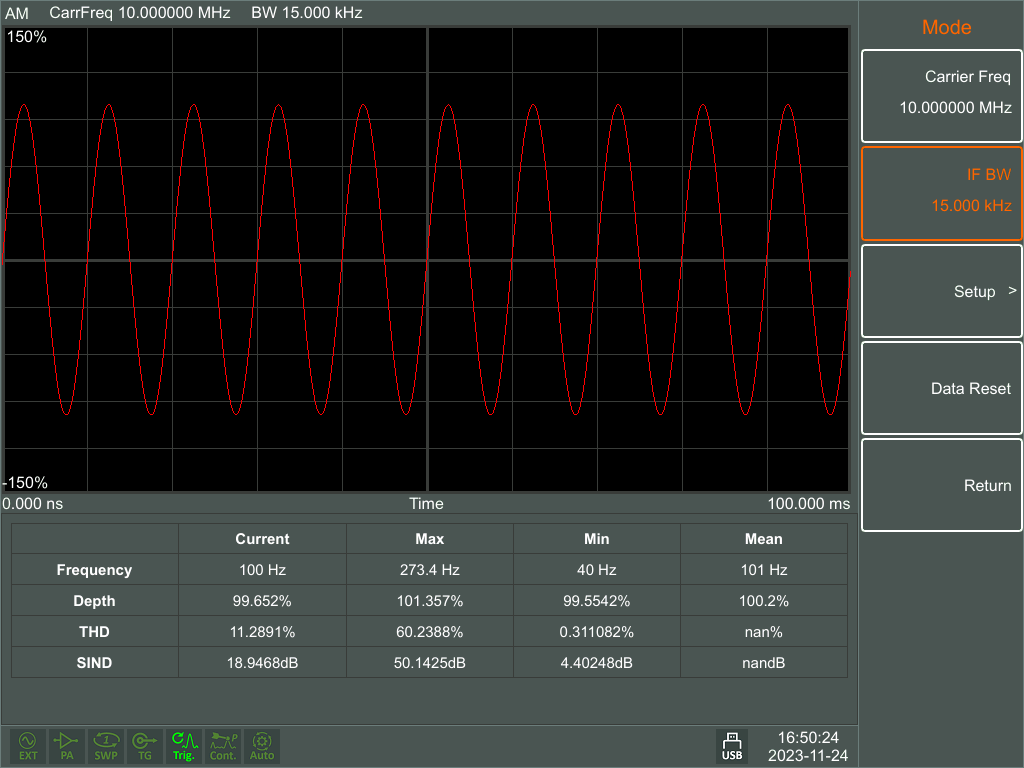

AM 分析

FM 分析

　　AM/FM信号分析测量参数，如调幅深度(Depth)或频偏(Deviation)、失真度(THD)和信噪和失真比(SINAD)，并且支持解调后的音源输出。

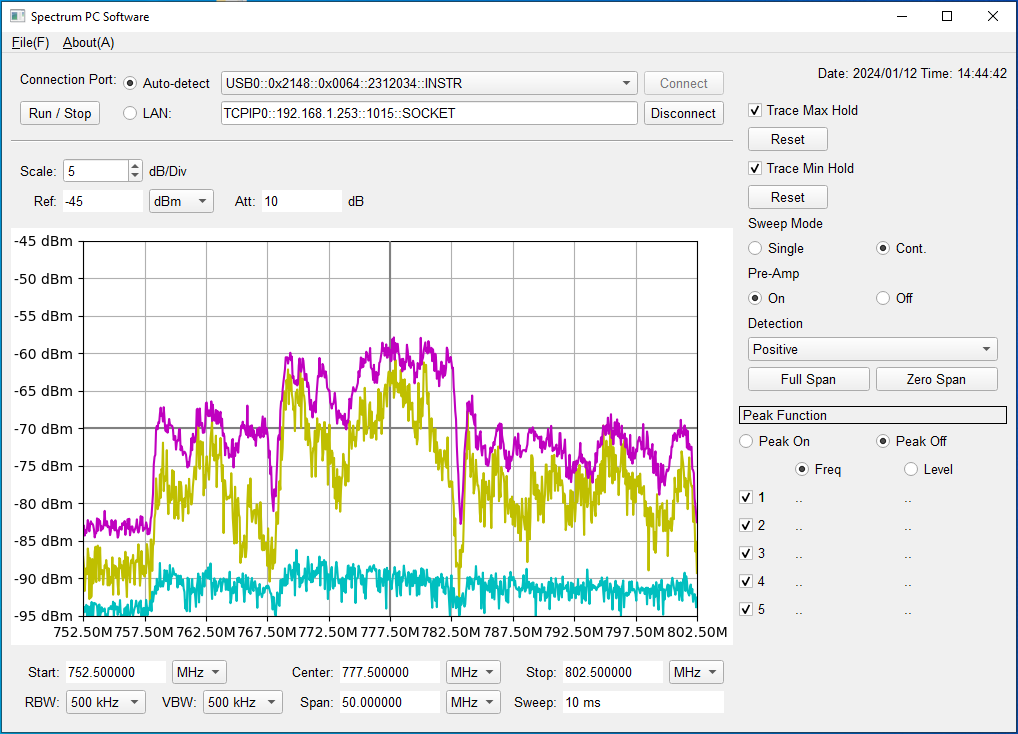

　　专属PC软件

　　GSP-8000有专属的PC软件，可直接通过计算机的USB或LAN接口进行控制。

　　PC软件除了具备基本的Span，Amplitude，BW等设定外，也提供Max/Min Trace、Detector与Peak On/Off等较常用的功能。

关于更多固纬频谱分析仪详情，请联系我司 业务员
