上海航裕新品面世 | HY-PHS系列 断路器瞬动测试专用电源

2023年已至年末，航裕电源总结今年来断路器测试经验，为更加贴合瞬动测试需求，带来冬季新款，

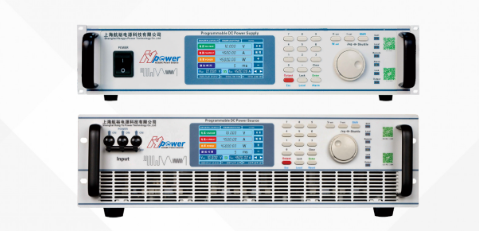

HY-PHS 系列断路器瞬动测试专用电源

什么是瞬动测试

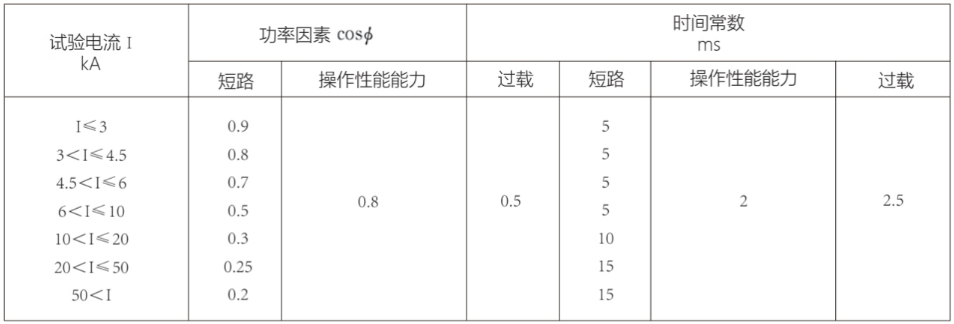

　　瞬动测试是指断路器必须进行的关键测试瞬时脱扣试验，该测试旨在验证断路器在故障条件下会瞬间跳闸，是保障断路器正常工作的重要测试。根据《GB⁄T14048.2-2020低压开关设备和控制设备第2部分：断路器》标准中8.3.3.2 脱扣极限和特性试验要求：该测试条件为直流试验，试验电流在接通时应无过冲,时间常数应小于10ms，电流持续时间为0.2s。试验电流相应的功率因数和时间常数关系如下图所示。

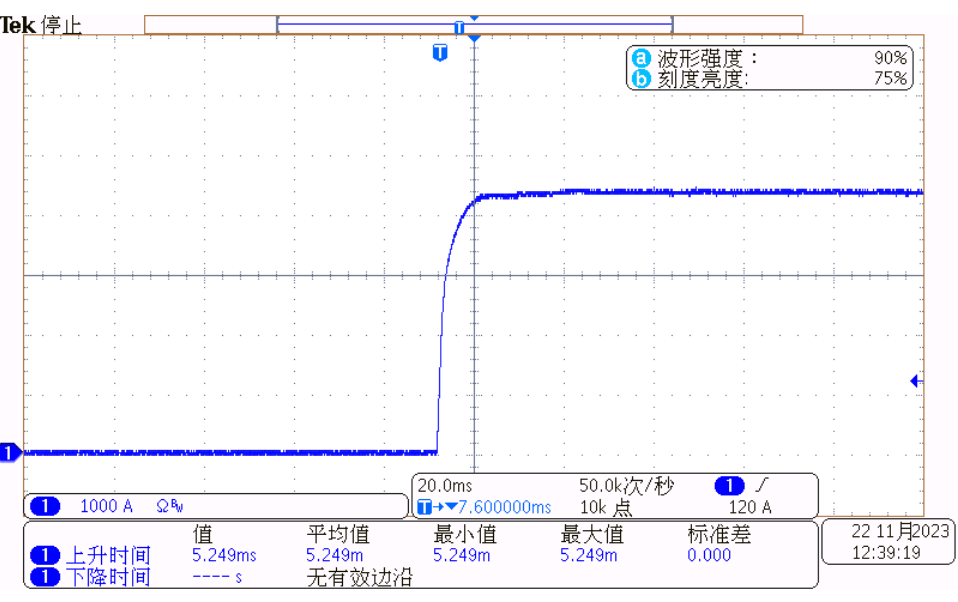

　　HY-PHS系列断路器瞬动测试专用电源，在3U的尺寸下，可达到最大电流4500A并持续工作时间大于0.2s小于1s。该系列电源可通过10台并机达到更大电流45kA。覆盖大多数断路器瞬动测试需求。如此大的电流，电流上升响应时间仍然能控制在10ms以内，精准匹配断路器测试需求。下图为HY-PHS 10-4500系列电源实测波形图：

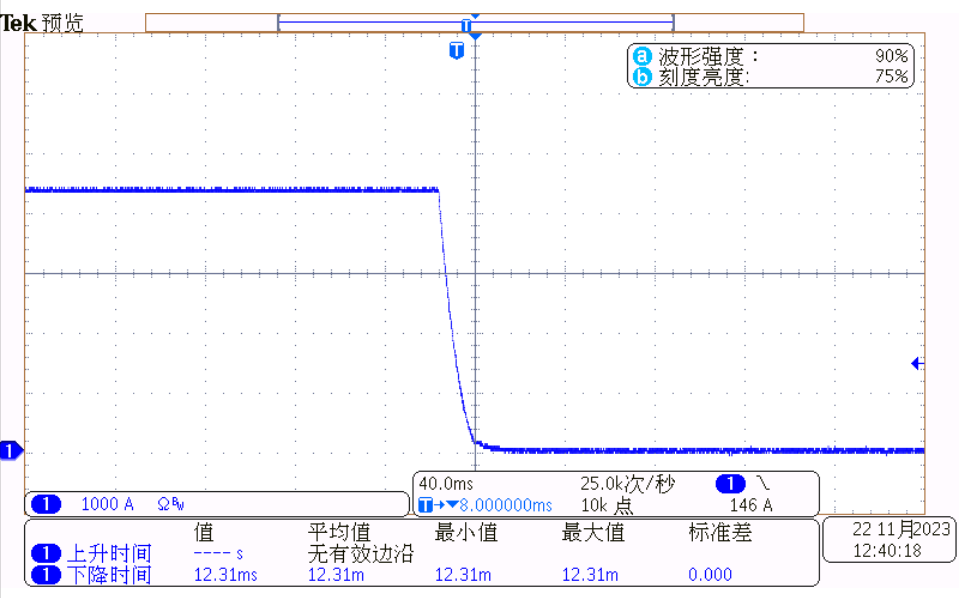

　　■ 4500A电流下降响应时间≤20ms

　　产品特点

　　■ 3U单机输出电流最大4500A

　　■ 可10台并机，电流最大达到45kA

　　■ 可维持4500A工作时长小于1s

　　■ 满足GBT 14048.1-2012/2020时间常数10ms测试要求

　　■ 输入标配 PFC，功率因素高达 0.99

　　■ 16 bits D/A 高精度转换器，输出精确

　　■ 20 bits A/D 高精度转换器，回读更准

　　产品型号

　　■ 输出电压：5V、10V、20V可选

　　■ 输出电流：500A、1kA、1.5kA、3kA、4.5kA可选(单机)

　　■ 电流≤1.5kA，为2U机型;

　　■ 1.5kA<电流≤4.5kA，为3U机型

　　■ 更大电流可通过并机获得

更多详情请咨询我司业务员

给您提供更完善的电源测试解决方案
