　　电源为何需要进行负载保护

　　在直流电源连接负载的实际应用中，由于负载属性的不同，经常会对电源的运行带来多种挑战。例如，感性负载会导致负载电流滞后于负载电压的特性，容性负载则会降低电路的功率因数。如果不能正确处理电源与负载之间的关系，那么负载和电源在使用中，将出现震荡、短路等多种故障，甚至破坏电源和负载。为了适应感性、容性、阻性等不同性质负载的正常使用要求，航裕电源针对不同负载的特性，采取了多种不同的应对和保护办法，确保电源连接不同性质的负载后，保持电源正常的工作性能。

航裕电源对负载的保护措施

　　1

　　定电压模式与定电流模式

　　所谓定电压模式是指负载的电流值在额定范围内变化，而直流电源供应器的输出电压保持稳定的工作模式， 即当负载改变而导致输出电流变化时，输出电压仍维持在设定的电压值并保持不变。

　　定电流模式是指直流负载的电阻值在额定范围内变化，而直流电源供应器的输出电流保持稳定的工作模式， 即当负载的电阻值改变而导致输出电压变化时，输出电流仍维持在设定的电流值并保持不变。

　　具有定电压 / 定电流模式的直流电源供应器工作时的工作模式状态，应该根据负载性质决定。一般情况下，负载加载额定电压，当实际负载电流值小于设定电流值时，直流电源供应器工作于定电压模式;而当实际负载电流值大于设定电流值时，直流电源供应器工作于定电流模式。

　　定电压模式与定电流模式的状态是互补存在的，即直流电源供应器要么工作于定电压模式，要么就工作于定电流模式。因此，使用者在操作前，首先应根据负载的使用性质和负载的电阻值，正确设定所需的电压或电流值，选择满足负载要求的使用模式。

　　2

　　电容性负载应用

　　因为电容性负载往往会导致输出电压升高，尤其在输出电压由高向低调节时会导致输出电压下降缓慢。因此，使用时在直流电源供应器的输出端并联一只功率电阻，并在输出与负载之间串联一只二极管，可获得较好的使用效果。(注意;确保二极管的反向耐压能承受电源 2 倍额定输出电压，同向电流能承受电源 3-10 倍的额定输出电流)

　　3

　　电感性负载应用

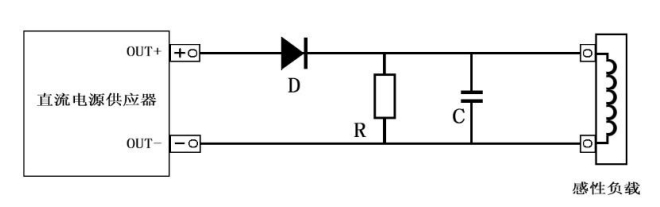

　　当开关直流电源供应器时或者改变输出电压时，电感性负载会产生反方向感应电动势影响直流电源供应器的工作，甚至会导致直流电源供应器的损坏。此时，在直流电源供应器的输出端与负载之间串联一只二极管，并且在负载端并联一只功率电阻和一只电容器组成的 RC 吸收电路，能够有效保护直流电源供应器。

　　(注意;确保二极管的反向耐压能承受电源 2 倍额定输出电压，同向电流能承受电源 3-10 倍的额定输出电流)

　　选配件 Power sink 模块介绍

　　1Power Sink 模块简介

　　在使用感性负载时;例如马达运行中突然关闭或停止而造成的能量瞬间释放会导致电源过电压保护，甚至会损坏直流电源或别的器件。针对感性负载我公司有针对性的开发了 Power sink 模块，带有 Power sink 功能的直流电源可以适应各种感性负载任意操作而不会产生过电压保护事件的发生。备注：此模块无法单独使用，如需要必须订货时须提前告知(此功能需要购买)。

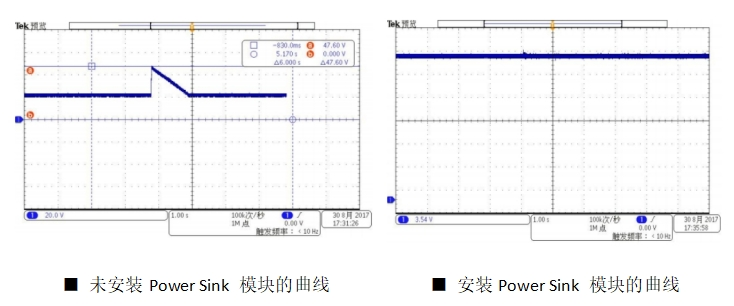

　　2曲线对比图

　　更多保护功能

　　除上述保护功能以外，航裕电源还标配有多种保护措施，在电源面对过压、过流、过温、过功率、欠压等情况下，迅速报警，并立刻切断电源，以保护电源安全。

　　OVP 故障排除措施

　　OVP 定义：电源过电压保护。

　　故障原因：输出电压超过电源设定的过压值。

　　故障分析：因为感性负载在骤停时会有一个很高的反向电压从而造成输出过压。

　　故障解决：在电源输出端增加 TVS 管和反向二极管。

　　OCP 故障排除措施

　　OCP 定义：电源过电流保护。

　　故障原因：输出电流超过电源设定的过流值。

　　故障分析：因为输出端负载超过设定的电流。

　　故障解决：1.检查输出端负载是否超过设定值的额定电流

　　2.检查输出端负载是否损坏，从而造成电源输出端短路

　　OPP 故障排除措施

　　OPP 定义：电源过功率保护。

　　故障原因：输出功率超过额定的功率设定值。

　　OTP 故障排除措施

　　OTP 定义：电源过温度保护。

　　故障原因：电源内部温度传感器达到了检测的最大值。

　　故障分析：1.检查内部模块是否损坏

　　2.电源是否超负荷工作

　　故障解决：联系电源厂商售后

　　OLP 故障排除措施

　　OLP 定义：电源欠压保护。

　　故障原因：输出电压未达到设定的电压值。

　　故障分析：因电源故障导致无电压输出。

　　故障解决：联系电源厂商售后
