回顾　

在前几篇文章中，杭州正东电子解释了1-6个问题。今日，我们来讲解下关于第六第七个问题。

　　1、耐压测试的电压要设置多少? 为何耐压测试的电压比工作电压高那么多?

　　2、为何有三种测试波形?

　　3、测试时间要设定多久?

　　4、耐压仪器的容量如何选择?

　　5、绝缘体及绝缘崩溃的定义?

　　6、按照绝缘崩溃的定义，如何避免误判?

　　7、发现电弧ARC、闪络(Flashover)是否意味绝缘已崩溃?

　　8、绝缘电阻与耐压的测试顺序，通过绝缘电阻测试后可以不测耐压吗?

　　9、高压的耐压测试是否会损坏电路中昂贵的芯片?

　　10、接地与导通性量测的差别?

　　除了这十个常见的问题外，因为高压仪器(用于绝缘电阻量测或耐压测试的仪器)的安全隐患，所以IEC制定了对于高压仪器的最新规范IEC-61010-2-034来确保工程师使用仪器的安全，本文也将探讨这些安全隐患以及仪器厂商的因应对策，让您在分析绝缘材料或产测时得以安全地完成测试任务，最后我们将从研发到产测的测试计划及设备选购提供有效的建议。

　　七、发现电弧ARC、闪络(Flashover)是否意味绝缘已崩溃?

　　UL/IEC 60950-1章节5.2.2对于绝缘崩溃的原文还有一段关于ARC与Flashover的叙述，原文如下：Corona discharge or a single momentary flashover is not regarded as insulation breakdown. 电晕放电(Corona Discharge)与单一瞬间的闪络(Flashover)并不会被认定为绝缘崩溃。

　　各位一定要有正确的观念，ARC的测试其实是一种行业标准，并非国际法规，侦测到ARC与绝缘崩溃是两回事。

　　过去的耐压机无法显示V-I特性曲线来判断绝缘崩溃时，传统的做法是看与听，看看有没有电弧发生，认为绝缘损坏与电弧为因果关系，由于室内的采光与照明会影响电弧的观测，甚至会特别打造一间暗室来观察电弧;或是听听看有没有电弧吱吱的声响，有些电弧的声响发生在人耳听不到的超音波频段，还会买一个超音波转换器，将它转为人耳听得到的音频。但从标准的定义得知电弧与绝缘崩溃是两件事，我们应该思考为何会产生电弧以及电弧可能造成的危害，电弧的产生是电压与距离的关系，以生活应用为例，打火机上的压电材料，透过压力产生电压进而产生电弧来点燃瓦斯，从这个例子可以得知，电弧可能造成的危害是用电设施附近是否有可燃性气体或粉尘而导致火灾或尘爆。第二个危害是高温，例如：工业用的电焊机，便是特意透过高压产生电弧，以便应用它的高温特性来切割坚硬的金属，此应用的电弧最高温度是太阳表面温度的四倍(摄氏2万度)，电弧闪光产生的弧光能量单位一般以cal/cm2 或J/cm2 表示，Cal/cm2 (每平方公分卡路里)系指一单位面积上的总能量，它是作为电弧量级的单位，1 cal/cm2的能量，相当于一个点燃的烟头在指尖上1秒钟。只要1-2 cal/cm2，就会使人的皮肤造成二级灼伤。

　　八、绝缘电阻与耐压的测试顺序，通过绝缘电阻测试后可以不测耐压吗?

　　许多的标准要求测试的顺序为绝缘电阻(IR)+耐压(ACW或DCW)+绝缘电阻(IR)，首先要思考的是绝缘电阻为什么要测两次?再者是如果绝缘电阻很高，是不是就意味着绝缘没有问题，所以就不用测耐压?

　　绝缘电阻是以一般的工作电压去量测(非破坏测试)，耐压测试则是以高过数倍工作电压的方式去量测泄漏电流(破坏性测试)。接下来量到很高的绝缘电阻时千万不要高兴得太早!

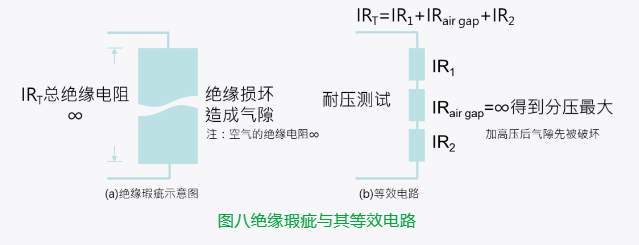

　　图八的左图(a)为绝缘材料有瑕疵产生气隙的示意图，这个气隙在绝缘电阻量测时会反应出一个很大的绝缘电阻，但是当我们量完绝缘电阻后执行耐压测试，从图八的右图(b)的等效电路得知，绝缘瑕疵的气隙因为电阻高，串联分压的结果大多数的电压会分压在其上，所以会先被破坏，等到第二次量测绝缘电阻时又会呈现出一个较低的绝缘电阻。

　　所以测试的顺序为绝缘电阻(IR)+耐压(ACW或DCW)+绝缘电阻(IR)是很有意义的，两次绝缘电阻的差异如果太大，便表示之前有绝缘瑕疵，经过耐压的破坏性测试后有瑕疵的绝缘材料被破坏，所以第二次绝缘电阻与第一次量测结果差异大。

关于第九第十个问题，请听下回讲解！

敬请期待！
