如何用PEL-500进行电池放电测试？

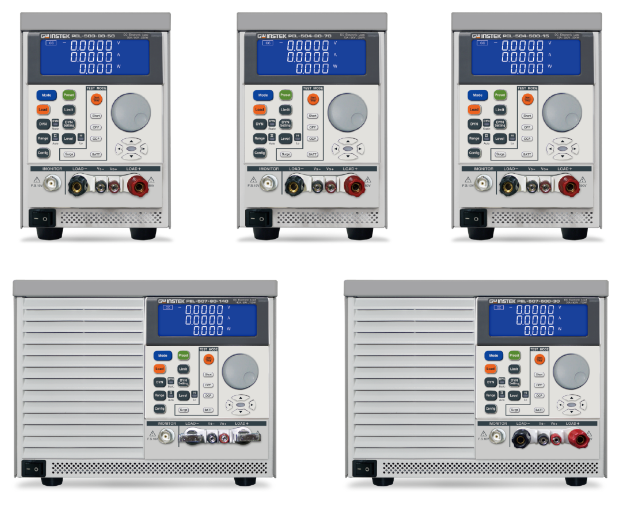

　　PEL-500 系列单通道电子负载，共有5个型号分别提供0~80V/0~500V电压操作范围及250~700W的功率操作范围。可以应用于研发、品管、ATE系统及生产测试，包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试、电池充电测试。

　　PEL-500系列提供Surge测试，可以模拟开机过冲电流及热插拔瞬间电流。内建电池放电测试功能，可以依照待测体测试需求，决定停止放电的条件，包括设定放电停止电压(Vbatt)、放电容量(AH、WH)以及停止放电时间。

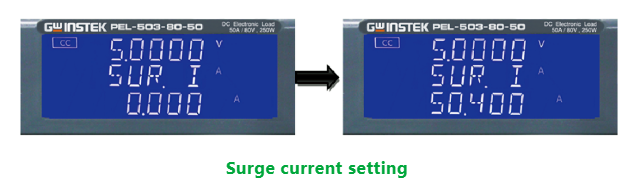

　　Surge功能：

　　Surge功能可供用户依据测试需求设定Surge电流、Normal电流、Surge Time和Surge STEP。Surge电流与Normal电流可设定范围从0.000A到50.400A，Surge Time可设定范围从10到1000ms，Surge STEP设定范围从1到5。

电池放电测试功能：

电池放电测试功能，可以依照待测体测试需求，决定停止放电的条件，包括设定停止放电电压(Vbatt)、放电容量(AH、WH)以及停止放电时间。

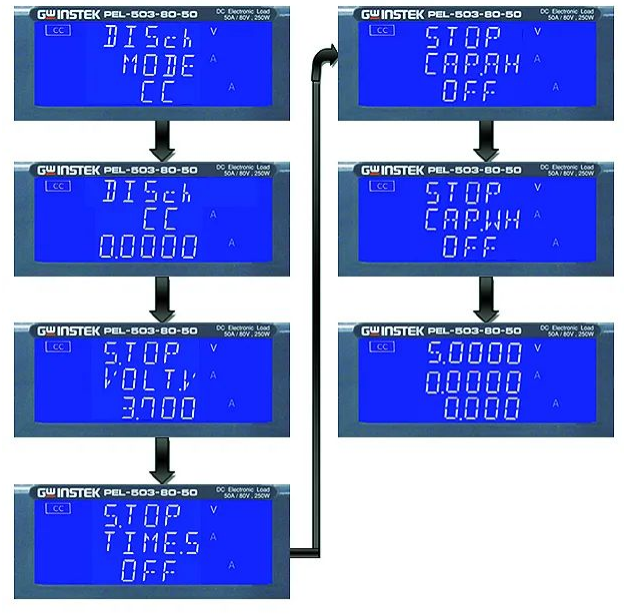

电池放电设定流程

GO/NG功能：

GO/NG功能应用在监视测试结果，当测试结果超过预先设定上/下限值，前面板显示屏将会显示NG。反之则显示GO。GO/NG功能可于CC模式/CR模式/CV模式/CP模式编辑测试的工作程序，当执行完测试程序后，测试结果会显示在前面板显示屏，以GO或NG来表示。
