直流电源的CC或CV是什么意思？解说直流电源的工作模式

文章来源：固纬上传时间：2021-09-10 浏览次数：次

首先我们需要了解什么是直流电源的CC、CV模式：

CV（Constant Voltage）：

恒压模式（CV mode）

　　定电压模式(也叫恒压）是指负载的电流值在额定范围内变化，而直流电源供应器的输出电压保持稳定的工作模式，即当负载改变而导致输出电流变化时，输出电压仍维持在设定的电压值并保持不变。

CC（Constant Current）：

恒流模式（CC mode)）

　　定电流模式（也叫恒流）是指直流负载的电阻值在额定范围内变化，而直流电源供应器的输出电流持稳定的工作模式，即当负载的电阻值改变而导致输出电压变化时，输出电流仍维持在设定的电流值并保持不变。

欧姆定律

简单定义：

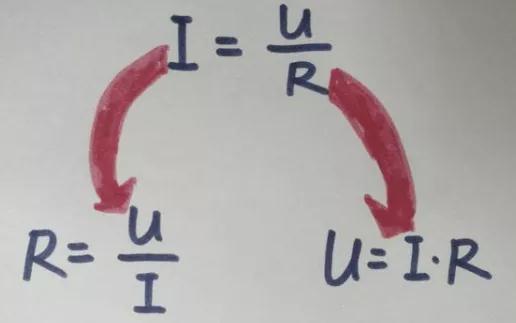

在同一电路中，通过某一导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比,这就是欧姆定律。

注意：

公式中物理量的单位：I：(电流）的单位是安培（A）、U：（电压）的单位是伏特（V）、R ：（电阻）的单位是欧姆（Ω）。

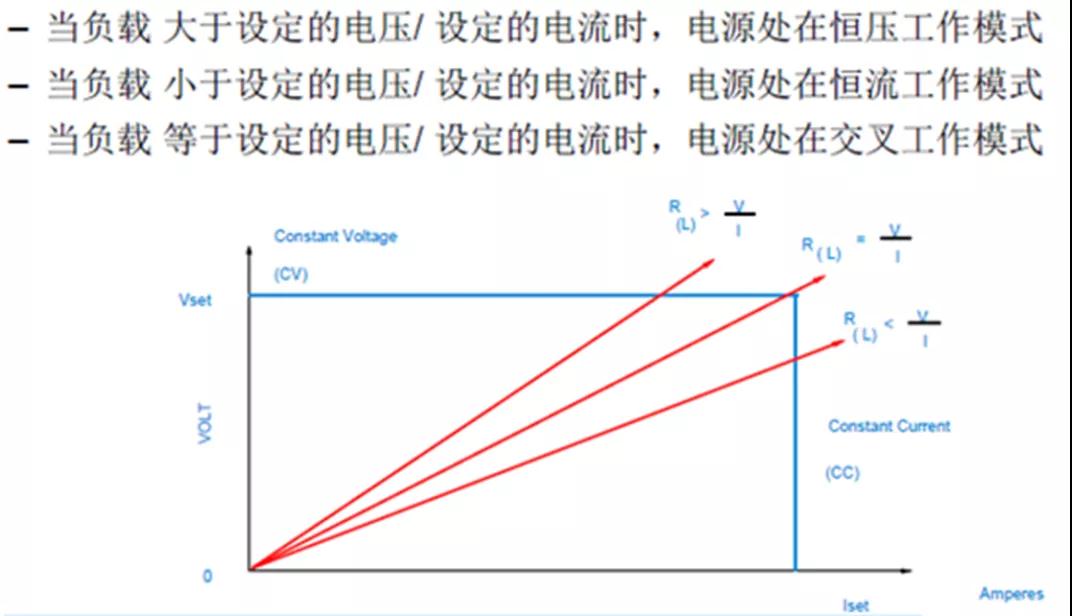

　　固纬直流电源都具备恒流恒压模式，根据欧姆定律，所有直流电源输出并保持某特定的电压或者电流，但实际上电源的输出取决于电源的电压、电流设定值及连接到电源的负载的阻值R，对应的规律为如下图所示：

定电压模式与定电流模式的状态是互补存在的，即直流电源供应器要么工作于定电压模式，要么就工作于定电流模式。因此，使用者在操作前，首先应根据负载的使用性质和负载的电阻值，正确设定所需的电压或电流值，选择满足负载要求的使用模式。

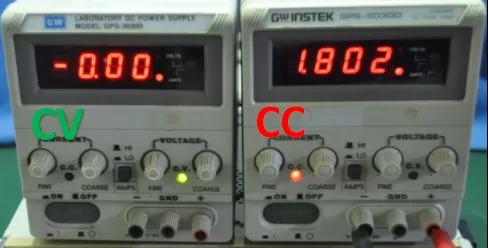

固纬GPS-系列模拟线性直流电源通过LED灯显示与熄灭或颜色来区分CV或CC工作模式：

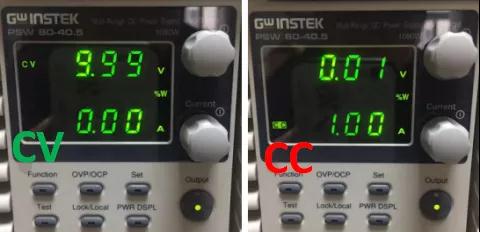

PSW-系列可编程开关直流电源是通过面板显示CV或CC工作模式：
