关于数字存储示波器的功能介绍（上）

数字存储示波器作为一种常规的电子检测类的仪器，在许多不同的行业里都被大量运用着。在使用该产品的时候，我们应当对它的使用常识有些基本的了解，这能帮助我们更好地运用它。台湾固纬代理商杭州正东电子来为大家讲述该类产品的十大功能，希望对亲爱的朋友们有些用处。

十大功能之一：协议解码

依据示波器是一种常用的电子检测仪器，被广泛的应用于多个职业当中。波形显现进行串行总线手动解码既耗时又简略出错。在这一相对简略的I2C信号中，可能有问题存在。您能轻松找到这个问题吗?甚至还能说出该信号代表什么吗?要对该数据包进行手动解码，需寻找到包头、数据位及包尾。运用时钟状况(黄色)对一切数据信号状况(蓝色)进行对照承认，然后将其转换为十六进制数值。

在此将手动解码与自动解码示例进行比较。只需界说时钟和数据处于哪些通道上以及界说用于确认逻辑值(“1”和“0”)的阈值，就能够让示波器是一种常用的电子检测仪器，被广泛的应用于多个职业当中。获悉正通过总线传输的协议。在一瞬间，就可对串行数据进行解码并将其显现出来，说明总线波形显现中的起始位、地址位、数据位和结束位。对I2C总线而言，地址值和数据值能够以十六进制方法显现，或以二进制方法显现。

十大功能之二：网络剖析仪

需丈量回波损耗(Sdd11)或插入损耗(Sdd21)，但却没有TDR或VNA，怎么办?您可用高带宽示波器进行一些近似于网络剖析的丈量，虽然这样做如同有些超出其运用范围，并且肯定有某些约束。传统的频率呼应时间测验触及对快脉冲的丈量以及对呼应FFT的查看。除这种丈量外，您还能够通过一些适当根底的设置来丈量回波损耗和插入损耗。

例如，一些高速标准(像PCIExpress3.0和USB3.0)包含有这样的丈量，一长串逻辑值“1”后接一长串“0”。这构成一种稳态条件或低频状况。然后，测验图画变为时钟或1010图画，又称为奈奎斯特图。对前后电压电平进行比较，得到一个标称插入损耗值。可采用更先进的技能以及自界说信号鼓励来提取其他详细信息。

十大功能之三：在DVD驱动器上播放影片

大型LCD屏幕还可用作什么呢?能够肯定的是，您能够在示波器是一种常用的电子检测仪器，被广泛的应用于多个职业当中。上观看信号完整性剖析攻略，但更令人高兴的是，您还能够观看最近的电影(但是还不能观看3D视频)。

十大功能之四：滤波

您是否需要用高带宽示波器丈量低频信号但又不想有高频噪音?许多示波器都具有数字信号处理功用，可进行滤波，包含低通滤波。下一次，您想在您12GHz示波器上丈量100MHz时钟时，可运用带宽约束功用，以得到更佳的信噪比和更准确的丈量值。

十大功能之五：宽带雷达测验

数字示波器早已具有FFT功用。跟着雷达和其他宽带RF体系进入数字范畴，现在示波器已具有瞬态或宽频带宽RF信号剖析功用。您能够对无外部降频转频器的宽带雷达、高数据速率卫星链路或跳频通讯体系执行脉冲剖析、数字解谐和EVM丈量。

固纬数字示波器就很好地展现了示波器的功能

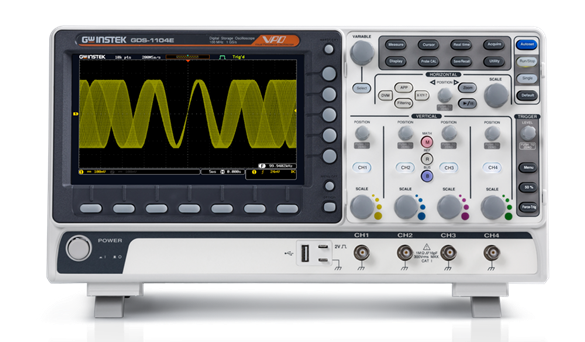

固纬数字示波器GDS-1000E系列

全新的GDS-1000E系列数字存储示波器拥有100,150MHz带宽,2/4模拟输入通道。 以更强大的功能表现，让经济型示波器添加了更多样化的色彩。

GDS-1000E系列示波器拥有8"、800x480WVGA 液晶显示器，同时具备256色阶显示功能,在量测快速变化的模拟信号时,能更层次分明的展现波形的细节,另外， 高达100,000wfms/s的波形更新率，让工程师能更清楚的了解信号变化的层次， 轻松地找到瞬间信号变化问题之所在。
